Трансформаторы напряжения СРВ 123
| Номер в ГРСИ РФ: | 51061-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Трансформаторы напряжения СРВ 123 (далее ╞ трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51061-12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | СРВ 123 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 676d98c0-9ce3-9cd7-c34f-9ea694637529 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2012 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Швеция |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47956 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 724 п. 03 от 06.09.2012 |
Производитель / Заявитель
Фирма "ABB Power Technologies AB", ШВЕЦИЯ
Швеция
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 146 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
51061-12: Описание типа
2012-51061-12.pdf
|
Скачать | 103.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения СРВ 123 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 110 кВ.
Описание

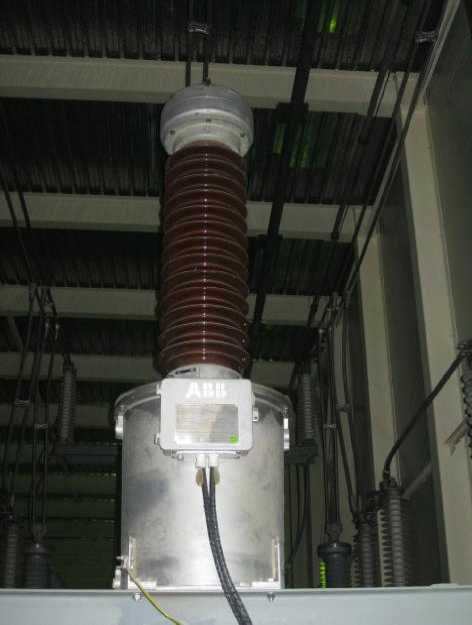

Трансформаторы напряжения СРВ 123 представляют собой емкостные трансформаторы и состоят из емкостного делителя напряжения и электромагнитного модуля типа ЕОВ.
Емкостной делитель представляет собой колонну из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровую покрышку.
К выходу делителя подключен электромагнитный модуль ЕОВ, состоящий из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора.
Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного модуля служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного модуля и закрытой съемной пломбируемой крышкой.
Трансформаторы снабжены табличкой с указанием основных характеристик.
Рабочее положение трансформаторов - вертикальное.
Технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения CPB 123.
|
Характеристика |
Значение |
|
Класс напряжения, кВ |
110 |
|
Номинальные напряжения, кВ - первичной обмотки - основной вторичной обмотки № 1 - основной вторичной обмотки №2 - дополнительной вторичной обмотки |
110/V3 0,1/^3 0,1Л/3 0,1 |
|
Наибольшее рабочее напряжение, кВ |
126 |
|
Класс точности основной вторичной обмотки № 1 |
0,2; 0,5 |
|
Класс точности основной вторичной обмотки №2 |
0,5 |
|
Класс точности дополнительной вторичной обмотки |
3Р |
|
Номинальная мощность основной вторичной обмотки №1, В •А, в классах точности: 0,2 0,5 |
60 60 |
|
Номинальная мощность основной вторичной обмотки №2, ВА |
200 |
|
Номинальная мощность дополнительной вторичной обмотки, В • А |
100 |
|
Номинальная частота, Гц |
50 |
|
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 |
|
Габаритные размеры, мм (высотахдлинахширина) |
1960х730х630 |
|
Масса, кг |
450 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от - 45 до + 40 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
|
Трансформатор напряжения СРВ 123 |
18 шт. (Зав. №№ 8678344, 8678348, 8678349, 8678350, 8678351, 8678352, 8678354, 8678355, 8678356, 8678357, 8678360, 8678361, 8678362, 8678363, 8678364, 8678367, 8678368, 8678369). |
|
Паспорт |
18 экз. |
Поверка
осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Средства поверки: трансформатор напряжения измерительный эталонный NVOS (кл. т. 0,01), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведений нет.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
3. Техническая документация фирмы «ABB Power Technologies AB», Швеция.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
