Пикнометры напорные ARCCO
| Номер в ГРСИ РФ: | 51086-12 |
|---|---|
| Категория: | Пикнометры |
| Производитель / заявитель: | Фирма "ARCCO Instrument Co. Inc.", США |
Пикнометры напорные ARCCO предназначены для прецизионных измерений плотности жидкости, газа и сжиженного газа при условиях транспортирования по технологическим трубопроводам, а также для проведения поверки и калибровки поточных плотномеров в условиях эксплуатации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51086-12 |
| Действует | по 11.09.2017 |
| Наименование | Пикнометры напорные |
| Модель | ARCCO |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1cd8cb73-bedc-73a3-5ec7-6f2e3b5f422e |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 31.02 |
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 11.09.2017 |
| Номер сертификата | 47985 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 740 п. 18 от 11.09.2012 |
Производитель / Заявитель
Фирма "ARCCO Instrument Co., Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МИ 3376-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 19 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51086-12: Описание типа
2012-51086-12.pdf
|
Скачать | 122.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Пикнометры напорные ARCCO предназначены для прецизионных измерений плотности жидкости, газа и сжиженного газа при условиях транспортирования по технологическим трубопроводам, а также для проведения поверки и калибровки поточных плотномеров в условиях эксплуатации.
Описание
Принцип измерения плотности с использованием напорных пикнометров основан на взвешивании известного объёма жидкости или газа (далее в тексте - измеряемой среды) отобранного в пикнометр из трубопровода при температуре и давлении транспортирования по трубопроводу. Плотность измеряемой среды находят из частного от деления разницы массы заполненного и пустого пикнометра на значение вместимости пикнометра при условиях отбора пробы жидкости. Отбор заданного объёма измеряемой среды из трубопровода обусловлен конструкцией пикнометра, являющегося сосудом полного заполнения с известной вместимостью.
Конструктивно корпус пикнометра выполнен в виде металлического сосуда сферической формы с двойными стенками, снабжённого предохранительным клапаном и двумя вентилями для заполнения и слива пробы. Оси вентилей расположены под углом 900. Для обеспечения термоизоляции полость между стенками корпуса пикнометра вакуумируется.

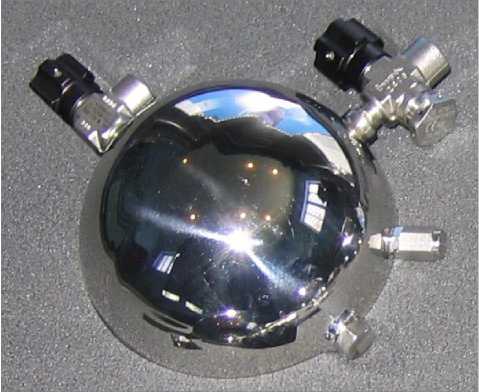

Фото 1. Пикнометр напорный ARCCO
Технические характеристики
Номинальная вместимость пикнометра, см3
Пределы допускаемой абсолютной погрешности
измерений фактической вместимости, см3
Номинальный коэффициент изменения вместимости при изменении температуры пробы жидкости, см3/ОС Номинальный коэффициент изменения вместимости при изменении давления пробы жидкости, см3/МПа
Пределы допускаемой погрешности измерения
плотности, кг/м3 *
Материал конструкции корпуса пикнометра Термоизоляция корпуса
1000
±0,025
0,02
0,2
±0,1
нержавеющая сталь 316, inconel 718 вакуум
|
Условия эксплуатации: - диапазон плотности исследуемой жидкости, кг/м3; |
0,1 до 3000 |
|
- максимальное давление исследуемой жидкости, МПа; |
19 |
|
- диапазон температуры исследуемой жидкости, 0С; - диапазон температуры окружающей среды, 0С: |
от минус 45 до 80 |
|
- при отборе пробы жидкости в пикнометр; |
от минус 35 до 50 |
|
- при взвешивании пикнометра; - диапазон относительной влажности,%: |
по спецификации на весы |
|
- при отборе пробы жидкости в пикнометр; |
до 100 |
|
- при взвешивании пикнометра. Присоединительные размеры впускного и сливного |
по спецификации на весы |
|
вентилей Габаритные размеры, мм: |
1/4”или 3/8” FNPT |
|
- диаметр корпуса пикнометра; |
165 |
|
- высота пикнометра с присоединёнными вентилями |
255 |
|
Масса пустого пикнометра, кг, не более |
2,3 |
|
Срок службы, лет, не менее |
10 |
|
Наработка на отказ, ч *при условии определения: |
10000 |
|
- массы пикнометра с абсолютной погрешностью |
± 20 мг |
|
- температуры исследуемой жидкости с абсолютной погрешностью |
± 0,1 0С |
|
- давления исследуемой жидкости с абсолютной погрешностью |
± 0,01 МПа |
Знак утверждения типа
наносится на титульный лист паспорта пикнометра в правом верхнем углу.
Комплектность
- Пикнометр;
- Металлический кейс для хранения и транспортировки пикнометра;
- Паспорт;
Поверка
осуществляется по МИ 3376- 2012 «Пикнометры напорные. Методика поверки».
Средства поверки:
- Государственный первичный эталон единицы плотности ГЭТ 18-2000;
- Весы-компаратор ССЕ (Регистрационный номер №33294-09),
Сведения о методах измерений
Методы измерений описаны в МИ 3007-2006 «Преобразователи плотности поточные. Методика поверки на месте эксплуатации с помощью металлических напорных пикнометров ARCCO».
Нормативные документы
1. ГОСТ 8.024-2000 «ГСИ. Государственная поверочная схема для средств измерений плотности».
2. Техническая документация ARCCO Instrument Co. Inc.
Рекомендация по области применения в сфере государственного регулирования обеспечения единства измерений
оказание услуг по обеспечению единства измерений
