Термопреобразователи сопротивления платиновые Pt100
| Номер в ГРСИ РФ: | 51091-12 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "WARTSILA Finland Oy", Финляндия |
Термопреобразователи сопротивления платиновые Pt100 (далее по тексту ╞ термопреобразователи или ТС) предназначены для измерений температуры твердых тел, не агрессивных к материалу защитного чехла ТС.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51091-12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Термопреобразователи сопротивления платиновые | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | Pt100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4a955685-6ffd-deea-46e5-ee7579b90e56 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2012 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Финляндия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47990 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 740 п. 23 от 11.09.2012 |
Производитель / Заявитель
Фирма "WARTSILA Finland Oy", ФИНЛЯНДИЯ
Финляндия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.461-2009 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 459 (98%) |
| Неуспешных поверок (СИ непригодно) | 10 (2 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
51091-12: Описание типа
2012-51091-12.pdf
|
Скачать | 89.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Термопреобразователи сопротивления платиновые Pt100 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры твердых тел, не агрессивных к материалу защитного чехла ТС.
Описание
Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки, помещенной в защитный металлический чехол из нержавеющей стали, который соединен с защитной алюминиевой головкой.
Измерительная вставка представляет собой тонкостенную, завальцованную с одного конца, металлическую трубку, соединенную с керамической клеммной платформой, конструктивно выполненной для возможности подсоединения измерительного преобразователя. Внутри трубки размещены один ЧЭ с минеральной изоляцией (MgO) проводов.
ТС имеют 4-х проводную схему соединения внутренних проводов с ЧЭ.

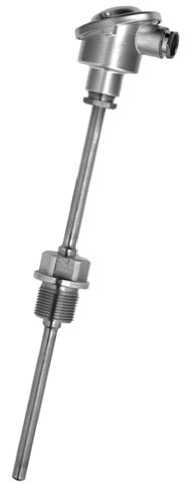

Фото общего вида ТС
Технические характеристики
Рабочий диапазон измеряемых температур, °С: ...........................от 0 до плюс 160
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60571: ......................................Pt100
Температурный коэффициент ТС а, °С-1: ...............................................0,00385
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом: ...........................100
Класс допуска:........................................................................................B
Допуск, °С: ............................................................................±(0,3 + 0,005t|)
Электрическое сопротивление изоляции при температуре (25+10)°С и относительной влажности воздуха от 30 до 80 %, МОм, не менее
Длина монтажной части ТС, мм:
Диаметр монтажной части ТС, мм
Масса, г:
Срок службы, лет, не менее:
Рабочие условия эксплуатации:
- диапазон температур окружающей среды, °С: ..................от минус 40 до плюс 85
- относительная влажность, %: ..............................................................до 95
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
В комплект поставки входят:
- термопреобразователь - 56 шт.;
- формуляр - 56 экз.
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостат жидкостной прецизионный переливного типа модели ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 100 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,01) °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Сведения и методиках (методах) измерений приведены в формуляре на ТС.
Нормативные документы
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта «Дизельная электростанция», находящегося на территории БРП ВНОТ ОАО «Варандейский терминал», пос. Варандей.
