Преобразователи термоэлектрические ТХА мод. W32

Назначение

Преобразователи термоэлектрические ТХА модели W32 (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры жидких и газообразных сред.

Описание

Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.

Термопреобразователи представляют собой измерительную вставку, которая состоит из одного чувствительного элемента - термопары с номинальной статической характеристикой преобразования (НСХ) типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-2) с минеральной изоляцией (MgO) термоэлектродов и изолированным (незаземленным) рабочим спаем, помещенных в защитный чехол из нержавеющей стали (316SS), который соединен с клеммной головкой типа «D» из алюминия.

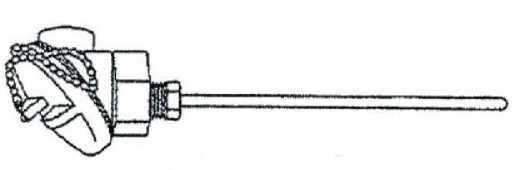

Изображение общего вида термопреобразователя

Технические характеристики

Диапазон измеряемых температур, °С:...............от 0 до плюс 160, от 0 до плюс 600

Условное обозначение номинальной статической характеристики преобразования (НСХ) ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1):

Класс допуска ТП:

Пределы допускаемого отклонения ТЭДС ЧЭ от НСХ, °С:

- в диапазоне от 0 до плюс 333 °С:

- в диапазоне св. плюс 333 до плюс 1200 °С:...........................................±0,0075^ t

Электрическое сопротивление изоляции при температуре (25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее:

Длина монтажной части термопреобразователя, мм:.............................500; 1000

Диаметр монтажной части термопреобразователя, мм:

Температура окружающей среды, соответствующая рабочим условиям эксплуатации термопреобразователей, °С:.................................от минус 40 до плюс 85.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность

В комплект поставки входят:

- термопреобразователь                   - 124 шт.;

- формуляр                                - 124 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

- эталонные 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;

- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

- автоматизированная система поверки ТП АСПТ с пределами допускаемой погрешности ±0,2 °С и ±0,4 °С;

- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °С;

- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения и методиках (методах) измерений приведены в формуляре на ТП.

Нормативные документы

ГОСТ 8.558-93   ГСИ. Государственная поверочная схема для средств измерений

температуры.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.

4. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.

ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта «Дизельная электростанция», находящегося на территории БРП ВНОТ ОАО «Варандейский терминал», пос. Варандей.
