Датчик температуры T7043A1023
| Номер в ГРСИ РФ: | 51109-12 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | Фирма "Honeywell", США |
Датчик температуры модели T7043A1023 (далее по тексту ╞ датчик) предназначен для измерений температуры жидких сред.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51109-12 | ||||||
| Наименование | Датчик температуры | ||||||
| Модель | T7043A1023 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f37ae910-ef85-54a3-b9f8-8aad5d38dfca | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Великобритания |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48008 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 740 п. 41 от 11.09.2012 |
Производитель / Заявитель
Фирма "Honeywell Control Systems Limited", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Поверка
| Методика поверки / информация о поверке | МП 51109-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
51109-12: Описание типа
2012-51109-12.pdf
|
Скачать | 66.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчик температуры модели T7043A1023 (далее по тексту - датчик) предназначен для измерений температуры жидких сред.
Описание
Принцип действия датчика основан на полупроводникового резистора (NTC) от температуры. Резистор имеет номинальное сопротивление 4100 Ом (при плюс 25 °С) и обратную зависимость сопротивления от измеряемой температуры.
зависимости сопротивления
Датчик состоит из одного ЧЭ, помещенного в цилиндрический защитный чехол из нержавеющей стали. С одной стороны чехол завальцован, а с другой стороны соединен с корпусом из поликарбоната со съемной крышкой. Выводные провода ЧЭ подключены по 2-х проводной схеме к клеммам, предназначенным для подключения к измерительному прибору и находящимся на основании внутри корпуса.

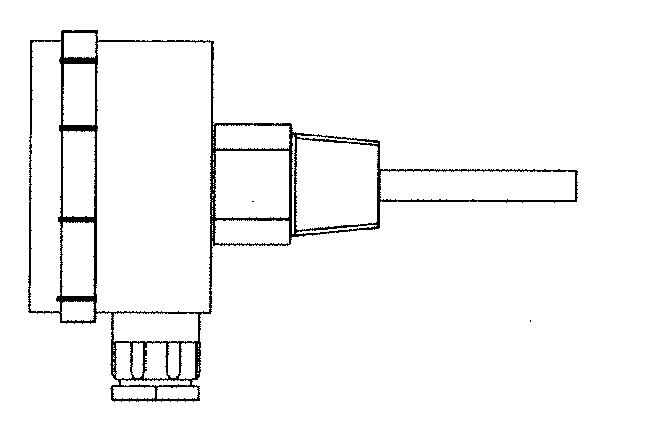

Чертеж общего вида датчика
Технические характеристики
Рабочий диапазон измеряемых температур, °С: ............................от 0 до плюс 110
Пределы допускаемой абсолютной погрешности, °С:
Габаритные размеры корпуса, мм: ..........................................................072x45
Длина монтажной части датчика, мм:
Диаметр монтажной части датчика, мм:
Масса, г:
Срок службы, лет, не менее:
Рабочие условия эксплуатации:
- диапазон температур окружающей среды, °С: ..................от минус 40 до плюс 80
- относительная влажность, %: ..............................................................до 95
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
В комплект поставки входят:
- датчик - 1шт.;
- формуляр - 1 экз;
- методика поверки - 1 экз.
Поверка
осуществляется по документу МП 51109-12 «Датчики температуры моделей T7043A1023, Т7043В1013. Методика поверки», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМС», ноябрь 2010г.
Основные средства поверки:
- термометр цифровой DTI-1000, диапазон измерений -50...+650 °С, пределы допускаемой абсолютной погрешности: ±(0,031.0,061) °С;
- термостаты жидкостные переливные прецизионные серии ТПП-1 мод. ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.0,02) °С;
- омметр цифровой Щ306-1, диапазон измерений электрического сопротивления 0,1 мОм - 1 ГОм, КТ: 0,005/0,001.
Сведения и методиках (методах) измерений приведены в формуляре на датчики.
Нормативные документы
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта «Дизельная электростанция», находящегося на территории БРП ВНОТ ОАО «Варандейский терминал», пос. Варандей.
