Наборы мер толщины UCB 002
| Номер в ГРСИ РФ: | 51139-12 |
|---|---|
| Производитель / заявитель: | ООО "Акустические Контрольные Системы" (АКС), г.Москва |
Набор мер толщины UCB 002 (далее по тексту ╞ набор) предназначен для проведения настройки и поверки тестеров ультразвуковых UK1401, UK1401S и аналогичных средств неразрушающего контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51139-12 |
| Действует | по 20.07.2022 |
| Наименование | Наборы мер толщины |
| Модель | UCB 002 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7f663739-3af4-b7b1-d738-330a5e9f4a11 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 11.09.2017 |
| Номер сертификата | 48043 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 740 п. 76 от 11.09.2012 |
Производитель / Заявитель
ООО "Акустические Контрольные Системы", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | АПЯС.401745.039 ПС, раздел 5 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 111 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51139-12: Описание типа
2017-51139-12.pdf
|
Скачать | 116.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Набор мер толщины UCB 002 (далее по тексту - набор) предназначен для проведения настройки и поверки тестеров ультразвуковых UK1401, UK1401S и аналогичных средств неразрушающего контроля.
Описание
Набор состоит из трех мер: UCB 002-1, UCB 002-2 и UCB 002-3.
Мера иСВ 002-1 изготовлена из фторопласта, мера иСВ 002-2 - из углеродистой стали, мера иСВ 002-3 - из органического стекла.
Конструктивно каждая мера представляет собой прямоугольный параллелепипед.
Внешний вид мер представлен на рисунке 1.
UCB 002-1
UCB 002-2

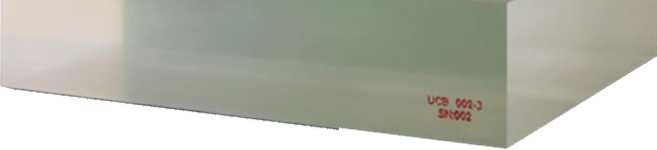

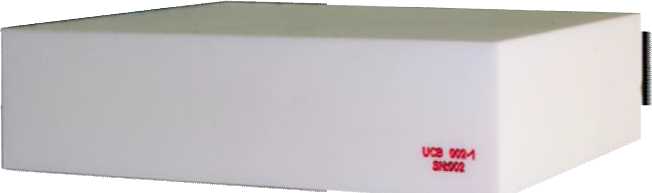

Рисунок 1 - Внешний вид мер UCB 002-1, UCB 002-2 и UCB 002-3
UCB 002-3
Технические характеристики
|
Наименование характеристики |
UCB 002-1 |
UCB 002-2 |
UCB 002-3 |
|
Номинальное значение толщины, мм |
55,0 | ||
|
Пределы допускаемой абсолютной погрешности толщины, мм |
±0,5 |
±0,2 |
±0,5 |
|
Номинальное значение скорости распространения продольной ультразвуковой волны, м/с |
1350 |
6060 |
2720 |
|
Пределы допускаемой абсолютной погрешности скорости распространения продольной ультразвуковой волны, м/с |
±100 |
±100 |
±100 |
|
Номинальное значение скорости распространения поперечной ультразвуковой волны, м/с |
680 |
3320 |
1330 |
|
Пределы допускаемой абсолютной погрешности скорости распространения поперечной ультразвуковой волны, м/с |
±50 |
±50 |
±50 |
|
Габаритные размеры, мм |
230x120x55 | ||
|
Масса, г |
3300 |
11700 |
1800 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта АПЯС.401745.039 ПС «Набор мер толщины UCB 002» типографским способом.
Комплектность
|
Наименование |
Количество, шт. |
|
Набор мер толщины UCB 002 |
1 |
|
Транспортный чемодан для меры UCB 002-2 |
1 |
|
Транспортный чемодан для мер UCB 002-1 и UCB 002-3 |
1 |
|
Паспорт АПЯС.401745.039 ПС «Набор мер толщины UCB 002. Паспорт» |
1 |
Поверка
осуществляется в соответствии с разделом 5 «Методика поверки» документа
АПЯС.401745.039 ПС «Набор мер толщины UCB 002. Паспорт», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2012 г.
Основные средства поверки: - прибор универсальный для измерений длины DMS 1000, пределы допускаемой погрешности ±(0,2+L/1000) мкм, где L-измеряемая длина, мм (регистрационный номер Государственного реестра 36001-07), - осциллограф цифровой запоминающий TDS 2024, пределы допускаемой абсолютной погрешности измерений временных интервалов ± (0,004Кр + 10-4Т + 0,6 нс) с, диапазон установки коэффициентов отклонения от 2*10-3 до 5 В/дел, пределы допускаемой относительной погрешности установки коэффициентов отклонения ±3 %, - дефектоскоп ультразвуковой A1214 EXPERT, пределы допускаемой погрешности ±(0,01 d+0,2) мм, где d-измеряемая толщина (регистрационный номер Государственного реестра 44426-10).
Сведения о методах измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные документы
АПЯС.401745.039 ТУ «Набор мер толщины UCB 002. Технические условия».
Рекомендации к применению
Выполнение работ и оказание услуг по обеспечению единства измерений.
