Нефелометр VS20-UMB
| Номер в ГРСИ РФ: | 51140-12 |
|---|---|
| Категория: | Нефелометры |
| Производитель / заявитель: | Фирма "Lufft Mess- und Regeltechnik GmbH", Германия |
Нефелометр VS20-UMB предназначен для автоматических измерений метеорологической оптической дальности (далее МОД).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51140-12 | ||||||
| Наименование | Нефелометр | ||||||
| Модель | VS20-UMB | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 76e891c7-3aa4-7938-be6e-332c10ed4e98 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48044 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 740 п. 77 от 11.09.2012 |
Производитель / Заявитель
Фирма "Lufft Mess- und Regeltechnik GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 2551-0098-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51140-12: Описание типа
2012-51140-12.pdf
|
Скачать | 79.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нефелометр VS20-UMB предназначен для автоматических измерений метеорологической оптической дальности (далее МОД).
Описание
Принцип действия нефелометра VS20-UMB основан на оценке показателя ослабления светового потока в атмосфере.
Нефелометр VS20-UMB состоит из излучателя, приемника, контроллера, кронштейна.
Излучатель состоит из инфракрасного светодиода, стабилизатора интенсивности светодиода, схемы контроля и компенсации загрязненности окна. Приемник состоит из фотодиода, усилителя, фильтра, A/D конвертера, стабилизатора интенсивности фотодиода, контроллера, схемы контроля и компенсации загрязненности окна. В излучателе и приемнике линзы защищены от осадков козырьками. Линзы и козырьки оборудованы встроенным обогревом.
Измерение показателя ослабления осуществляется посредством регистрации интенсивности рассеянного светового потока. Пересчет измеренного показателя ослабления в МОД производится в соответствии с законом Бугера-Ламберта по известной формуле Кошмидера.
Нефелометр VS20-UMB управляется микропроцессором и имеет набор встроенных команд и последовательных тестов для корректировки конфигурации и контроля функций для проверки системных параметров.
Конструктивно в нефелометре VS20-UMB излучатель и приемник закреплены на кронштейне напротив друг друга так, чтобы их оптические оси были направлены под углом 42 градуса к горизонтальной плоскости. Кронштейн крепится на мачте высотой 1,5 м, которая устанавливается на бетонном фундаменте. Общий вид нефелометра VS20-UMB приведен на рис.1.
Нефелометр VS20-UMB работает непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией нефелометр VS20-UMB имеет последовательный интерфейс RS485. Нефелометр VS20-UMB при использовании модемов могут быть удалены от обслуживающего терминала или ПК на расстояние до 10 км.
1
2
3

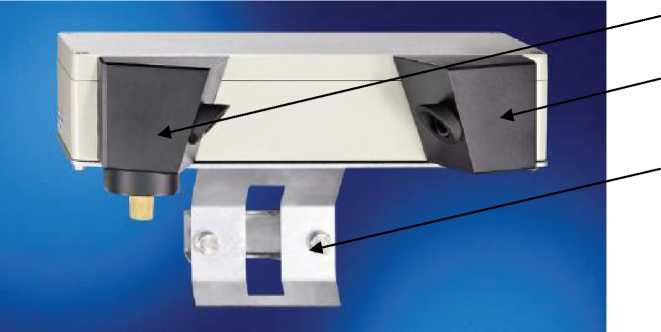

Рис.1 Нефелометры VS20-UMB Излучатель - 1, приемник - 2, кронштейн - 3,

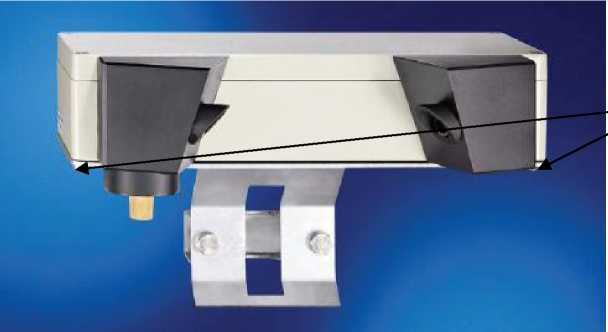

Рисунок 2. Схема пломбирования нефелометра VS20-UMB
Пломбы - 1.
Программное обеспечение
Программное обеспечение «UMB-Config-VS» состоит из двух модулей: встроенного ПО и автономного ПО. Встроенное ПО («UMB_Reader») обеспечивает сбор данных, обработку, передачу данных на персональный компьютер. Автономное ПО («UMB-Config-Tool») обеспечивает отображение, анализ и архивирование результатов измерений, проверку состояния нефелометра VS20-UMB. Автономное ПО является полностью метрологически значимым (файл ULSPS.exe).
Таблица 2
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
«UMB Reader» |
umb r.hex |
2.5 |
BF557D62 |
CRC32 |
|
«UMB-Config-Tool» |
ULSPS.exe |
1.5 |
2EA34FFB |
CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние ПО «UMB-Config-VS» учтено при нормировании метрологических характеристик.
Технические характеристики
|
Наименование характеристики |
Значения характеристики | |||
|
Диапазон измерений показателя ослабления, м-1 |
от 0,0015 до 0,3 | |||
|
Пределы допускаемой относительной погрешности измерений показателя ослабления, % |
±3 | |||
|
Диапазон измерений эквивалентной МОД, м |
от 10 до 2000 | |||
|
Пределы допускаемой относительной погрешности измерений эквивалентной МОД,% |
±3 | |||
|
Напряжение источника постоянного тока, В |
от 20 до 30 | |||
|
Максимальная потребляемая мощность, Вт |
3 | |||
|
Средняя наработка на отказ, ч |
10000 | |||
|
Срок службы, лет |
10 | |||
|
Габаритные размеры, масса |
высота, мм |
ширина, мм |
глубина, мм |
масса, кг |
|
Нефелометр VS20-UMB |
80 |
360 |
190 |
4,0 |
|
Условия эксплуатации - температура воздуха/C; - относительная влажность воздуха, %; - атмосферного давления, гПа |
от минус 40 до 60 от 0 до 100 от 800 до 1100 | |||
Знак утверждения типа
Знак утверждения типа наносится на титульный лист формуляра и на пластину, крепящуюся на приемнике нефелометра, типографским методом.
Комплектность
1. Нефелометр VS20-UMB 1 шт.
2. Формуляр «Нефелометр VS20-UMB» 1 шт.
3. Методика поверки МП 2551-0098-2012 1 шт.
Поверка
осуществляется по методике поверки МП 2551-0098-2012 «Нефелометры VS20-UMB», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 01.06.2012 года.
Перечень эталонов, применяемых при поверке:
-Трансмиссометр LT31, диапазон от 0% до 100%, пг±0,215%.
Сведения о методах измерений
приведены в формуляре «Нефелометр VS20-UMB».
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ 8.557-2007 ГСИ «Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 мкм до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 мкм до 20,0 мкм».
3. Техническая документация фирмы «Lufft Mess-und Regeltechnik GmbH».
Рекомендации к применению
Осуществление деятельности в области гидрометеорологии.
