Трансформаторы тока ТОЛ-СЭЩ-35
| Номер в ГРСИ РФ: | 51144-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "ГК "Электрощит-ТМ-Самара", г.Самара |
Трансформаторы тока ТОЛ-СЭЩ-35 (далее по тексту ╞ трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока на класс напряжений 35 кВ. Трансформаторы устанавливаются в комплектные распределительные устройства внутренней и наружной установки электрических подстанций, а так же в сборные камеры одностороннего обслуживания.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51144-12 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | ТОЛ-СЭЩ-35 | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 484c7c0d-35c4-2787-3fa7-d7780b81e8c8 | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2012 | ||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48048 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 740 п. 81 от 11.09.2012 |
Производитель / Заявитель
ЗАО "Группа компаний "Электрощит"-ТМ Самара", РОССИЯ, г.Самара
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 259 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
51144-12: Описание типа
2012-51144-12.pdf
|
Скачать | 72.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ТОЛ-СЭЩ-35 (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока на класс напряжений 35 кВ.
Трансформаторы устанавливаются в комплектные распределительные устройства внутренней и наружной установки электрических подстанций, а так же в сборные камеры одностороннего обслуживания.
Описание
Принцип действия трансформаторов тока основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно него сдвинут по фазе на угол, близкий к нулю. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Корпус трансформатора выполнен из эпоксидного компаунда, который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

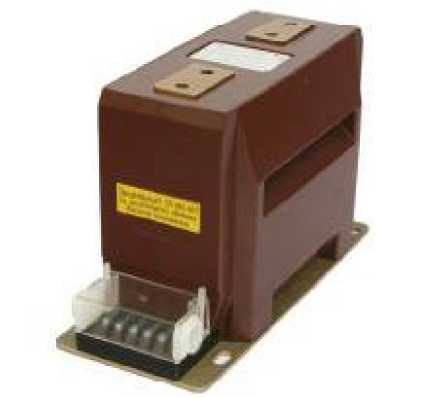

Рисунок 1. Трансформатор тока ТОЛ-СЭЩ-35
Трансформатор по принципу конструкции является опорным, представляет собой блок, состоящий из первичной катушки и четырех или пяти магнитопроводов с вторичной обмоткой.
Выводы первичной обмотки расположены на верхней поверхности трансформатора. Вторичные обмотки размещены каждая на своем магнитопроводе. Выводы вторичных обмоток расположены в нижней части трансформатора.
Для защиты вторичных выводов от несанкционированного доступа предусмотрена прозрачная крышка с возможность пломбирования.
Крепление трансформаторов на месте установки производится с помощью четырёх болтов крепления М12.
Рабочее положение трансформаторов в пространстве - любое и имеет два варианта крепления. На стенке корпуса трансформаторы имеют табличку технических данных.
Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.
Технические характеристики
|
Номинальное напряжение, кВ |
35 |
|
Наибольшее рабочее напряжение, кВ |
40,5 |
|
Номинальная частота напряжения сети, Гц |
50 |
|
Номинальный первичный ток, А |
100; 300; 500; |
|
800; 1000 | |
|
Номинальный вторичный ток, А |
5 |
|
Класс точности вторичной обмотки для измерений и учета |
0,5S; 0,5 |
|
Номинальная вторичная нагрузка обмотки для измерений и учета | |
|
с коэффициентом мощности cos ф2 = 0,8, В^А, |
15 |
|
Класс точности вторичной обмотки для защиты |
10Р |
|
Номинальная вторичная нагрузка вторичной обмотки для защиты | |
|
с коэффициентом мощности cos ф2 = 0,8, В^А, |
20 |
|
Номинальный коэффициент безопасности приборов | |
|
вторичной обмотки для измерений и учета, не более |
10 |
|
Номинальная предельная кратность вторичных | |
|
обмоток для защиты, не менее |
10 |
|
Ток односекундной термической стойкости, кА |
10; 40; |
|
Ток электродинамической стойкости, кА |
25; 100; |
|
Габаритные размеры не более, мм, (длинахширинахвысота) (465 |
- 560)х148x220 |
|
Масса не более, кг |
65; 90 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У2 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Таблица 1 - Комплектность трансформаторов тока ТОЛ-СЭЩ-35
|
Наименование |
Количество |
|
1. Трансформатор тока |
33 шт. |
|
ТОЛ-СЭЩ-35 |
Зав. №№ 00497-10 - 00505-10; 00508-10 - 00521-10; 00528-10 - 00537-10. |
|
2. Паспорт |
33 экз. |
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,05); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1'); магазин нагрузок МР 3027 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные документы
1. ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
3. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
4. ТУ 3414-115-72210708-2008 «Трансформаторы тока ТОЛ-СЭЩ-35. Технические условия».
Рекомендации к применению
- осуществление торговли и товарообменных операций;
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
