Установка для измерения магнитострикции
| Номер в ГРСИ РФ: | 51145-12 |
|---|---|
| Производитель / заявитель: | Фирма "Brockhaus Messtechnik", Германия |
Установка для измерения магнитострикции (далее ╞ установка) предназначена для измерения магнитострикции при заданном значении амплитуды магнитной индукции и частоте перемагничивания 50 (60) Гц на образцах анизотропной электротехнической стали в виде листов размерами (30?305) мм и (100?500) мм.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51145-12 | ||||||
| Наименование | Установка для измерения магнитострикции | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 31a19ee6-b154-4e29-36f6-4b7b763e7162 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48049 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 740 п. 82 от 11.09.2012 |
Производитель / Заявитель
Фирма "Brockhaus Messtechnik GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 38-261-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
51145-12: Описание типа
2012-51145-12.pdf
|
Скачать | 135.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установка для измерения магнитострикции (далее - установка) предназначена для измерения магнитострикции при заданном значении амплитуды магнитной индукции и частоте перемагничивания 50 (60) Гц на образцах анизотропной электротехнической стали в виде листов размерами (30*305) мм и (100*500) мм.
Описание
Принцип действия установки основан на явлении магнитострикции, т.е. изменении формы и размера тела при его намагничивании.
Установка состоит из намагничивающего устройства и мини-интерферометра с плоскозеркальным отражателем SP120 в качестве измерительного устройства. Управление установкой происходит с помощью персонального компьютера (ПК) со специальным программным обеспечением «MPG-EXPERT», работающим в среде WINDOWS.
Намагничивающее устройство представляет собой блок питания и датчик SST, которые позволяют создавать в образце необходимую магнитную индукцию. В состав датчика входит два ярма, одна катушка возбуждения и одна измерительная катушка. В отдельном корпусе для компенсации магнитного потока в воздухе размещается дополнительная катушка индуктивности.
В состав установки входят два датчика SST для разных типоразмеров образцов:
- SST 30 мм * 305 мм;
- SST 100 мм * 500 мм.
Измерительное устройство представлено сенсорной головкой и блоком сбора и обработки данных. Сенсорная головка содержит мини-интерферометр, который преобразует перемещение измерительного рефлектора в оптический сигнал. Этот квантованный оптический измерительный сигнал в сенсорной головке преобразуется в электрические сигналы, передается в блок сбора и обработки данных, обрабатывается и выводится в виде результата измерений на монитор компьютера.
Внешний вид установки приведен на рисунке 1.
Программное обеспечение
Программное обеспечение (ПО) предназначено для ввода и обработки данных, юстировки сенсорной головки и измерительного рефлектора, управления процессом измерения, вывода результатов измерений на экран монитора ПК.
ПО устанавливается с CD- диска. Инсталляция выполняется запуском программы Setup.
ПО имеет защиту от несанкционированного доступа через пароль. Системный администратор определяет круг пользователей, устанавливает их первичные пароли и определяет их права. При запуске программы вводится имя пользователя (оператора) и пароль, что позволяет идентифицировать лицо, проводившее измерение, а также фиксируется дата и время, в которое проводилось измерение.
Место нанесения знака утверждения типа

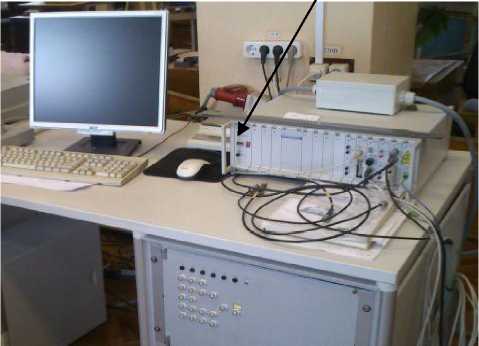

а - компьютер и блок сбора и обработки

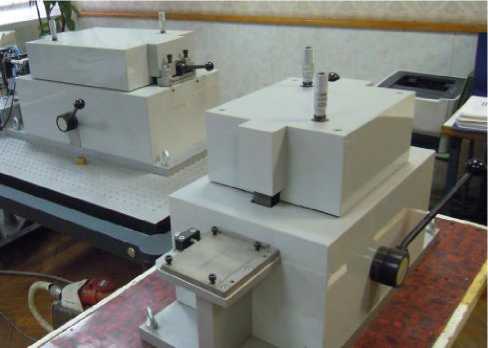

б - измерительные датчики SST
Рис.1 - Внешний вид установки
данных
При работе с ПО пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияние на метрологические характеристики установки.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентиф икационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
MPG-Expert |
MPG-Expert |
Версия 2.4.95 |
- |
- |
Уровень защиты ПО установки от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерения магнитострикции (Хо-р; Хр-р), (нм/м) |
от 1 х 10-8 до 1 х 105 (от 10 до 10 000) |
|
Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей относительной погрешности при измерении магнитострикции без перезакладки образца, % |
5 |
|
Диапазон задаваемых значений амплитуды магнитной индукции (В), Тл |
от 0,001 до 1,9 |
|
Пределы допускаемой относительной погрешности установки значения амплитуды магнитной индукции в диапазоне (1,0 - 1,9) Тл, % |
±3 |
|
Габаритные размеры (высотахширинахглубина), мм, не более: | |
|
- измерительный датчик SST 30 мм х 305 мм |
430x210x630 |
|
- измерительный датчик SST 100 мм х 500 мм |
450x480x1100 |
|
- сенсорная головка (без юстировночного приспособления) |
33x74x74 |
|
- блок сбора и обработки данных |
150x450x400 |
|
Наименование параметра |
Значение |
|
Масса, кг, не более | |
|
- измерительный датчик SST 30 мм х 305 мм |
38 |
|
- измерительный датчик SST 100 мм х 500 мм |
85 |
|
- сенсорная головка (без юстировночного приспособления) |
0,3 |
|
- блок сбора и обработки данных |
2,5 |
|
Питание от сети переменного тока: | |
|
- напряжение, В |
220 ± 22 |
|
- частота, Гц |
50 ± 0,5 |
|
Условия эксплуатации: | |
|
- диапазон рабочих температур, °С |
23 ± 7 |
|
- относительная влажность воздуха, % |
от 40 до 70 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта на установку в левой верхней части листа и на блоке сбора и обработки данных методом наклейки.
Комплектность
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Измерительный датчик |
SST 30 мм х 305 мм |
1 |
|
Измерительный датчик |
SST 100 мм х 500 мм |
1 |
|
Мини-интерферометр с плоскозеркальным отражате- | ||
|
лем SP120 в составе: | ||
|
- сенсорная головка |
SP120 |
1 |
|
- блок сбора и обработки данных |
SIOS |
1 |
|
- юстировочный элемент |
- |
1 |
|
- кабель питания |
- |
1 |
|
- кабель данных для связи блока сбора и обработки | ||
|
данных с компьютером |
- |
1 |
|
- BNS-кабель |
- |
2 |
|
Блок питания |
1 | |
|
Программное обеспечение |
MPG-EXPERT |
1 |
|
Комплект эксплуатационной документации |
- |
1 |
|
ГСИ. Установка для измерения магнитострикции. Методика поверки |
МП 38-261-2012 |
1 |
Поверка
осуществляется по документу МП 38-261-2012 «ГСИ. Установка для измерения магнитострикции. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталоны, используемые при поверке:
- вольтметр средних (или эффективных) значений по ГОСТ 8711, диапазон измерений напряжения от 0 до 10 В, класса точности 0,5;
- частотомер электронно-счетный по ГОСТ 22335-85, диапазон измерения частот от 0,1 до 100 Гц, 5=±1-10-5;
- лента измерительная по ГОСТ 7502-98, диапазон измерения длины от 0 до 1 м, 3 разряда;
- весы по ГОСТ Р 53228-2008, диапазон измерения массы от 0 до 500г, среднего класса точности.
Сведения о методах измерений
Сведения о методе измерений приведены в документе «Установка для измерения магнитострикции. Руководство по эксплуатации».
Нормативные документы
1. IEC/TR 62581 Ed. 1.0: «Electrical steel - Methods of measurement of the magnetostriction characteristics by means of single sheet and Epstein test specimens», International electrotechnical commission, Technical Committee 68: Magnetic Alloys and Steels (IEC/TR 62581 Ed. 1.0 «Электротехническая сталь - Методы измерения магнитострикционных характеристик с помощью одного листа и испытательных образцов Эпштейна», Международная электротехническая комиссия, Технический комитет 68: Магнитные сплавы и стали)
2. Техническая документация ««Brockhaus Messtechnik GmbH», Германия.
Рекомендации к применению
Установка для измерения магнитострикции применяется вне сферы государственного регулирования обеспечения единства измерений
