Датчики весоизмерительные тензорезисторные D2
| Номер в ГРСИ РФ: | 51169-12 |
|---|---|
| Категория: | Датчики весоизмерительные |
| Производитель / заявитель: | Фирма "Deasar Sensors Ou", Эстония |
Датчики весоизмерительные тензорезисторные D2 (далее ╞ датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51169-12 |
| Действует | по 17.08.2022 |
| Наименование | Датчики весоизмерительные тензорезисторные |
| Модель | D2 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 11aa1aa1-b695-db5a-c29d-e6806eaf4bb1 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.01 |
| Год регистрации | 2012 |
| Страна-производитель | Эстония |
| Информация о сертификате | |
| Срок действия сертификата | 13.09.2017 |
| Номер сертификата | 48077 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 751 п. 11 от 13.09.2012 |
Производитель / Заявитель
Фирма "Deasar Sensors Ou", ЭСТОНИЯ
Эстония
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.726-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
51169-12: Описание типа
2017-51169-12.pdf
|
Скачать | 115.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики весоизмерительные тензорезисторные D2 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Описание
Принцип действия датчиков основан на преобразовании воздействующего на него усилия в деформацию сдвига упругого элемента и преобразовании этой деформации с помощью тензорезисторов в аналоговый электрический сигнал, пропорциональный этому усилию.
Датчики состоят из упругого элемента, тензорезисторов, соединенных по мостовой схеме, присоединительных элементов и устройств термокомпенсации и нормирования.
Датчики имеют следующее обозначение:
D2 Х - ХХ
| максимальная нагрузка, т_________________________________
А - исполнение из конструкционной стали
__________S - исполнение из нержавеющей стали__________________
обозначение модификации

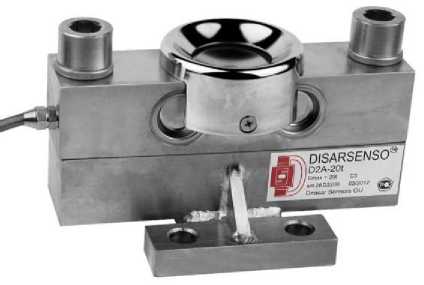

Рис. 1 Общий вид датчика D2 (1^40 т)

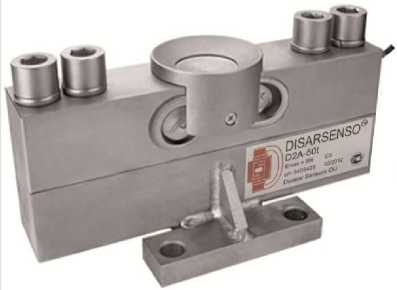

Рис. 2 Общий вид датчика D2 (50; 100 т)
Технические характеристики
|
Класс точности по ГОСТ Р 8.726-2010 |
C |
|
Доля от пределов допускаемой погрешности весов (pLC) |
0,7 |
|
Число поверочных интервалов (n) |
3000 |
|
Номинальный относительный выходной сигнал, мВ/В |
2,0+0,002 |
|
Минимальный поверочный интервал датчика (v min) |
Emax/10000 |
|
Минимальная статическая нагрузка (Emin), кг |
0 |
|
Входное сопротивление, Ом |
750+10 |
|
Выходное сопротивление, Ом |
703+5 |
|
Напряжение питания, В |
от 10 до 12 |
|
Максимальное напряжение, В |
15 |
|
Предел допустимой нагрузки (Elim), % от Emax |
150 120 (40;50;100т) |
|
Диапазон рабочих температур, °С |
от -40 до +50 |
|
Обозначение по влажности |
СН |
|
Среднее время наработки на отказ |
20000 ч |
|
Кабель: диаметр 6 мм длина 5,2/8м (1-10г), 10м (15т), 10/12м (20т), 12/15м (25т), 12/16 (30т), 16м (40-50т), 18м (100т) | |
Пределы допускаемой погрешности приведены в таблице 1.
Таблица 1
|
Нагрузка, кг |
Пределы допускаемой погрешности (mpe), кг |
|
от 0 до 500 v вкл. |
± 0,35 v |
|
свыше 500 v до 2000 v вкл. |
± 0,7 v |
|
свыше 2000 v до 10000 v вкл. |
± 1,05 v |
Габаритные размеры и масса датчиков приведены в таблице 2
Таблица 2
|
Максимальная нагрузка (Emax) |
Г абаритные размеры, мм |
Масса, кг, не более | |
|
ширина |
высота | ||
|
1, 2 т |
200 |
143 |
9,8 |
|
3, 5 т |
224 |
169 |
10,3 |
|
10, 15, 20, 25, 30, 40 т |
240 |
231 |
16,7 |
|
50 т |
340 |
262 |
28,0 |
|
100 т |
500 |
326 |
61,0 |
Знак утверждения типа
Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят:
— датчик в упаковочной таре (пенопластовый профиль, картонная коробка) - 1 шт.
— руководство по эксплуатации (МА.42737О^2.РЭ) - 1 экз.
Поверка
осуществляется по Приложению В «Методика поверки» ГОСТ Р 8.726-2010.
Основные средства поверки - рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 6 =
0,01%; прибор для измерения выходного сигнала датчика (вольтметр-калибратор класса точности 0,005), гири класса точности М1 по ГОСТ 7328-2001.
Сведения о методиках (методах) измерений изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные документы
1 ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний»;
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»;
3 ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений силы»;
4 Техническая документация фирмы «Deasar Sensors Ou», Эстония.
Рекомендации к применению
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций
