Линейки контрольные визуально-цифровые КЛВЦ
| Номер в ГРСИ РФ: | 51173-12 |
|---|---|
| Категория: | Линейки |
| Производитель / заявитель: | ООО "Росметрсервис", г.Новосибирск |
Линейка контрольная визуально-цифровая КЛВЦ (далее ╞ линейка) предназначена для хранения и передачи единицы длины и измерений расстояний между фрагментами объекта измерений, расположенными в плоскости измерений
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51173-12 |
| Действует | по 04.07.2027 |
| Наименование | Линейки контрольные визуально-цифровые |
| Модель | КЛВЦ |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c2f27986-aa5e-d049-75af-0ee96355ad2a |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 13.09.2017 |
| Номер сертификата | 48080 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 751 п. 14 от 13.09.2012 |
Производитель / Заявитель
Общество с ограниченной ответственностью «МЕТРОЛСЕРВИС» (ООО «МЕТРОЛСЕРВИС»), г. Новосибирск
Россия
Поверка
| Методика поверки / информация о поверке | РМС.001-00МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 200 (92%) |
| Неуспешных поверок (СИ непригодно) | 17 (8 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51173-12: Описание типа
2022-51173-12-1.pdf
|
Скачать | 459.7 КБ | |
|
51173-12: Методика поверки
2022-mp51173-12.pdf
|
Скачать | 96.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Линейка контрольная визуально-цифровая КЛВЦ (далее - линейка) предназначена для хранения и передачи единицы длины и измерений расстояний между фрагментами объекта измерений, расположенными в плоскости измерений.
Описание
Линейка представляет собой многозначную штриховую меру длины с цифровым отсчетным устройством.
Принцип работы линейки основан на прямом измерении расстояний между фрагментами объекта измерений, лежащими в одной плоскости, при точном совмещении отсчетного штриха линейки со штрихом объекта измерений и выводе результатов измерений на дисплей цифрового отсчетного устройства.
Изображения отсчетного штриха линейки и штриха объекта измерений наблюдают в окуляр микроскопа.

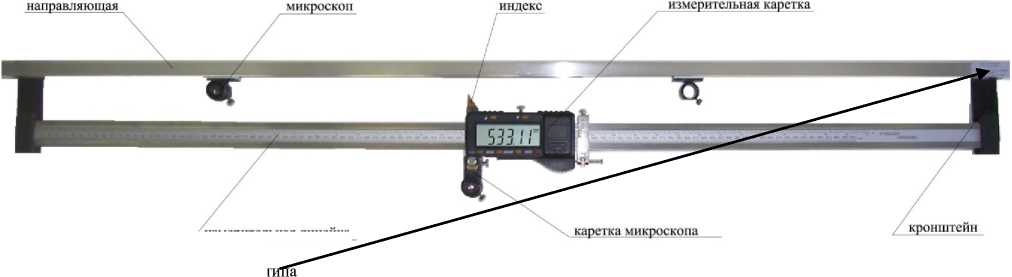

Внешний вид линейки показан на рисунке 1.
Место нанесения Знака утверждения т
Рисунок 1 — Линейка контрольная визуально-цифровая КЛВЦ.
измерительная линеика
Конструктивно линейка состоит из корпуса, выполненного из нержавеющей стали, и растровой штриховой меры длины, встроенной в корпус линейки. На корпусе линейки смонтированы две опорные площадки с отверстиями для фиксации линейки, к которым, с помощью кронштейнов, крепится направляющая. На направляющей смонтированы две оправы для микроскопов. В оправе предусмотрена возможность подвижки микроскопа вдоль её оси. Рабочая плоскость корпуса линейки имеет две направляющие, по которым перемещается измерительная каретка с цифровым дисплеем, оснащенная механизмом точной наводки. Измерительная каретка имеет шесть управляющих клавиш, цифровой дисплей и батарейный отсек для установки источника питания постоянного тока. На измерительной каретке линейки закреплены с одной стороны индекс, на котором нанесен отсчетный штрих линейки, а с противоположной стороны - каретка микроскопа, предназначенная для проведения измерений по сетке микроскопа.
Линейки изготавливаются четырех модификаций в зависимости от диапазона измерений и пределов допускаемой абсолютной погрешности измерений .
Для защиты линейки от несанкционированного доступа произведена пломбировка двух винтов на крышке цифрового отсчетного устройства.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование параметра |
Модификация линейки и значение параметра | |||
|
КЛВЦ- 1 - 500 |
КЛВЦ- 1 - 1000 |
КЛВЦ- 2 - 500 |
КЛВЦ - 2 -1000 | |
|
Диапазон измерений длины: - миллиметровой шкалы, мм; - дюймовой шкалы, дюйм |
от 0 до 500 от 0 до 20 |
от 0 до 1000 от 0 до 40 |
от 0 до 500 от 0 до 20 |
от 0 до 1000 от 0 до 40 |
|
Дискретность цифрового отсчета: - миллиметровой шкалы, мм - дюймовой шкалы, дюйм |
0,01 0,001 | |||
|
Пределы допускаемой абсолютной погрешности измерений, мм |
± (0,02+0,03L) где L- измеряемая длина, м |
± (0,02+0,05L) где L-измеряемая длина, м | ||
|
Допуск параллельности боковых поверхностей линейки, мм |
0,04 | |||
|
Видимое увеличение микроскопа, . ..х |
30 | |||
|
Диапазон перемещения каретки микроскопа по вертикали, мм |
0 - 10 | |||
|
Электропитание: - от источника питания постоянного тока (типа CR 2032), В |
3 | |||
|
Габаритные размеры линейки, мм, не более: |
750х160х50 |
1250х160х50 |
750х160х50 |
1250х160х50 |
|
Габаритные размеры футляра, мм, не более: |
800х160х70 |
1300х160х70 |
800х160х70 |
1300х160х70 |
|
Масса линейки, кг, не более |
1,8 |
2,6 |
1,8 |
2,6 |
|
Масса линейки с футляром, кг, не более |
2,8 |
5,0 |
2,8 |
5,0 |
|
Линейка эксплуатируется в следующих климатических условиях по гр. В1 ГОСТ Р 52931-2008 со следующими уточнениями: | ||||
|
- температура окружающего воздуха, °С |
от +15 до +35 | |||
|
- верхний предел относительной влажности при 20 °С без образования конденсата, % |
80 | |||
|
Установленный срок службы, лет, не менее |
5 | |||
Знак утверждения типа
наносится на наклейку на направляющей линейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 2 - Комплектность средства измерений
|
Обозначение |
Наименование |
Кол-во |
Примечание |
|
РМС.001-01 |
Линейка с цифровым отсчетом |
1 | |
|
РМС.001-02 |
Микроскоп |
2 | |
|
РМС.001-03 |
Каретка микроскопа |
1 | |
|
РМС.001-04 |
Футляр |
1 | |
|
- |
Источник питания типа CR 2032 |
1 |
3 В |
|
РМС.001-00РЭ |
Руководство по эксплуатации |
1 | |
|
РМС.001-00МП |
Методика поверки |
1 |
Сведения о методах измерений
РМС.001-00РЭ Линейка контрольная визуально-цифровая КЛВЦ. Руководство по эксплуатации
Нормативные документы
РМС.001-00 ТУ Линейки контрольные визуально-цифровые КЛВЦ. Технические условия
МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерения длины в диапазоне 140-6 -50 м и длин волн в диапазоне 0,2.. .50 мкм
