Головки измерительные цифровые MarCator 1075 R
| Номер в ГРСИ РФ: | 51184-12 |
|---|---|
| Производитель / заявитель: | Фирма "Mahr GmbH", Германия |
Головки измерительные цифровые MarCator 1075 R (далее - головки) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей в цехах и лабораториях всех отраслей машиностроительного комплекса.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51184-12 |
| Действует | по 06.07.2027 |
| Наименование | Головки измерительные цифровые |
| Модель | MarCator 1075 R |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f0f5e108-1c68-4be9-9866-403dd1119942 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 13.09.2017 |
| Номер сертификата | 48091 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 751 п. 25 от 13.09.2012 |
Производитель / Заявитель
Фирма "Mahr GmbH", Германия
Германия
Поверка
| Методика поверки / информация о поверке | МП 51184-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2348
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2314 (99%) |
| Неуспешных поверок (СИ непригодно) | 34 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51184-12: Описание типа
2017-51184-12.pdf
|
Скачать | 79.9 КБ | |
|
51184-12: Методика поверки
2022-mp51184-12.pdf
|
Скачать | 43.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Головки измерительные цифровые MarCator 1075 R (далее - головки) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей в цехах и лабораториях всех отраслей машиностроительного комплекса.
Описание
Принцип действия головок основан на преобразовании малых линейных перемещений измерительного стержня, осуществляемое параллельно шкале, в пропорциональное изменение напряжения в электрической схеме блока цифровой индикации.
Результаты измерений выводятся на жидкокристаллический экран передней панели головок, а также могут обрабатываться на компьютере, подключенном к прибору через интерфейсы RS232C и Digimatic.
В корпус головок встроена клавиатура, с помощью которой осуществляется ряд функций, такие как установка предварительного значения (PRESET), кнопка выбора единиц измерений миллиметры или дюймы (mm/inch) и включения и выключения (OI).
Головки имеют емкостную измерительную систему, опорную гильзу 08h6 и контрастную индикацию.

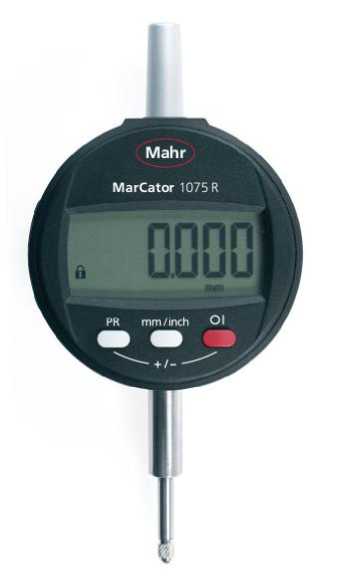

Рисунок 1. Головка измерительная цифровая MarCator 1075 R
Программное обеспечение
Головки измерительные цифровые MarCator 1075 R имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
MarCom |
MarCom |
v.1.0 |
- |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует.
Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286
2010.
Технические характеристики
|
Предел измерений, мм |
Шаг дискретности, мм |
Предел допускаемой абсолютной погрешности, мм |
Измерительное усилие, Н |
Масса, кг |
|
12,5 |
0,01 |
0,020 |
от 0,5 до 1,0 вкл. |
0,18 |
|
0,005 |
0,015 | |||
|
0,001 |
0,005 |
Диапазон рабочих температур, °С от +10 до +40
Относительная влажность воздуха, % не более 80
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта головок типографским способом и на крышку футляра методом наклейки.
Комплектность
|
Наименование |
Количество |
|
Головка измерительная цифровая MarCator 1075 R |
1 шт. |
|
Элемент питания 3V, тип CR 2450 |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом по поверке МП 51184-12 «Головки измерительные цифровые MarCator 1075 R. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенным в комплект поставки головок.
Основные средства поверки:
- прибор универсальный для измерений длины с допускаемой погрешностью 0,30 мкм на всем диапазоне измерений.
Сведения о методах измерений
Метод измерений приведен в разделе «Порядок работы» паспорта «Головки измерительные цифровые MarCator 1075 R».
Нормативная и техническая документация, устанавливающая требования к головкам измерительным цифровым MarCator 1075 R
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mahr GmbH, Германия.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
