Анализаторы кабельные WireXpert WX4500
| Номер в ГРСИ РФ: | 51187-12 |
|---|---|
| Производитель / заявитель: | Фирма "Psiber Data Pte. Ltd.", Сингапур |
Анализаторы кабельные WireXpert WX4500 (далее - анализаторы) предназначены для измерения параметров и тестирования металлических кабелей структурированных кабельных систем (СКС) и оптических кабелей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51187-12 |
| Действует | по 13.09.2017 |
| Наименование | Анализаторы кабельные |
| Модель | WireXpert WX4500 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dd46273c-ef99-a7e8-8192-e9bd8e0267bf |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Сингапур |
| Информация о сертификате | |
| Срок действия сертификата | 13.09.2017 |
| Номер сертификата | 48095 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 751 п. 29 от 13.09.2012 |
Производитель / Заявитель
Фирма "Psiber Data Pte. Ltd.", СИНГАПУР
Сингапур
Поверка
| Методика поверки / информация о поверке | МП 51187-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (90%) |
| Неуспешных поверок (СИ непригодно) | 1 (10 %) |
| Актуальность информации | 02.12.2025 |
Поверители
Скачать
|
51187-12: Описание типа
2012-51187-12.pdf
|
Скачать | 121.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы кабельные WireXpert WX4500 (далее - анализаторы) предназначены для измерения параметров и тестирования металлических кабелей структурированных кабельных систем (СКС) и оптических кабелей.
Описание
Анализатор кабельный WireXpert WX4500 (далее - анализатор) состоит из двух портативных приборов с сенсорным жидкокристаллическим экраном - основного (Local) и удаленного (Remote), а также устанавливаемых в приборы адаптеров для подключения к кабелю. Принцип действия анализаторов основан на измерении параметров металлических и оптических кабелей с последующим преобразованием в цифровую форму. Проводится измерение длины разомкнутой пары металлического кабеля на основе измеренной емкости и измерение по автоматической программе длины и сопротивления пары жил по шлейфу, напряжения электрических сигналов, на основании чего вычисляется и индицируется результат для вносимого затухания, затухания асимметрии кабеля, параметров переходных влияний и др. и дается оценка соответствия международным стандартам на кабели СКС - CAT 5e, 6, 6A, 7. Измеряется длина и затухание одномодового (SM) с длиной волны 1310 и 1550 нм или многомодового (ММ) с длиной волны 850 и 1300 нм оптического кабеля (в зависимости от вставленного адаптера) и дается оценка соответствия его международным стандартам.

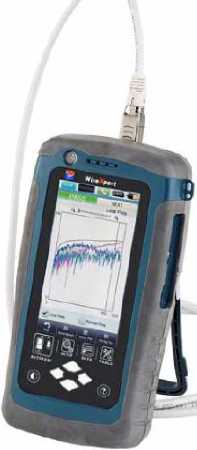

Общий вид анализатора с кабельными адаптерами и схема защиты от несанкционированного доступа изображены на рисунках 1 и 2 соответственно.
Рисунок 2

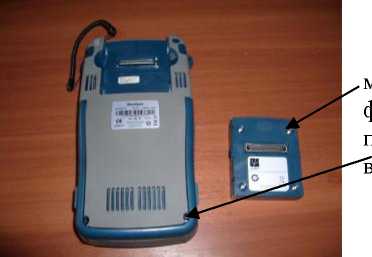

места установки этикетки с фирменным знаком для пломбирования (на анализаторе и вставном адаптере)
Программное обеспечение
Программное обеспечение (ПО) встроенное, версия 4.2.7, с управляющими функциями.
Идентификационные данные ПО следующие:
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ReportXpertSetup_ v4.2.7.zip |
Autotest Evaluation Software Version 4.2.7 |
4.2.7 |
87df6192a853ab702c9a490 fd337333e |
128-битовое значение хэш-функции |
|
WireXpert V4.2.7.zip |
Unit Operation Software Version 4.2.7 |
4.2.7 |
2a3dd220d54d9a4c0ffde1a2 8bca13f5 |
128-битовое значение хэш-функции |
Анализатор по уровню защиты ПО СИ от непреднамеренных и преднамеренных изменений относится к группе "С". Запись ПО осуществляется в процессе производства. Доступ к внутренним частям анализатора, включая процессор, защищен конструкцией анализатора и путем наклеивания фирменной этикетки. Модификация ПО возможна только в сервисных центрах фирмы-производителя.
Технические характеристики
|
Характеристика |
Значение | |
|
С адаптерами для металлического кабеля | ||
|
Диапазон измерения длины кабеля в одном направлении, м Пределы допускаемой абсолютной погрешности измерения длины L, м |
0,1 - 500 ±(0,04-L + 1) | |
|
Диапазон измерений электрического сопротивления (по шлейфу), Ом Пределы допускаемой абсолютной погрешности измерений электрического сопротивления R, Ом |
0,1 - 40 ±(0,04-R+1) | |
|
Диапазон измерений вносимого затухания, дБ Пределы допускаемой относительной погрешности измерений вносимого затухания, дБ |
0 - 70 ±0,3 | |
|
С адаптерами для оптического кабеля |
sm |
ММ |
|
Диапазон измерения длины кабеля, м Пределы допускаемой абсолютной погрешности измерения длины L, м |
0-20000 ±(0,01- |
0-2000 L + 1,5) |
|
Диапазон измерений вносимого затухания, дБ Пределы допускаемой относительной погрешности измерений вносимого затухания, дБ |
0 - 31 ±0 |
0-24 ,5 |
|
Общие характеристики | ||
|
Габаритные размеры основного (Local) и удаленного (Remote) прибора (ширинахвысотахдлина), мм, не более Масса (с батареей), кг, не более |
232x126x87 1,4 | |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
0 - 40 10 - 80 | |
|
Условия транспортирования и хранения: - температура окружающей среды, °C - относительная влажность воздуха, % |
минус 20 - +60 5 - 90 | |
Питание анализаторов осуществляется от встроенной литиево-ионной аккумуляторной батареи или сети переменного тока частотой 50 Гц и напряжением (120-240) В через сетевой адаптер.
Знак утверждения типа
Знак утверждения типа наносится на заднюю сторону прибора в виде наклеиваемой этикетки и на руководство по эксплуатации типографским способом.
Комплектность
В комплект поставки входят: анализатор; адаптеры подключения к металлическому и оптическому кабелю; адаптер для питания от сети переменного тока; соединительные кабели; руководство по эксплуатации; методика поверки.
Поверка
осуществляется в соответствии с документом МП 51187-12 «Анализаторы кабельные WireXpert
WX4500. Методика поверки», утвержденным ГЦИ СИ «СвязьТест» ФГУП ЦНИИС в мае 2012 г.
Основные средства поверки:
- тестер оптический ОТ-3-1: +10 до -80 дБм, ±3 %;
- измеритель уровня MV-62: 200 Гц-2,1 МГц, (±2-10-6f ±1) Гц, (минус 120 -+20) дБм; ±0,1 дБ, импеданс: 135, 150, 600 Ом, >40 кОм;
- генератор измерительный GF-62: 200 Гц-2,1 МГц, (±2- 10-6f ±1) Гц, (минус 61 - +10) дБм; ±0,1 дБ, импеданс: 135, 150, 600 Ом;
- прибор кабельный ИРК-ПРО Гамма:(1,5 - 51200) м, максимально допустимая погрешность измерения расстояния ±0,2 м;
- минирефлектометр AQ7220 c оптическим блоком AQ7225: 1310, 1550 нм; (0,005160) км; максимально допустимая погрешность измерения расстояния [(2-5)10-5L], где L -длина кабеля в м.
Сведения о методах измерений
" Анализаторы кабельные WireXpert WX4500. Руководство по эксплуатации»" (на русском языке).
Нормативные документы
Техническая документация изготовителя.
Рекомендации к применению
измерения при выполнении работ по оценке соответствия средств связи установленным законодательством Российской Федерации обязательным требованиям и мероприятий государственного контроля (надзора) в сфере связи.
