Трансформаторы напряжения НТМИ-6 У3, НТМИ-10 У3
| Номер в ГРСИ РФ: | 51199-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "Кентауский трансформаторный завод", Казахстан, г.Кентау |
Трансформаторы напряжения типа НТМИ-6 У3, НТМИ-10 У3 (далее трансформаторы) предназначены для выработки измерительной информации для электрических измерительных приборов и цепей учета, защиты и сигнализации в сетях с изолированной нейтралью или заземленной через дугогасящий реактор, для работыв шкафах КРУ(Н) и в закрытых РУ промышленных предприятий, в электрических цепях переменного тока промышленной частоты в электросетях 6 кВ и 10 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51199-12 |
| Действует | по 13.09.2017 |
| Наименование | Трансформаторы напряжения |
| Модель | НТМИ-6 У3, НТМИ-10 У3 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b1c170b6-5df4-5430-9b23-e6e30a842fb6 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Казахстан |
| Информация о сертификате | |
| Срок действия сертификата | 13.09.2017 |
| Номер сертификата | 48108 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 751 п. 41 от 13.09.2012 |
Производитель / Заявитель
АО "Кентауский трансформаторный завод", КАЗАХСТАН, г.Кентау
Казахстан
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
1309
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1279 (98%) |
| Неуспешных поверок (СИ непригодно) | 30 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
51199-12: Описание типа
2012-51199-12.pdf
|
Скачать | 104.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения типа НТМИ-6 У3, НТМИ-10 У3 (далее трансформаторы) предназначены для выработки измерительной информации для электрических измерительных приборов и цепей учета, защиты и сигнализации в сетях с изолированной нейтралью или заземленной через дугогасящий реактор, для работы в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий, в электрических цепях переменного тока промышленной частоты в электросетях 6 кВ и 10 кВ.
Описание
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности. Трансформаторы напряжения относятся к классу измерительных преобразователей.
Трансформаторы представляют собой соединенные конструктивно в единое целое три трехобмоточных однофазных трансформатора. Первичные обмотки и обмотки низкого напряжения соединены по схеме «звезда», а дополнительные обмотки низкого напряжения соединены по схеме разомкнутый «треугольник». Магнитопровод трансформатора собран из пластин электротехнической стали. На стержне магнитопровода расположены слоевые обмотки с изоляцией. Магнитопроводы трех однофазных трансформаторов с насаженными на них обмотками, соединенные с помощью ряда конструктивных деталей в единую конструкцию, представляет собой активную часть трансформатора, которая помещается в бак, залитый трансформаторным маслом. Бак трансформатора сварен из листовой стали.

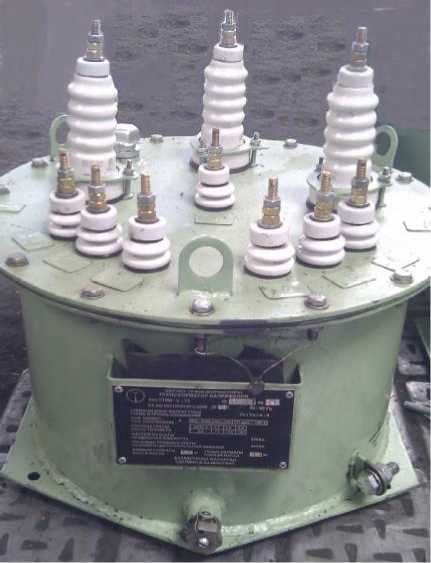

Общий вид трансформатора представлен на рисунке 1.
Рисунок 1.
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения типа НТМИ.
|
Наименование параметров |
Значения | |
|
НТМИ-6 У3 |
НТМИ-10 У3 | |
|
Номинальное напряжение первичной обмотки, кВ |
6 |
10 |
|
Номинальное напряжение основной вторичной обмотки (для измерения или защиты), В |
100 | |
|
Номинальное напряжение дополнительной вторичной обмотки (для включения в разомкнутый треугольник), В |
100/3 | |
|
Предельная мощность трансформатора, В^А |
630 |
1000 |
|
Номинальная мощность дополнительной обмотки, В^А |
300 |
600 |
|
Количество вторичных обмоток: - основных - дополнительных |
3 3 | |
|
Класс точности основной вторичной обмотки для измерения |
0,5 | |
|
Номинальная нагрузка/класс точности |
75/0,5 |
150/0,5 |
|
Класс точности обмотки для защиты |
0,5 | |
|
Номинальная частота, Гц |
50, 60 | |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 | |
|
Габаритные размеры, мм (длинахширинахвысота) |
440х506х400 |
440х506х510 |
|
Масса, кг |
67 |
87 |
|
Средний срок службы, лет, не менее |
25 | |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Таблица 2 - Комплектность
|
№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Трансформатор напряжения |
1 |
|
2 |
Паспорт |
1 |
|
3 |
Руководство по эксплуатации |
1 |
Поверка
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- источник высокого напряжения ИВН-500, диапазон выходных напряжений от 1 до 500 кВ;
- измеритель многофункциональный характеристик переменного тока РЕСУРС-иЕ2-ПТ, основная погрешность ± 0,05 %; ± 10 мин.;
- эталонные трансформаторы напряжения:
НЛЛ-6, диапазон напряжений первичной/вторичной обмоток - 6000В/100В, кл. точн. 0,05;
НЛЛ-10, диапазон напряжений первичной/вторичной обмоток - 10000В/100В, кл. точн. 0,05;
- магазин нагрузок МР3025, основная погрешность ± 4 %.
Сведения о методах измерений
Сведений нет.
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
СТ АО 00010033-019-2009 «Трансформаторы напряжения трехфазные масляные измерительные типа НТМИ. Технические условия».
