Трансформаторы напряжения эталонные СА921-110-35-0,1
| Номер в ГРСИ РФ: | 51201-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "ОЛТЕСТ", Украина, г.Киев |
Трансформаторы напряжения эталонные СА921-110-35-0,1 предназначены для применения в качестве рабочего эталона при поверке трансформаторов напряжения методом сличения поверяемого трансформатора с эталонным при помощи прибора сравнения в соответствии с ГОСТ 8.216-88.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51201-12 | ||||||
| Наименование | Трансформаторы напряжения эталонные | ||||||
| Модель | СА921-110-35-0,1 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 41fa2160-eaf7-2f5f-efa9-d97a063fb574 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Украина |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48110 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 751 п. 43 от 13.09.2012 |
Производитель / Заявитель
ООО "ОЛТЕСТ", УКРАИНА, г.Киев
Украина
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
51201-12: Описание типа
2012-51201-12.pdf
|
Скачать | 93.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения эталонные СА921-110-35-0,1 предназначены для применения в качестве рабочего эталона при поверке трансформаторов напряжения методом сличения поверяемого трансформатора с эталонным при помощи прибора сравнения в соответствии с ГОСТ 8.216-88.
Описание
Трансформаторы напряжения эталонные СА921-110-35-0,1 (далее - трансформаторы) представляют собой однофазные маслонаполненные трансформаторы напряжения с заземляемым выводом Х первичной обмотки (высокого напряжения, далее - обмотка ВН). Вторичная обмотка (низкого напряжения, далее - обмотка НН) и обмотка ВН расположены концентрически на магнитопроводе броневого типа. Высоковольтный вывод А установлен на проходном изоляторе. Низковольтный вывод Х обмотки ВН и низковольтные выводы а110, а110д, а35, х обмотки НН выполнены в виде клемм. Вывод корпуса представляет собой контактную площадку для подключения защитного заземления с помощью болта М8.
Конструктивно трансформаторы выполнены в прямоугольном металлическом корпусе. Между первичной и вторичной обмотками установлен электростатический экран для обеспечения безопасности персонала и оборудования, используемого при поверке. Вывод экрана внутри корпуса трансформатора соединен с клеммой для подключения защитного заземления.
Для переноски трансформаторов в верхней части установлены две ручки. В ручках имеются специальные отверстия для подвешивания на крюк при выполнении разгрузочнопогрузочных работ с помощью подъемных механизмов.

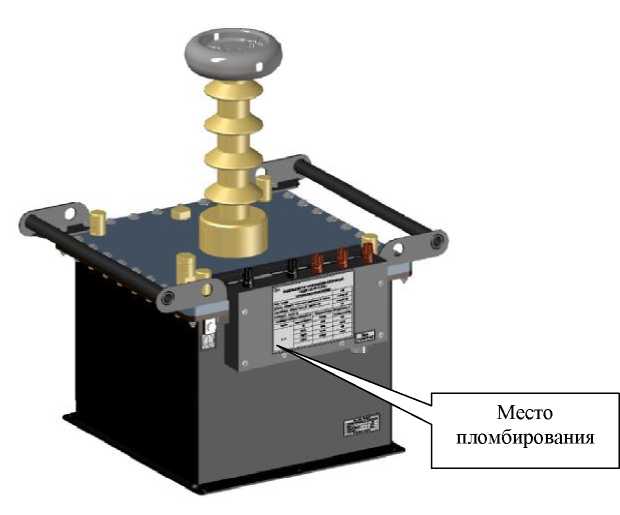

Внешний вид трансформаторов напряжения эталонных СА921-110-35-0,1 представлен на рисунке 1.
Рисунок 1.
Технические характеристики
Таблица 1 - Основные метрологические и технические характеристики трансформаторов
|
Наименование характеристики |
Значение характеристики |
|
Номинальное напряжение первичной обмотки, кВ |
35/^3; 35; 110/^3 |
|
Номинальная частота, Гц |
50 |
|
Номинальное напряжение вторичной обмотки, В |
100; 100/\3 |
|
Число выводов вторичной обмотки |
4 |
|
Сопротивление нагрузки вторичной обмотки, кОм, не менее |
100 |
|
Пределы допускаемой относительной погрешности напряжения, % |
±0,1 |
|
Пределы допускаемой абсолютной угловой погрешности, минуты |
±5 |
|
Диапазон значений первичного и вторичного напряжений, в % от номинального |
от 80 до 120 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25 °С, % , не более |
от 0 до 40 80 |
|
Габаритные размеры, мм, не более |
620x525x435 |
|
Масса, кг, не более |
87 |
|
Средний срок службы, лет, не менее |
8 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
Таблица 2 - Комплектность
|
№ п/п |
Наименование изделия |
Кол-во |
|
1 |
Трансформатор напряжения эталонный СА921-110-35-0,1 |
1 шт. |
|
2 |
Кабель низковольтный КН 1(110) |
1 шт. |
|
3 |
Болт М8 |
3 шт. |
|
4 |
Шайба М8 |
3 шт. |
|
5 |
Паспорт |
1 шт. |
Поверка
осуществляется по ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Основное средство поверки - Государственный первичный специальный эталон единиц коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты ГЭТ 175-2009.
Таблица 5 - Основные характеристики ГЭТ 175-2009
|
Вид измерений |
Измерения электрических и магнитных величин | |
|
Номинальные диапазон |
значения, |
- диапазон измерений единицы коэффициента масштабного преобразования (KU) электрического напряжения переменного тока - 0,1.10000; - диапазон измерений единицы угла фазового сдвига (фи) электрического напряжения переменного тока - 0. ..0,1 радиан; - номинальная частота - 50 Гц; - диапазон номинальных напряжений - 0,1/^3.. .750/^3 кВ |
|
Вид измерений |
Измерения электрических и магнитных величин |
|
Случайная погрешность воспроизведения |
So(Ku)< 1,6-10-6+1,21 • Ю-^изм); S^u)<2- 10-6+0,0061 • ф^изм) радиан |
|
Неисключенная систематическая погрешность |
0o(Ku)<4,75-1O-5 0^U)<2,83-10-5 радиан |
Сведения о методиках (методах) измерений приведены в ГОСТ 8.216 "Трансформаторы напряжения. Методика поверки".
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»
ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
