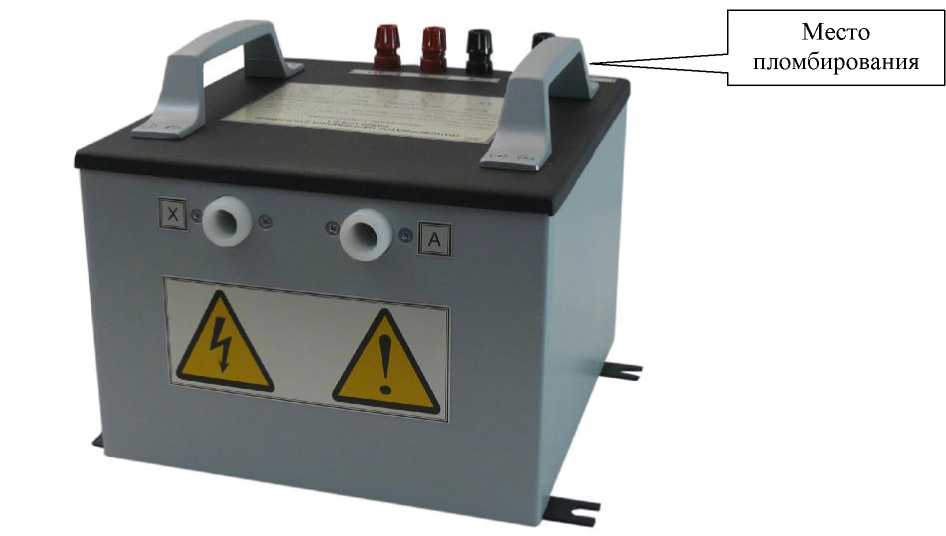

Трансформаторы напряжения эталонные СА920-10-6-0,1

Наименование характеристики

Значение характеристики

Номинальное напряжение первичной обмотки, кВ

6/\3; 6; 10/^3; 10

Номинальная частота, Гц

50

Наименование характеристики

Значение характеристики

Номинальное напряжение вторичной обмотки, В

100; 100/\3

Число выводов вторичной обмотки

3

Сопротивление нагрузки вторичной обмотки, кОм, не менее

100

Пределы допускаемой относительной погрешности напряжения, %

±0,1

Пределы допускаемой абсолютной угловой погрешности, минуты

±5

Диапазон значений первичного и вторичного напряжений, в % от номинального

от 80 до 120

Рабочие условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность воздуха при температуре 25 °С, % , не более

от 0 до 40

80

Габаритные размеры, мм, не более

245x215x260

Масса, кг, не более

20

Средний срок службы, лет, не менее

8

№ п/п

Наименование изделия

Кол-во

1

Трансформатор напряжения эталонный СА920-10-6-0,1

1 шт.

2

Кабель высоковольтный КВ1(А)

1 шт.

3

Кабель высоковольтный КВ1(Х)

1 шт.

4

Кабель низковольтный КН1(10)

1 шт.

5

Кронштейн

2 шт.

6

Паспорт

1 шт.

Обозначение типа

Диапазон напряжений (первич-ной/вторичной обмоток), В

Номинальная частота, Гц

Класс точности

НЛЛ-15-2

(3000 -16000)/100 В

50

0,05

НЛЛ-15-4

(1000 -15000)/100 В

50

0,05

НЛЛ-6

(6000)/100 В

50

0,05

НЛЛ-10

(10000)/100 В

50

0,05

Обозначение типа

Диапазон вторичного напряжения, В

Номинальная частота, Гц

Пределы допускаемой погрешности

Компаратор СА507

20 - 240

50

%

±(0,005-|fDu |+1-10-4+1 -10-4-|Sdu |)

±мин

±(0,005-|8du | +0,05+0,047-1 fDU |)

К535

5 - 300

50

%

±[0,01 -| fDU |-(1+0,1-Nn/N)+0,005-An]

±мин

±0,3

КНТ-05

20 - 250

50

%

±(0,01-| fDU 1 +2-10-4-|8du 1 +5-10-4)

±мин

±(0,01-|8duI+0,2-| fDU |+0,05)

Обозначение типа

Диапазон вторичного напряжения, В

Номинальная частота, Гц

Пределы допускаемой погрешности

КНТ-03

20-120

50

%

±(0,001+0,03-1 fDU |)

±мин

±(0,1+0,03-1 fDU |)

fDU — числовое значение результата измерения относительной разности вторичных напряжений двух ТН, выраженного в процентах;

3DU — числовое значение результата измерения разности фаз вторичных напряжений двух ТН, выраженного в минутах;

N — значение устанавливаемого напряжения, в процентах от номинального;

Nn — конечное значение диапазона измерений напряжения, в процентах от номинального;

An— конечное значение диапазона измерений относительной разности вторичных напряжений двух ТН, в процентах.

Вид измерений

Измерения электрических и магнитных величин

Номинальные значения, диапазон

— диапазон измерений единицы коэффициента масштабного преобразования (KU) электрического напряжения переменного тока от 0,1 до 10000;

— диапазон измерений единицы угла фазового сдвига (фи) электрического напряжения переменного тока — от 0 до0,1 радиан;

— номинальная частота — 50 Гц

— диапазон номинальных напряжений — от 0,1/^3 до 750/^3 кВ

Случайная погрешность воспроизведения

S0(Ku)< 1,6-10-6+1,21 - Ю-^изм)

Б(фи)<2- 10-6+0,0061 - фи(изм) радиан

Неисключенная  системати

ческая погрешность

00(Ku)<4,75-10-5

0(фи)<2,83-10-5 радиан
