Трансформаторы напряжения STE3
| Номер в ГРСИ РФ: | 51205-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "ALSTOM Power Systems S.A.", Франция |
Трансформаторы напряжения STE3 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 110 и 150 кВ, применяются в КРУЭ с элегазовой изоляцией.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51205-12 |
| Действует | по 13.09.2017 |
| Наименование | Трансформаторы напряжения |
| Модель | STE3 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 61f5f36d-ab4e-f4da-c818-9e25e487b8a1 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 13.09.2017 |
| Номер сертификата | 48118 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 751 п. 51 от 13.09.2012 |
Производитель / Заявитель
Фирма "ALSTOM Grid Messwandler GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51205-12: Описание типа
2012-51205-12.pdf
|
Скачать | 96.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения STE3 предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в сетях 110 и 150 кВ, применяются в КРУЭ с элегазовой изоляцией.
Описание

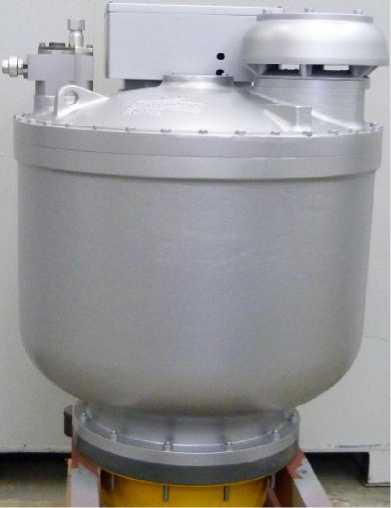

Трансформаторы напряжения типа STE3 представляют собой масштабные преобразователи индуктивного типа, размещенные по три в баке, заполненном элегазом. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Каждый трансформатор имеют первичную и до четырех вторичных обмоток. Плотность эле-
газа контролируется специальным монитором плотности.
Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Сердечники набраны из листов трансформаторной стали квадратного сечения и имеют низкие потери. Активная часть трансформатора помещена в бак, изготовленный из высококачественной стали или алюминия. Выводы вторичных обмоток подключены к клеммам контактной коробки, расположенной на боковой поверхности корпуса трансформатора. Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа. Изготавливаются модификации трансформаторов трех видов на различные наибольшие напряжения, обозначаемые как STE3-123, STE3-145 и STE3-170, которые различаются также номинальными первичными напряжениями, габаритами и весовыми характеристиками..
Технические характеристики
|
Характеристики |
STE3-123 |
STE3-145 |
STE3- 170 |
|
Наибольшее рабочее напряжение, кВ |
126 |
126 |
172 |
|
Номинальные первичные напряжения, кВ |
110/^3 |
110/^3 |
150/^3 |
|
Номинальные вторичные напряжения, В |
100/^3,100, 100/3 | ||
|
Класс точности/ нагрузка, В • А |
0,2; 0,5; 1; 3/10-600; 3Р; 6Р/10-600; | ||
|
Предельная мощность, В • А |
1000 | ||
|
Номинальная частота, Гц |
50 | ||
|
Масса, кг |
460 |
650 |
1050 |
|
Габаритные размеры: | |||
|
- высота, мм |
1226 |
1129 |
1610 |
|
- ширина, мм |
800 |
890 |
1200 |
|
- глубина, мм |
800 |
890 |
1200 |
Климатическое исполнение У3 по ГОСТ 15150-69 в диапазоне от -30 до +40 °С.
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора штамповкой, а на титульный лист эксплуатационной документации - типографским способом.
Комплектность
Трансформатор напряжения STE3 - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
Поверка
осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:
- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/^3; 150/^3, класс точности 0,01).
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы напряжения типа STE3» фирмы ALSTOM Grid Messwandler GmbH.
Нормативные документы
ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".
ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
Рекомендации к применению
- осуществлении торговли и товарообменных операций;
- выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
