Датчики силоизмерительные тензорезисторные KMR
| Номер в ГРСИ РФ: | 51222-12 |
|---|---|
| Категория: | Датчики силоизмерительные |
| Производитель / заявитель: | Фирма "Hottinger Baldwin Messtechnik GmbH", Германия |
Датчики силоизмерительные тензорезисторные KMR предназначены для измерения статических и медленно меняющихся сил.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51222-12 |
| Действует | по 13.09.2017 |
| Наименование | Датчики силоизмерительные тензорезисторные |
| Модель | KMR |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2d4ab2c9-7641-0208-ba94-a93822d40a86 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 13.09.2017 |
| Номер сертификата | 48145 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 751 п. 78 от 13.09.2012 |
Производитель / Заявитель
Фирма "Hottinger Baldwin Messtechnik GmbH" (HBM), ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП РТ 1764-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 130 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
51222-12: Описание типа
2012-51222-12.pdf
|
Скачать | 70.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики силоизмерительные тензорезисторные KMR предназначены для измерения статических и медленно меняющихся сил.
Описание
Принцип действия датчиков силоизмерительных тензорезисторных KMR основан на преобразовании упругой деформации элемента датчика, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал, который пропорционален измеряемому усилию.
Конструктивно датчики силоизмерительные тензорезисторные KMR выполнены в сварном корпусе кольцевой формы, изготовленном из антикоррозионной стали высокой прочности. Чувствительным элементом является гибкая алюминиевая или стальная планка, на поверхность которой наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации
температурных воздействий на выходной сигнал.
Конструкция корпуса датчиков силоизмерительных тензорезисторных KMR обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Для усиления и обработки электрического сигнала датчиков силоизмерительных тензорезисторных KMR применяются измерительные усилители, соответствующие электрическим характеристикам датчиков. Исполнения датчиков силоизмерительных тензорезисторных KMR отличаются номинальной нагрузкой, габаритными размерами и массой. Обозначение модификации KMR/20kN: KMR - тип по каталогу производителя, 20 - номинальная нагрузка датчика, kN-единицы измерений (кН).

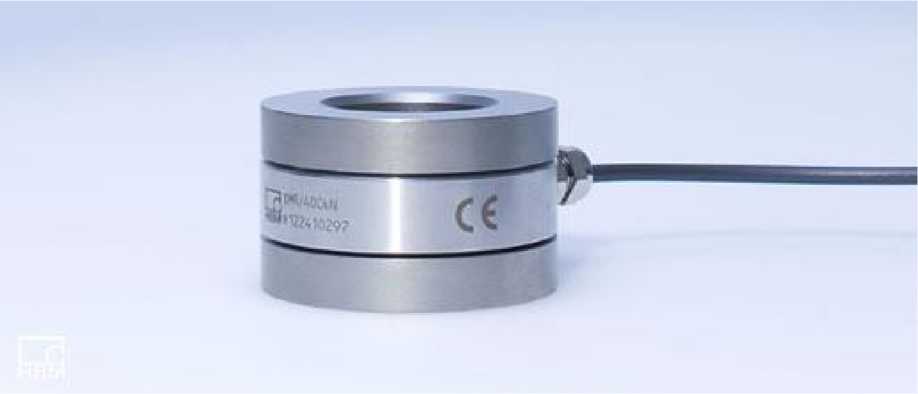

Общий вид датчика силоизмерительного тензорезисторного KMR представлен на рисунке 1.
Рисунок 1. Общий вид датчика силоизмерительного тензорезисторного KMR
Технические характеристики
|
Техническая характеристика |
Значение характеристики | ||||||
|
KMR | |||||||
|
Номинальное усилие (Рном), кН |
20 |
40 |
60 |
100 |
200 |
300 |
400 |
|
Повторяемость, % |
±1 | ||||||
|
Номинальная чувствительность (РКП), мВ/В |
1,7 - 2,3 | ||||||
|
Входное сопротивление, Ом |
560±190 | ||||||
|
Выходное сопротивление, Ом |
350 ± 5 (400 ± 5 для 400 кН) | ||||||
|
Диапазон напряжений питания, В |
0,5 - 12 | ||||||
|
Рабочий температурный диапазон, °С |
-10 - +70 | ||||||
|
Предельная допустимая нагрузка, % от Рном |
500 | ||||||
Знак утверждения типа
наносится на маркировочную табличку, находящуюся на боковой поверхности корпуса датчика силоизмерительного тензорезисторного KMR в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Датчик силоизмерительный тензорезисторный KMR.
Руководство по эксплуатации (РЭ).
Поверка
осуществляется по документу МП РТ 1764-2012 «Датчики силоизмерительные тензорезисторные KMR. Методика поверки» утвержденным ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» в 2012 году.
Основное поверочное оборудование - машины силовоспроизводящие 1-го разряда, в соответствии с ГОСТ Р 8.663-09.
Сведения о методах измерений
приведены в документе «Датчики силоизмерительные тензорезисторные KMR. Руководство по эксплуатации»
Нормативные документы
Техническая документация фирмы “Hottinger Baldwin Messtechnik GmbH”, Германия.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
