Датчики силоизмерительные тензорезисторные S
| Номер в ГРСИ РФ: | 51223-12 |
|---|---|
| Категория: | Датчики силоизмерительные |
| Производитель / заявитель: | Фирма "Hottinger Baldwin Messtechnik GmbH", Германия |
Датчики силоизмерительные тензорезисторные серии S предназначены для измерения статических и медленно меняющихся сил.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51223-12 |
| Действует | по 13.09.2017 |
| Наименование | Датчики силоизмерительные тензорезисторные |
| Модель | S |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d8fdf5a2-b665-fa01-31ae-c56d3ed841ad |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 13.09.2017 |
| Номер сертификата | 48146 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 751 п. 79 от 13.09.2012 |
Производитель / Заявитель
Фирма "Hottinger Baldwin Messtechnik GmbH" (HBM), ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП РТ 1765-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 127 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
51223-12: Описание типа
2012-51223-12.pdf
|
Скачать | 77.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики силоизмерительные тензорезисторные серии S предназначены для измерения статических и медленно меняющихся сил.
Описание
Принцип действия датчиков силоизмерительных тензорезисторных серии S основан на преобразовании упругой деформации элемента датчика, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал, который пропорционален измеряемому усилию.
Конструктивно датчики силоизмерительные тензорезисторные серии S выполнены в неразборном корпусе S-образной формы. Чувствительным элементом является гибкая алюминиевая или стальная планка, на поверхность которой наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал.
Конструкция корпуса датчиков силоизмерительных тензорезисторных серии S обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений. В конструкции предусмотрены внутренние резьбовые соединения для стационарного крепления или установки шарнирных проушин.
Датчики силоизмерительные тензорезисторные серии S выпускаются в исполнениях S2, S9, S9M.
Исполнение S2 предназначено для измерения малых сил растяжения и сжатия до 1 кН и отличается небольшими габаритными размерами, обеспечивающими шесть возможных номинальных значений, и наличием встроенных ограничителей для защиты от перегрузок.
Исполнение S9 предназначено для измерения средних сил растяжения и сжатия - до 50 кН. Исполнение S9M является модифицированной версией исполнения S9 и отличается расширенной линейкой номинальных значений, повышенной точностью измерений и герметичным корпусом.
Для усиления и обработки электрического сигнала применяются измерительные усилители, соответствующие электрическим характеристикам датчиков. Исполнения датчиков силоизмерительных тензорезисторных серии S отличаются номинальной нагрузкой, габаритными размерами и массой. Обозначение модификации S2 1kN: S2 - тип по каталогу производителя, 1-номинальная нагрузка датчика, kN-единицы измерений (кН). Общий вид датчика силоизмерительного тензорезисторного серии S представлен на рисунке 1.

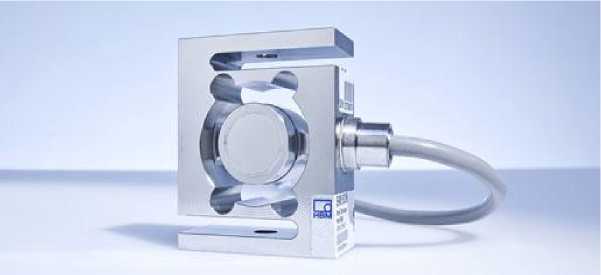

Рисунок 1. Общий вид датчика силоизмерительного тензорезисторного серии S
Технические характеристики
|
Техническая характеристика |
Значение характеристики | ||||||||||
|
S2 |
S9 | ||||||||||
|
Номинальное усилие (Рном), кН |
0,02 |
0,05 |
0,1 |
0,2 |
0,5 |
1,0 |
2 |
5 |
10 |
20 |
50 |
|
Класс точности |
0,05 | ||||||||||
|
Номинальная чувствительность (РКП), мВ/В |
2 | ||||||||||
|
Нелинейность, % |
0,05 | ||||||||||
|
Входное сопротивление, Ом |
>345 | ||||||||||
|
Выходное сопротивление, Ом |
300-500 |
300-400 | |||||||||
|
Диапазон напряжений питания, В |
0,5 - 12 | ||||||||||
|
Рабочий температурный диапазон, °С |
-10 - +70 | ||||||||||
|
Максимальная рабочая нагрузка, % от Рном |
120 |
150 |
150 | ||||||||
|
Техническая характеристика |
Значение характеристики | ||||||
|
S9M | |||||||
|
Номинальное усилие (Рном), кН |
0,5 |
1 |
2 |
5 |
10 |
20 |
50 |
|
Класс точности |
0,02 | ||||||
|
Номинальная чувствительность (РКП), мВ/В |
2 | ||||||
|
Нелинейность, % |
0,02 | ||||||
|
Входное сопротивление, Ом |
389 ± 15 | ||||||
|
Выходное сопротивление, Ом |
359 ± 1,5 | ||||||
|
Диапазон напряжений питания, В |
0,5 - 12 | ||||||
|
Рабочий температурный диапазон, °С |
-30 - +85 | ||||||
|
Максимальная рабочая нагрузка, % от Рном |
150 | ||||||
Знак утверждения типа
наносится на маркировочную табличку, находящуюся на боковой поверхности корпуса датчика силоизмерительного тензорезисторного серии S в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Датчик силоизмерительный тензорезисторный серии S.
Руководство по эксплуатации (РЭ).
Поверка
осуществляется по документу МП РТ 1765-2012 «Датчики силоизмерительные тензорези-сторные серии S. Методика поверки» утвержденным ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА» в 2012 году.
Основное поверочное оборудование - машины силовоспроизводящие 1-го разряда, в соответствии с ГОСТ Р 8.663-09.
Сведения о методах измерений
приведены в документе «Датчики силоизмерительные тензорезисторные серии S. Руководство по эксплуатации».
Нормативные документы
Техническая документация фирмы “Hottinger Baldwin Messtechnik GmbH”, Германия.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
