Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62
| Номер в ГРСИ РФ: | 51230-12 |
|---|---|
| Производитель / заявитель: | ООО "ИЦ Физприбор", г.Екатеринбург |
Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62 (далее по тексту - комплект), предназначены для настройки и поверки толщиномеров ультразвуковых и средств измерений координат отражателей (дефектов).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51230-12 |
| Действует | по 04.07.2027 |
| Наименование | Комплекты мер эквивалентной ультразвуковой толщины |
| Модель | МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 265cb994-7aa3-44dc-bef9-fdeeb23b2b85 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 13.09.2017 |
| Номер сертификата | 48156 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 751 п. 89 от 13.09.2012 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Инженерный Центр Физприбор" (ООО "ИЦ Физприбор"), г. Екатеринбург
Россия
Поверка
| Методика поверки / информация о поверке | 49.5894.001.01.000 РЭ, раздел 6 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 354 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51230-12: Описание типа
2017-51230-12.pdf
|
Скачать | 91.7 КБ | |
|
51230-12: Методика поверки
2022-mp51230-12.pdf
|
Скачать | 245 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62 (далее по тексту - комплект), предназначены для настройки и поверки толщиномеров ультразвуковых и средств измерений координат отражателей (дефектов).
Описание
Комплект содержит набор мер различной толщины из одного материала с одинаковыми акустическими характеристиками. Мера представляет собой изделие цилиндрической формы с двумя плоскими параллельными гранями. На каждой мере нанесена гравировка, содержащая идентификационные данные.
Меры воспроизводят толщину, время прохождения ультразвуковых волн и эквивалентную ультразвуковую толщину.

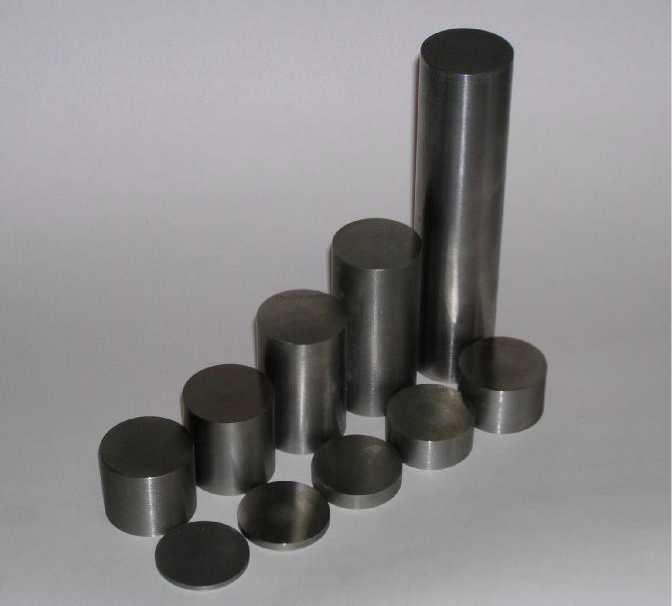

На рис. 1 представлена фотография общего вида комплекта мер эквивалентной ультразвуковой толщины.
Рис. 1. Комплект мер эквивалентной ультразвуковой толщины
Технические характеристики
|
Марка материала, из которого изготовлены меры эквивалентной ульт- | |
|
развуковой толщины, входящие в комплекты: | |
|
МЭТ-300-Ст20 |
Ст20 |
|
МЭТ-300-40Х13 |
40Х13 |
|
МЭТ-300-Д16 |
Д16 |
|
МЭТ-300-Л62 |
Л62 |
|
Диапазон толщины, мм |
от 0,5 до 300 |
|
Номинальные значения толщины мер в комплекте, мм |
0,5, 0,6, 1, 2, 3, 5, 8, 10, 15, 16, 20, 30, 40, 50, 60, 80, 100, 120, 150, 160, 200, 240, 250, 280, 300 |
|
Поперечный размер меры (диаметр), мм - в диапазоне толщин от 0,5 до 20 мм - в диапазоне толщин более 20 до 50 мм - в диапазоне толщин более 50 до 100 мм - в диапазоне толщин более 100 до 300 мм |
от 30 до 90 от 40 до 90 от 50 до 90 от 60 до 90 |
|
Диапазон скоростей ультразвуковых волн, м/с |
от 4500 до 6500 |
|
Шероховатость поверхности ввода и донной поверхности Rz, не более, мкм |
20 |
|
Пределы допускаемой абсолютной погрешности толщины мер, мм где Н - измеряемая толщина меры, мм |
±(0,006+0,001 Н) |
|
Пределы допускаемой абсолютной погрешности времени прохождения ультразвуковых волн, мкс где T - измеряемое время прохождения ультразвуковых волн, мкс |
±(0,012+0,00007 T) |
|
Пределы допускаемой абсолютной погрешности эквивалентной ультразвуковой толщины, мм где Нэкв — измеряемая эквивалентная ультразвуковая толщина, мм |
±(0,04+0,0025 Нэкв) |
|
Средний срок службы, не менее, год |
10 |
|
Масса комплекта мер, не более, кг |
55 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, не более, % |
от 15 до 25 98 |
Примечания:
- Допускается замена материала мер при условии, что скорость звука в материале находится в диапазоне от 4500 до 6500 м/с.
- По заказу потребителя допускается изготовление мер с промежуточными значениями толщины в диапазоне толщин от 0,5 до 300 мм.
Знак утверждения типа
Знак утверждения типа наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на упаковку комплекта мер эквивалентной ультразвуковой толщины методом наклейки.
Комплектность
|
Наименование изделия |
Кол-во, шт. |
|
Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62 |
1* |
|
«Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62. Руководство по эксплуатации» 49.5894.001.01.000 РЭ |
1 |
|
«Комплект мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62. Паспорт» |
1 |
* Тип комплекта и количество мер в комплекте определяются при заказе.
Поверка
осуществляется в соответствии с разделом 6 «Методика поверки» руководства по эксплуатации 49.5894.001.01.000 РЭ «Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62. Руководство по эксплуатации», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июне 2012 г. и включенным в комплект поставки.
Основные средства поверки: микрометр цифровой МКЦ-25 по ГОСТ 6507-90, д. и. 0 - 25 мм, пг ±0,002 мм, микрометр цифровой МКЦ-50 по ГОСТ 6507-90, д. и. 25 - 50 мм, пг ±0,002 мм, штангенрейсмас цифровой ШРЦ-300-0,01 по ГОСТ 164-90, д. и. 0 - 300 мм, пг ±0,03 мм, ультразвуковой дефектоскоп УД9812, диапазон частот 0,6 - 12 МГц, пг измерения интервалов времени Т в диапазоне длительности развёртки ±(0,006+0,00003^Т) мкс.
Сведения о методах измерений
Сведения о методах измерений приведены в документе 49.5894.001.01.000 РЭ «Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62. Руководство по эксплуатации».
Нормативные документы
ТУ 49.5894.001.01.000 «Комплекты мер эквивалентной ультразвуковой толщины МЭТ-300-Ст20, МЭТ-300-40Х13, МЭТ-300-Д16, МЭТ-300-Л62. Технические условия».
Рекомендации к применению
Выполнение работ и оказание услуг по обеспечению единства измерений.
