Система измерительная специализированная М3
| Номер в ГРСИ РФ: | 51245-12 |
|---|---|
| Производитель / заявитель: | ФГУП ЦАГИ им.проф.Н.Е.Жуковского, г.Жуковский |
Система измерительная специализированная М3 предназначена для измерения силы и угла наклона поверхности.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51245-12 | ||||||
| Наименование | Система измерительная специализированная | ||||||
| Модель | М3 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8a03e3bc-7bfc-95c8-7b0b-91613e813e26 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48172 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 775 п. 08 от 21.09.2012 |
Производитель / Заявитель
ФГУП ЦАГИ им.проф.Н.Е.Жуковского, РОССИЯ, г.Жуковский
Россия
Поверка
| Методика поверки / информация о поверке | 1584.000.РЭ, раздел 6 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
51245-12: Описание типа
2012-51245-12.pdf
|
Скачать | 155.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Система измерительная специализированная М3 предназначена для измерения силы и угла наклона поверхности.
Описание
Принцип действия системы измерительной специализированной основан на преобразовании измеряемой величины в пропорциональный ей электрический сигнал с последующей обработкой.
Датчики силоизмерительные тензометрические и датчики измерения угла наклона поверхности преобразуют механические параметры исследуемого объекта в электрические сигналы, которые поступают на входы измерительных преобразователей, где осуществляется аналого-цифровое преобразование и дальнейшая обработка измерительной информации.
В состав системы измерительной специализированной входят датчики и измерительные преобразователи.
Конструктивно система измерительная специализированная М3 выполнена в виде отдельных блоков - измерительных преобразователей (рисунок 1) и датчиков, соединенных кабелями связи.
Рисунок 1 - Измерительные преобразователи
Измерительные преобразователи представляют собой закрытый корпус. На боковых панелях расположены разъемы для присоединения к внешним цепям. Для исключения несанкционированного доступа к системе измерительной специализированной на всех измерительных преобразователях имеются пломбируемые винты крепления верхней крышки (рисунок 2).
Пломбировать таматкой уплотнительной 5’2(1 ТУ38-105357-85
Рисунок 2 - Схема пломбировки

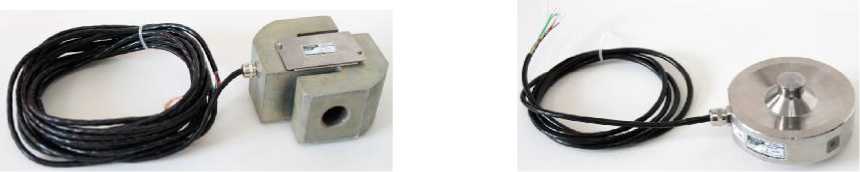

Датчики (рисунок 3) устанавливаются на исследуемом объекте, измерительные преобразователи - в непосредственной близости от объекта и соединяются посредством кабельных связей.
Рисунок 3 - Датчики
Система измерительная специализированная имеет интерфейс связи RS485. Управление процессом сбора, обработки и хранения измерительной информации обеспечивается персональным компьютером с помощью программного обеспечения.
Программное обеспечение
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ВЕКТОР |
VEKTOR |
V. 2.1 |
Ox25691C8B5C4798DA78F2 D3C14846E4036BA183E932 AA7F72CC19DF2F16B 8DEF4 |
ГОСТ Р 34.11-94 |
Уровень защиты программного обеспечения системы измерительной специализированной от непреднамеренных и преднамеренных изменений - С в соответствии с МИ 32862010.
Технические характеристики
|
Количество каналов измерения силы |
7 |
|
Диапазоны измерений силы, кН |
0...5; 0...10; 0...50; 0...100 |
|
Пределы допускаемой приведенной погрешности измерения силы, % |
±0,5 |
|
Количество каналов измерения угла наклона поверхности |
1 |
|
Диапазон измерений угла наклона поверхности |
±10° |
|
Пределы допускаемой абсолютной погрешности измерения угла наклона поверхности |
±30" |
|
Питание измерительных преобразователей напряжением постоянного тока, В |
24±2 |
|
Потребляемая мощность, В^А |
не более 20 |
|
Габаритные размеры и масса составных частей измерительной системы указаны в таблице 1. |
Таблица 1
|
Наименование |
Количество |
Г абаритные размеры, мм |
Масса, кг |
|
Датчик силоизмерительный тензорезисторный М70К |
1 |
103x75x0116 |
4 |
|
Датчик силоизмерительный тензорезисторный С2Н |
2 |
77x74x78 |
0,9 |
|
Датчик силоизмерительный тензорезисторный Н2 |
2 |
180x27x50 |
1,8 |
|
Датчик силоизмерительный тензорезисторный С65 |
2 |
65x0113 |
3 |
|
Датчик измерения угла наклона поверхности ДУ2-10 |
1 |
110x85x55 |
0,35 |
|
Преобразователь измерительный МО803-1 |
71 |
225x150x160 |
1,4 |
|
Преобразователь измерительный ADS |
170x120x55 |
0,25 |
Срок службы, лет не менее 10
Условия эксплуатации:
- температура окружающего воздуха, °С 15...35
- относительная влажность воздуха, % 10...80
- атмосферное давление, кПа 84...107
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом, а на верхние крышки измерительных преобразователей методом трафаретной печати со слоем защитного покрытия.
Комплектность
Система измерительная специализированная М3 поставляется в комплекте, указан-
ном в таблице 2. Таблица 2
|
№ п/п |
Наименование изделия |
Количество |
Примечание |
|
1 |
Датчик силоизмерительный тензорезисторный М70К |
1 | |
|
2 |
Датчик силоизмерительный тензорезисторный С2Н |
2 | |
|
3 |
Датчик силоизмерительный тензорезисторный Н2 |
2 | |
|
4 |
Датчик силоизмерительный тензорезисторный С65 |
2 | |
|
5 |
Датчик измерения угла наклона поверхности ДУ2-10 |
1 | |
|
6 |
Преобразователь измерительный МО803-1 |
7 | |
|
7 |
Преобразователь измерительный ADS |
1 | |
|
8 |
Руководство по эксплуатации 1584.000.РЭ |
1 | |
|
9 |
Формуляр 1584.000. ФО |
1 |
Поверка
осуществляется по документу «Система измерительная специализированная М3. Руководство по эксплуатации 1584.000.РЭ, раздел 6. Методика поверки». Методика поверки, утвержденному ГЦИ СИ ФГУП «ЦАГИ» 20.03.2012 г.
Перечень эталонов, применяемых при поверке:
Машина силовоспроизводящая ДО-2-5. Предел воспроизведения <50 кН. Предел допускаемых значений доверительных границ относительной погрешности 6=0,15%.
Машина силовоспроизводящая НБМ-100. Предел воспроизведения <1 МН. Предел допускаемых значений доверительных границ относительной погрешности 6=0,15%.
Квадрант оптический КО-10, диапазон измерений угла наклона поверхности от 0 до 360°. Пределы допускаемой основной абсолютной погрешности ±10".
Сведения о методах измерений
Методика измерений представлена в «Руководстве по эксплуатации 1584.000.РЭ. Система измерительная специализированная М3, раздел 2».
Нормативные документы
«Система измерительная специализированная М3. Руководство по эксплуатации 1584.000.РЭ».
Рекомендации к применению
Применяется при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
