Контроллеры NEYRPIC T.SLG UPC
| Номер в ГРСИ РФ: | 51254-12 |
|---|---|
| Производитель / заявитель: | Компания "ALSTOM Power Systems S.A.", Франция |
Контроллеры NEYRPIC T.SLG UPC (далее ╞ UPC) предназначены для измерений частоты вращения валов различных агрегатов и формирования управляющих сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51254-12 |
| Действует | по 21.09.2017 |
| Наименование | Контроллеры |
| Модель | NEYRPIC T.SLG UPC |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7c7af28f-9319-242e-373d-a03690df8b66 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Франция |
| Информация о сертификате | |
| Срок действия сертификата | 21.09.2017 |
| Номер сертификата | 48181 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 775 п. 17 от 21.09.2012 |
Производитель / Заявитель
Фирма "ALSTOM HYDRO FRANCE", ФРАНЦИЯ
Франция
Поверка
| Методика поверки / информация о поверке | МП 51254-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51254-12: Описание типа
2012-51254-12.pdf
|
Скачать | 79.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Контроллеры NEYRPIC T.SLG UPC (далее - UPC) предназначены для измерений частоты вращения валов различных агрегатов и формирования управляющих сигналов.
Описание
Принцип действия UPC основан на измерении выходных импульсов первичных преобразователей, расчете на основе этих измерений частоты вращения объекта и формирования командных сигналов, предназначенных для управления внешними устройствами.
UPC предназначен для управления любыми типами турбин (радиально-осевых, поворотно-лопастных, капсульных, ковшовых, обратимых).
UPC обеспечивает выполнение следующих функций:
- управление частотой вращения вала турбины;
- управление положением затвора турбины;
- управление уровнем воды;
- управление запуском и остановом турбины;
- местное ручное управление.
С помощью интерфейса RS485 UPC позволяет осуществлять связь с человеко
машинным интерфейсом и распределенной системой управления.
Конструктивно UPC выполнены в виде электронных модулей, размещенных в стандартных промышленных корпусах и могут устанавливаться в электротехнических шкафах настен-
ного или напольного исполнения.
UPC имеет функцию резервирования.

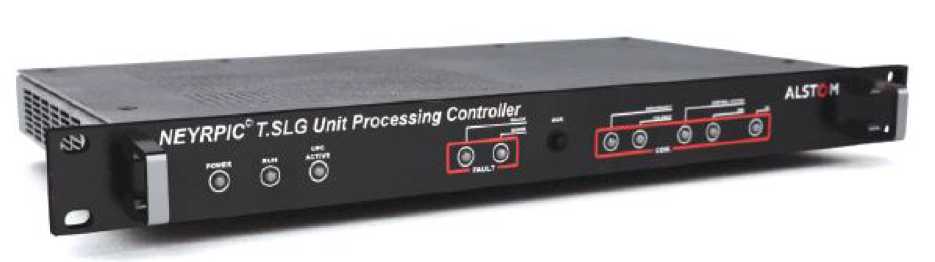

Общий вид контроллеров UPC
Программное обеспечение
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное программное обеспечение контроллера UPC (Firmware) |
BOOTLOADER |
Не ниже v.0.8 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».
Технические характеристики
Метрологические характеристики контроллеров представлены в таблицах 2, 3.
Таблица 2
|
Диапазоны входных сигналов |
Пределы основной допускаемой приведенной (абсолютной) погрешности |
Пределы допускаемой дополнительной погрешности измерений при изменении температуры окружающей среды, %/1 °С |
|
от 4 до 20 мА |
±0,31 % (±0,05 мА) |
±0,01 |
|
от 0 до 22 мА |
±0,23 % (±0,05 мА) |
±0,01 |
|
от 0 до 3,5 кГц |
±0,001 % (±0,05 Гц) |
±0,0001 |
|
от 10 до 150 Гц |
±0,001 % (±0,0015 Гц) |
±0,0001 |
Таблица 3
|
Диапазоны выходных сигналов |
Пределы основной допускаемой приведенной (абсолютной) погрешности |
Пределы допускаемой дополнительной погрешности измерений при изменении температуры окружающей среды, %/1 °С |
|
от 4 до 20 мА |
±0,31 % (±0,05 мА) |
±0,01 |
|
от минус 10 до плюс 10 В |
±0,25 % (±0,05 В) |
±0,01 |
Рабочие условия эксплуатации:
от 0 до плюс 55
от 5 до 93 (без конденсации)
от 24 до 220 (-15 %/+10 %)
90
483x44,5x210
3,055
Температура окружающего воздуха, °С Относительная влажность воздуха, % Напряжение питания, В Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более Масса, кг, не более
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на боковую панель контроллеров в виде наклейки.
Комплектность
Контроллер UPC 1 шт.;
Паспорт 1 шт.;
Методика поверки 1 экз.;
Поверка
осуществляется в соответствии с документом МП 51254-12 «Контроллеры NEYRPIC T.SLG UPC. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июне 2012 г.
Основные средства поверки:
- калибратор-измеритель тока и напряжения Fluke 773 (производства «Fluke Corporation», США):
диапазон воспроизведения напряжения постоянного тока от 0 до 10 В;
пределы допускаемой абсолютной погрешности ± (0,002-U+2 е.м.р.);
диапазон воспроизведения силы постоянного тока от 0 до 24 мА;
пределы допускаемой абсолютной погрешности ± (0,002^+2 е.м.р.).
- генератор сигналов сложной формы AFG3022B:
диапазон частот генерируемых сигналов синусоидальной формы от 1 мкГц до 25 МГц;
диапазон частот генерируемых сигналов другой формы от 1 мкГц до 250 кГц;
пределы допускаемой относительной погрешности установки ± 1-10"6.
Сведения о методах измерений
Сведения о методах измерений приведены в паспорте, раздел «Методики (Методы) измерений».
Нормативные документы
1. Техническая документация изготовителя.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требованиям промышленной безопасности к эксплуатации опасного производственного объекта (в составе измерительных систем и комплексов).
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
