Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2
| Номер в ГРСИ РФ: | 51279-12 |
|---|---|
| Производитель / заявитель: | ООО "НПЦ АТБ", г.Москва |
Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2 (в дальнейшем - датчики) предназначены в зависимости от исполнения для использования в составе газоаналитической аппаратуры или информационно-измерительных систем аэрогазового контроля атмосферы шахт, промышленных объектов: -для непрерывного измерения концентраций метана; - для непрерывного определения степени взрывоопасности контролируемой атмосферы, в которой могут содержаться горючие газы и пары нефтепродуктов (в том числе бензина). В качестве типичных представителей семейства химически подобных газов, измеряемых датчиком, выбраны метан, пропан, бутан и гексан; - для непрерывного определения степени взрывоопасности контролируемой атмосферы, в которой может содержаться метано-водородная смесь; - для непрерывного измерения концентрации оксида углерода (СО), диоксида углерода (СО2), кислорода (О2), сероводорода (Н2S), оксида азота (NO), диоксида азота (NO2), водорода (Н2). Датчики предназначены для выполнения следующих функций: - непрерывное измерение концентрации измеряемого компонента, преобразование измеренных значений в зависимости от исполнения в цифровой код с передачей по интерфейсу RS-485 или аналоговый сигнал и цифровая индикация на графическом дисплее; - световая сигнализация превышения установленных пороговых значений концентрации; - передача информации о превышении пороговых значений концентрации; - передача информации о состоянии датчика.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51279-12 |
| Действует | по 04.07.2027 |
| Наименование | Датчики горючих и токсичных газов интеллектуальные стационарные |
| Модель | ИТС2 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b4d91d79-df49-a5f0-f090-936c4499dc63 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 02.10.2017 |
| Номер сертификата | 48310 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 824 п. 17 от 02.10.2012 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственный центр автоматизации техники безопасности" (ООО "НПЦ АТБ"), г. Москва.
Россия
Поверка
| Методика поверки / информация о поверке | АТРВ.413419.002 РЭ, приложение А |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
50391
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 49943 (99%) |
| Неуспешных поверок (СИ непригодно) | 448 (1 %) |
| Актуальность информации | 27.12.2025 |
Поверители
Скачать
|
51279-12: Описание типа
2025-51279-12.pdf
|
Скачать | 417.8 КБ | |
|
51279-12: Методика поверки
2022-mp51279-12.pdf
|
Скачать | 382.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики горючих и токсичных газов интеллектуальные стационарные ИТС2 (в дальнейшем - датчики) предназначены в зависимости от исполнения для использования в составе газоаналитической аппаратуры или информационно-измерительных систем аэрогазового контроля атмосферы шахт, промышленных объектов:
- для непрерывного измерения концентраций метана;
- для непрерывного определения степени взрывоопасности контролируемой атмосферы, в которой могут содержаться горючие газы и пары нефтепродуктов (в том числе бензина). В качестве типичных представителей семейства химически подобных газов, измеряемых датчиком, выбраны метан, пропан, бутан и гексан;
- для непрерывного определения степени взрывоопасности контролируемой атмосферы, в которой может содержаться метано-водородная смесь;
- для непрерывного измерения концентрации оксида углерода (СО), диоксида углерода (СО2), кислорода (О2), сероводорода (H2S), оксида азота (NO), диоксида азота (NO2), водорода (Н2).
Датчики предназначены для выполнения следующих функций:
- непрерывное измерение концентрации измеряемого компонента, преобразование измеренных значений в зависимости от исполнения в цифровой код с передачей по интерфейсу RS-485 или аналоговый сигнал и цифровая индикация на графическом дисплее;
- световая сигнализация превышения установленных пороговых значений концентрации;
- передача информации о превышении пороговых значений концентрации;
- передача информации о состоянии датчика.
Описание
Датчики являются стационарными одноблочными приборами.
Датчики выпускаются в исполнениях согласно таблице 1.
Датчики относятся к взрывозащищенному электрооборудованию с маркировкой по ГОСТ Р МЭК 60079-0-2011, указанной в зависимости от исполнения в таблице 1.
|
Таблица 1 - И |
сполнения датчиков И |
С2 | |||
|
Наименование |
Измеряемый компонент, единица измерения |
Диапазон измерения |
Условия эксплуатации |
Выходной сигнал |
Маркировка взрывозащиты |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ИТС2-СН4-01 |
СН4, %,об.доля |
от 0 до 2,5 и от 5 до 100 |
от минус 20 до плюс 40 °C от 60 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia s I Ma X |
|
ИТС2-СН4-02 |
от 0 до 2,5 |
от минус 40 до плюс 55 °C от 87,8 до 119,7 кПа |
РО Ех ia s I Ma X / 1Ех ia d IIB Т4 Gb Х/ 1Ех ia d IIC Т4 Gb Х | ||
|
ИТС2-СН4-03 |
от 0 до 2,5 и от 5 до 100 |
от минус 20 до плюс 40 °C от 60 до 119,7 кПа |
(4 -20) мА или (1 - 5) мА |
РО Ех ia s I Ma X | |
|
ИТС2-СН4-04 |
от 0 до 2,5 |
от минус 40 до плюс 55 °C от 87,8 до 119,7 кПа |
РО Ех ia s I Ma X / 1Ех ia d IIB Т4 Gb Х/ 1Ех ia d IIC Т4 Gb Х | ||
|
ИТС2-СН4-05 |
от 0 до100 |
от минус 40 до плюс 55 °C от 60 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia s I Ma X | |
|
ИТС2-СН4-06 |
от 0 до100 |
(4 -20) мА или (1 - 5) мА | |||
|
ИТС2-ГГ-07 |
(СН4+Н2), % НКПР |
от 0 до 57 |
от минус 40 до плюс 55 °С от 87,8 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia s I Ma X / 1Ех ia d IIB Т4 Gb Х/ 1Ех ia d IIC Т4 Gb Х |
|
ИТС2-ГГ-08 |
от 0 до 57 |
(4 -20) мА или (1 - 5) мА | |||
|
HTC2-CXHY-09 |
СН4-С10Н12, % НКПР |
от 0 до 100 |
от минус 40 до плюс 55 °C от 87,8 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia s I Ma X / 1Ех ia d IIB Т4 Gb Х/ 1Ех ia d IIC Т4 Gb Х |
|
HTC2-CXHY-10 |
от 0 до 100 |
(4 -20) мА или (1 - 5) мА | |||
|
ИТС2-СО-11 |
СО, ppm (млн-1) |
от 0 до 500 |
от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia IIC Т4 Gb Х |
|
ИТС2-СО-12 |
(4 -20) мА или (1 - 5) мА | ||||
|
ИТС2-СО-13 |
СО, ppm (млн-1) |
от 0 до 5000 |
от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia IIC Т4 Gb Х |
|
ИТС2-СО-14 |
(4 -20) мА или (1 - 5) мА | ||||
|
ИТС2-О2-15 |
О2, %, об.доля |
от 0 до 25 |
от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia IIC Т4 Gb Х |
|
ИТС2-О2-16 |
(4 -20) мА или (1 - 5) мА | ||||
|
HTC2-H2S-17 |
H2S, ppm (млн-1) |
от 0 до 100 |
от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia IIC Т4 Gb Х |
|
HTC2-H2S-18 |
(4 -20) мА или (1 - 5) мА | ||||
|
ИТС2-СО2-19 |
СО2, %, об.доля |
от 0 до 2 |
от минус 20 до плюс 45 °С от 87,8 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia IIC Т4 Gb Х |
|
ИТС2-СО2-20 |
(4 -20) мА или (1 - 5) мА | ||||
|
ИТС2-NO-21 |
NQ, ppm (млн-1) |
от 0 до 20 |
от минус 30 до плюс 45 °C от 87,8 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia IIC Т4 Gb Х |
|
HTC2-NO-22 |
(4 -20) мА или (1 - 5) мА | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
ИТС2-ЫО2-23 |
NO2, ppm (млн-1) |
от 0 до 20 |
от минус 30 до плюс 45 °С от 87,8 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia ИС Т4 Gb Х |
|
ИТС2-ЫО2-24 |
(4 -20) мА или (1 - 5) мА | ||||
|
ИТС2-СН4-25 |
СН4, %, об.доля |
от 0 до 100 |
от минус 40 до плюс 45 °С от 87,8 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia ИС Т4 Gb Х |
|
ИТС2-СН4-26 |
(4 -20) мА или (1 - 5) мА | ||||
|
ИТС2-Н2-27 |
Н2, ppm (млн-1) |
от 0 до 1500 |
от минус 20 до плюс 45 °С от 87,8 до 119,7 кПа |
цифровой, RS-485 |
РО Ех ia I Ma X / 1Ех ia IIB Т4 Gb Х/ 1Ех ia ИС Т4 Gb Х |
|
ИТС2-Н2-28 |
(4 -20) мА или (1 - 5) мА |
Примечания
1 Датчики по заказу потребителя выпускаются с выходным разъемом или выходным кабелем. Длина кабеля по умолчанию - 1 м, по заказу до 5 м.
2 По заказу потребителя выпускаются датчики с напряжением питания 24 В.
3 По заказу потребителя исполнения ИТС2-С114-01... ИТС2-СН4-06, ИТС2-ГГ-07, ИТС2-ГГ-08, ИТС2-СХ1IY-09. ИТС2-СХНУ-10, ИТС2-СН4-25, ИТС2-СН4-26 выпускаются с выносным датчиком. Длина кабеля (не более 30 м) указывается при заказе.
4 По заказу потребителя датчики с напряжением питания 24 В и выходным сигналом (4 - 20) мА выпускаются с интерфейсом HART.
Принцип действия датчиков в зависимости от исполнения:
- термокаталитический для ИТС2-СН4-01. ИТС2-СН4-04, ИТС2-ГГ-07,
ИТС2-ГГ-08, ИТС2-СХ1IY-09. ИТС2-СХНУ-10;
- термокондуктометрический - ИТС2-СН4-05, ИТС2-СН4-06;
- электрохимический - ИТС2-СО-11. ИТС2-СО-14, ИТС2-О2-15, ИТС2-О2-16, KTC2-H2S-17, KTC2-H2S-18, KTC2-NO-21, KTC2-NO-22, HTC2-NO2-23, KTC2-NO2-24, ИТС2-Н2-27, ИТС2-Н2-28;
- оптический инфракрасный - ИТС2-СХНУ-09, ИТС2-СХНУ-10, ИТС2-СО2-19, ИТС2-СО2-20, ИТС2-СН4-25, ИТС2-СН4-26.
Конструктивно датчик представляет собой прямоугольную защитную оболочку, состоящую из корпуса и крышки, которая крепится к корпусу четырьмя винтами под специальный ключ. Один из винтов пломбируется разрушаемой пломбовой этикеткой (см. рисунок 2)
В корпусе установлены в соответствии с исполнением датчика плата измерительная и плата питания, соединенные между собой электрически и механически.
Ввод в датчик питания и ввод/вывод из него информационных сигналов осуществляется через разъем (или кабельный ввод по заказу).
На передней панели расположены:
- отверстие для подачи газовой смеси к датчику;
- передний шильд, в прямоугольном отверстии которого виден дисплей для индикации концентрации измеряемого компонента, служебной и другой информации.
Управление работой датчика организовано через систему меню с помощью кнопок прокрутки «», «2^»» и кнопки «0^» (которая выполняет функцию ввода), расположенных на боковой стенке датчика.

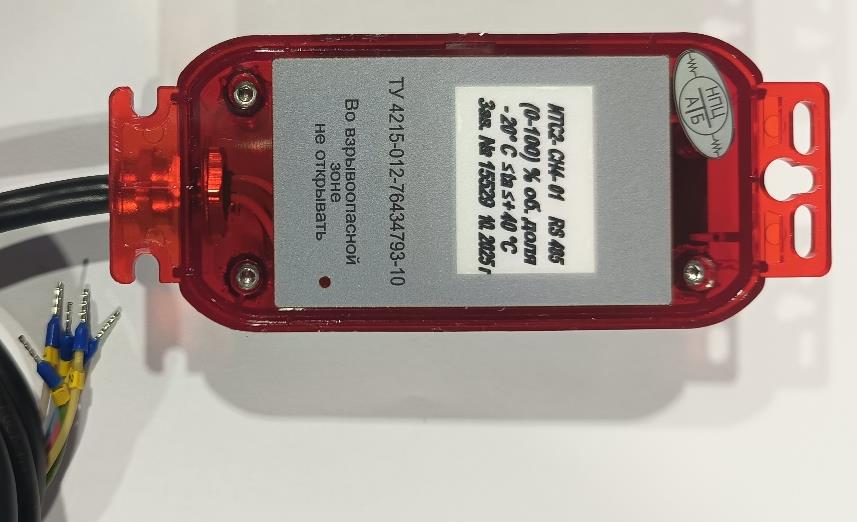

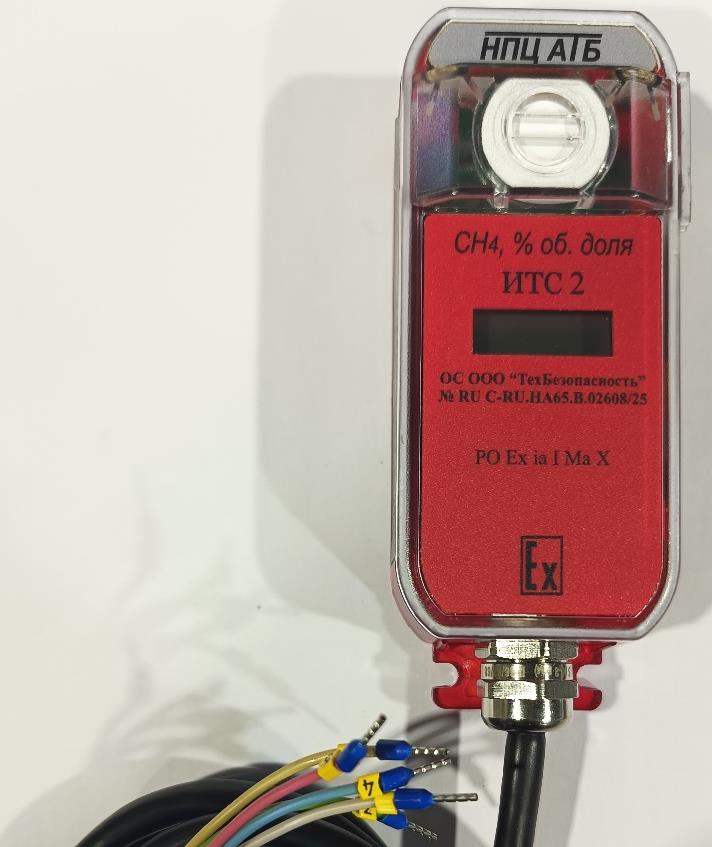

О бщий вид датчика с выходным кабелем представлен на рисунках 1 и 2. По внешнему виду исполнения датчиков отличаются шильдами (цвет и надписи).
Рисунок 1
Рисунок 2
Степень защиты корпуса датчиков от доступа к опасным частям, от попадания внутрь внешних твердых предметов и от проникновения воды по ГОСТ 14254-96 - IP66.
По устойчивости к воздействию климатических факторов датчики в зависимости от исполнения соответствуют исполнению УХЛ категории 2 по ГОСТ 15150-69 для работы в диапазоне температур, указанном в таблице 1.
Способ забора пробы - диффузионный.
Программное обеспечение

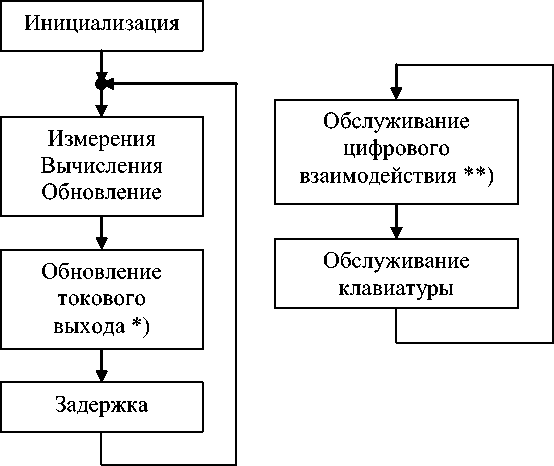

Датчики имеют встроенное ПО. Структура ПО представлена на рисунке 3
* - только для датчиков с аналоговым выходом
** - только для датчиков с цифровым выходом
Рисунок 3
Основной частью ПО является измерительный процесс. Его выполнение начинается в момент подачи напряжения питания с инициализации. Далее благодаря задержке один раз в требуемый период происходит измерение аналоговых и/или цифровых сигналов сенсоров, установленных в датчиках. На основании полученных значений производится расчет измеряемого компонента и его выведение на ЖКИ. В случае датчиками с аналоговым выходом на основании рассчитанной концентрации измеряемого компонента происходит формирование аналогового выхода.
В фоновом режиме происходит выполнение второй части ПО, которая отвечает за цифровое взаимодействие датчика с системой верхнего уровня (для датчиков с цифровым выходом) и за пользовательское меню. При получении запроса по цифровой сети запускаются процедуры, выполняющие формирование ответа и его непосредственную пересылку. При нажатии на кнопки клавиатуры датчика запускаются процедуры, выполняющие навигацию по пользовательскому меню.
21 Идентификационные данные программного обеспечения приведены в таблице 2.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора |
|
ss.txt |
ss.txt |
1.6 |
9325 |
Пошаговая процедура расчета шестнадцатиразрядной контрольной суммы: Загрузить 16-ти разрядный регистр числом FFFF16. 1. Выполнить операцию XOR (исключающее ИЛИ) над первым байтом программы (адрес первого байта 310016) и старшим байтом регистра. Поместить результат в регистр. 2. Сдвинуть регистр на один разряд вправо. 3. Если выдвинутый вправо бит единица, выполнить операцию XOR между регистром и полиномом А00116. 4. Если выдвинутый бит ноль, вернуться в шагу 3. 5. Повторять шаги 3 и 4 до тех пор, пока не будут выполнены 8 сдвигов регистра. 6. Выполнить операцию XOR над следующим байтом программы и регистром. 7. Повторять шаги 3-7 до тех пор, пока не будут выполнена операция XOR над всеми байтами программы (адрес последнего байта FFFF16) и регистром. Содержимое регистра представляет собой контрольную сумму программного обеспечения |
|
Примечание - контрольная сумма представлена в шестнадцатеричном формате. | ||||
Программное обеспечение датчиков имеет уровень защиты от непреднамеренных и преднамеренных изменений «С» в соответствии с МИ 3286-2010.
Технические характеристики
1 Датчики с цифровым выходным сигналом осуществляют обмен информацией с внешним управляющим контроллером по магистральному цифровому интерфейсу RS-485 по протоколу обмена MODBUS RTU.
2 Датчики с аналоговым выходным сигналом обеспечивают преобразование объемной доли измеряемого компонента в выходные электрические сигналы в соответствии с функциями преобразования, приведенными в таблице 3.
Таблица 3
|
Наименование |
Выходной сигнал, мА |
Диапазон преобразования |
Функция преобразования |
Формула определения концентрации |
|
ИТС2-СН4-03* |
4 - 12 |
(0 -5) % об.дол. |
I вых = 1,6С+4 |
I -4 С _ 'вых " 1,6 |
|
12 - 20 |
(5 -100) % об.дол. |
I ВЫХ = 0,0842С+11,579 |
С _ I ВЫХ -11,579 0,0842 | |
|
1 - 3 |
(0 -5) % об.дол. |
I вых = 0,4С+1 |
I -1 С _ -‘-ВЫХ 1 " 0,4 | |
|
3 - 5 |
(5 -100) % об.дол. |
I вых= 0,021С+2,895 |
С _ Iвых - 2,895 0,021 | |
|
ИТС2-СН4-04* |
4 - 12 |
(0 -5) % об.дол. |
I вых = 1,6С+4 |
I -4 С _ 'вых " 1,6 |
|
12 - 20 |
(5 -100) % об.дол. |
I ВЫХ = 0,0842С+11,579 |
С _ I ВЫХ -11,579 0,0842 | |
|
1 - 3 |
(0 -5) % об.дол. |
I вых = 0,4С+1 |
I -1 С _ 'вых 1 " 0,4 | |
|
3 - 5 |
(5 -100) % об.дол. |
I вых= 0,021С+2,895 |
С _ W - 2,895 0,021 | |
|
ИТС2-СН4-06 |
4 - 20 |
(0 - 100) % об.дол. |
I вых = 0,16С+4 |
I -4 Р _ 'вых " 0,16 |
|
1 - 5 |
(0 - 100) % об.дол. |
I вых = 0,04С+1 |
I -1 р _ -‘-ВЫХ 1 " 0,04 | |
|
ИТС2-ГГ-08 |
4 - 20 |
(0 - 100) %НКПР |
I вых = 0,16С+4 |
I -4 Р _ 'вых " 0,16 |
|
1 - 5 |
(0 - 100) %НКПР |
I вых = 0,04С+1 |
I -1 Р _ 'вых 1 " 0,04 | |
|
ИГС2-СХНУ-10 |
4 - 20 |
(0 - 100) %НКПР |
I вых = 0,16С+4 |
I -4 Р _ 'вых " 0,16 |
|
1 - 5 |
(0 - 100) %НКПР |
I вых = 0,04С+1 |
I -1 Р _ 'вых 1 " 0,04 | |
|
ИТС2-СО-12 |
4 - 20 |
(0 - 500) ppm |
I вых = 0,032С+4 |
I -4 С _'вых " 0,032 |
|
1 - 5 |
(0 - 500) ppm |
I вых = 0,008С+1 |
I -1 С _ 1вых 1 " 0,008 | |
|
ИТС2-СО-14 |
4 - 20 |
(0 - 5000) ppm |
I вых = 0,0032С+4 |
I -4 С _ 'вых " 0,0032 |
|
1 - 5 |
(0 - 5000) ppm |
I вых = 0,0008С+1 |
С _ |вых -1 " 0,0008 | |
|
ИТС2-О2-16 |
4 - 20 |
(0 - 25) % об.дол. |
I вых = 0,64С+4 |
I -4 Р _'вых " 0,64 |
|
1 - 5 |
(0 - 25) % об.дол. |
I вых = 0,16С+1 |
I -1 Р _ -‘-ВЫХ 1 " 0,16 |
|
Наименование |
Выходной сигнал, мА |
Диапазон преобразования |
Функция преобразования |
Формула определения концентрации |
|
ИТС2-Н28-18 |
4 - 20 |
(0 - 100) ppm |
I вых = 0,16С+4 |
I —4 Р _ ‘вых " 0,16 |
|
1 - 5 |
(0 - 100) ppm |
I вых = 0,04С+1 |
I -1 р _ ‘вых 1 " 0,04 | |
|
ИТС2-СО2-20 |
4 - 20 |
(0 - 10) % об.дол. |
I вых = 1,6С+4 |
I -4 С _‘вых _ 1,6 |
|
1 - 5 |
(0 - 10) % об.дол. |
I вых = 0,4С+1 |
I -1 С _ ‘вых 1 " 0,4 | |
|
KTC2-NO-22 |
4 - 20 |
(0 - 100) ppm |
I вых = 0,16С+4 |
I -4 Р _ ‘вых " 0,16 |
|
1 - 5 |
(0 - 100) ppm |
I вых = 0,04С+1 |
I -1 Р _ ‘вых 1 " 0,04 | |
|
KTC2-NO2-24 |
4 - 20 |
(0 - 100) ppm |
I вых = 0,16С+4 |
I -4 Р _ ‘вых " 0,16 |
|
1 - 5 |
(0 - 100) ppm |
I вых = 0,04С+1 |
С _ |вых -1 0,04 | |
|
ИТС2-СН4-26* |
4 - 12 |
(0 -5) % об.дол. |
I вых = 1,6С+4 |
I -4 С _‘вых _ 1,6 |
|
12 - 20 |
(5 -100) % об.дол. |
I ВЫХ = 0,0842С+11,579 |
С _ I вых -11,579 0,0842 | |
|
1 - 3 |
(0 -5) % об.дол. |
I вых = 0,4С+1 |
I -1 С _ ‘вых 1 " 0,4 | |
|
3 - 5 |
(5 -100) % об.дол. |
I вых= 0,021С+2,895 |
С _ Iвых - 2,895 0,021 | |
|
ИТС2-Н2-28 |
4 - 20 |
(0 - 2000) ppm |
I вых = 0,008С+4 |
I -4 С _ ‘вых " 0,008 |
|
1 - 5 |
(0 - 2000) ppm |
I вых = 0,002С+1 |
I -1 С _ -‘-ВЫХ 1 " 0,002 |
Примечания
1 1вых - значение выходного тока, мА.
2 * По требованию заказчика исполнения датчика ИТС2-СН4-03, ИТС2-СН4-04 и ИТС2-СН4-26 могут быть изготовлены со следующими функциями преобразования:
|
Выходной сигнал, мА |
Диапазон преобразования, % б.доля |
Функция преобразования |
Формула определения концентрации |
|
4 - 20 |
0 - 5 |
I вых = 3,2С + 4 |
I -4 С _ ‘вых " 3,2 |
|
1 - 5 |
0 - 5 |
I вых = 0,8С + 1 |
I -1 Р _ -‘-ВЫХ 1 " 0,8 |
При этом пределы допускаемой основной абсолютной погрешности в диапазоне измерения объемной доли метана от 0 до 2,5 %:
- ± 0,1 % - для ИТС2-СН4-03, ИТС2-СН4-26;
- ± 0,2 % - для ИТС2-СН4-04.
3 Диапазоны измерений и диапазоны показаний датчиков соответствуют значениям, указанным в таблице 4
4 Пределы допускаемой основной погрешности датчиков соответствуют значениям, указанным в таблице 4
Таблица 4
|
Наименование |
Единица измерения |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
|
ИТС2-СН4-01 |
%, об. доля |
от 0 до 100 |
от 0 до 2,5 |
Ад = ± 0,1 |
|
от 5 до 100 |
Ад = ± 3,0 | |||
|
ИТС2-СН4-02 |
%, об. доля |
от 0 до 100 |
от 0 до 2,5 |
Ад = ± 0,2 |
|
ИТС2-СН4-03 |
%, об.доля |
от 0 до 100 |
от 0 до 2,5 |
Ад = ± 0,1 |
|
от 5 до 100 |
Ад = ± 3,0 | |||
|
ИТС2-СН4-04 |
%, об. доля |
от 0 до 100 |
от 0 до 2,5 |
Ад = ± 0,2 |
|
ИТС2-СН4-05 |
%, об. доля |
от 0 до 100 |
от 0 до 100 |
Ад = ± 3,0 |
|
ИТС2-СН4-06 |
%, об.доля |
от 0 до 100 |
от 0 до 100 |
Ад = ± 3,0 |
|
ИТС2-ГГ-07 |
% НКПР |
от 0 до 100 |
от 0 до 57 |
Ад = ± 5,0 |
|
ИТС2-ГГ-08 |
% НКПР |
от 0 до 100 |
от 0 до 57 |
Ад = ± 5,0 |
|
ИТС2-СХНУ-09 |
% НКПР |
от 0 до 100 |
от 0 до 100 |
Ад = ± 5,0 по поверочному компоненту (СН4) Ад = ± 7,0 по неповерочному компоненту |
|
ИТС2-СХНУ-10 |
% НКПР |
от 0 до 100 |
от 0 до 100 |
Ад = ± 5,0 по поверочному компоненту (СН4) Ад = ± 7,0 по неповерочному компоненту |
|
ИТС2-СО-11 |
ppm (млн-1) |
от 0 до 500 |
от 0 до 50 |
Ад = ± 5,0 |
|
от 50 до 500 |
5д = ± 10 % | |||
|
ИТС2-СО-12 |
ppm (млн-1) |
от 0 до 500 |
от 0 до 50 |
Ад = ± 5,0 |
|
от 50 до 500 |
5д = ± 10 % | |||
|
ИТС2-СО-13 |
ppm (млн-1) |
от 0 до 5000 |
от 0 до 500 |
Ад = ± 50 |
|
от 500 до 5000 |
5д = ± 10 % | |||
|
ИТС2-СО-14 |
ppm (млн-1) |
от 0 до 5000 |
от 0 до 500 |
Ад = ± 50 |
|
от 500 до 5000 |
5д = ± 10 % | |||
|
ИТС2-О2-15 |
%, об. доля |
от 0 до 25 |
от 0 до 25 |
АД = ± 0,6 |
|
ИТС2-О2-16 | ||||
|
ИТС2-Н28-17 |
ppm (млн-1) |
от 0 до 100 |
от 0 до 10 |
Ад = ± 1,5 |
|
от 10 до 100 |
5д = ± 15 % | |||
|
ИТС2-Н28-18 |
ppm (млн-1) |
от 0 до 100 |
от 0 до 10 |
Ад = ± 1,5 |
|
от 10 до 100 |
5д = ± 15 % | |||
|
ИТС2-СО2-19 |
%, об. доля |
от 0 до 10 |
от 0 до 2 |
Ад = ± 0,1 |
|
ИТС2-СО2-20 | ||||
|
KTC2-NO-21 |
ppm (млн 1) |
от 0 до 100 |
от 0 до 20 |
Ад = ± (1 + 0,1 -Свх) |
|
KTC2-NO-22 | ||||
|
KTC2-NO2-23 |
ppm (млн 1) |
от 0 до 100 |
от 0 до 20 |
Ад = ± (0,5 + 0,1-Свх) |
|
KTC2-NO2-24 |
|
Наименование |
Единица измерения |
Диапазон показаний |
Диапазон измерений |
Пределы допускаемой основной погрешности |
|
ИТС2-СН4-25 |
%, об. доля |
от 0 до 100 |
от 0 до 2 |
Ад = ± 0,1 |
|
от 2 до 100 |
5д = ± 5,0 % | |||
|
ИТС2-СН4-26 |
%, об. доля |
от 0 до 100 |
от 0 до 2 |
Ад = ± 0,1 |
|
от 2 до 100 |
5д = ± 5,0 % | |||
|
ИТС2-Н2-27 |
ppm (млн 1) |
от 0 до 2000 |
от 0 до 1500 |
Ад = ± (2 +0,12-Свх) |
|
ИТС2-Н2-28 |
Примечание - Свх - объемная доля контролируемого компонента на входе датчика, млн-1
5 Датчики с цифровым выходным сигналом (кроме датчиков, основанных на термокондуктометрическом методе измерения) имеют два порога срабатывания сигнализации программно устанавливаемых в диапазоне согласно таблице 5.
Таблица 5
|
Наименование |
Единица измерения |
Диапазон установки порогов сигнализации |
Значение порога срабатывания сигнализации, устанавливаемого на предприятии-изготовителе | |
|
предупредительного |
аварийного | |||
|
ИТС2-СН4-01 |
объемная доля, % |
от 0,5 до 2,5 |
1 |
2 |
|
ИТС2-СН4-02 | ||||
|
ИТС2-ГГ-07 |
% НКПР |
от 10 до 57 |
20 |
40 |
|
ИТС2-СХНУ-09 |
% НКПР |
от 10 до 100 | ||
|
ИТС2-СО-11 |
ppm (млн-1) |
от 17 до 100 |
17 |
85 |
|
ИТС2-СО-13 |
ppm (млн-1) |
от 20 до 500 |
по заказу |
по заказу |
|
ИТС2-О2-15 |
объемная доля, % |
от 18 до 20 |
20 |
18 |
|
ИТС2-Н28-17 |
ppm (млн-1) |
от 2 до 100 |
6 |
20 |
|
ИТС2-СО2-19 |
объемная доля, % |
от 0,5 до 2,0 |
1 |
1,5 |
|
ИТС2-\О-21 |
ppm (млн-1) |
от 0,5 до 20 |
по заказу |
по заказу |
|
HTC2-NO2-23 |
ppm (млн-1) |
от 0,5 до 20 |
по заказу |
по заказу |
|
ИТС2-СН4-25 |
объемная доля, % |
от 0,5 до 2,5 |
1 |
2 |
|
Примечания 1 Значения порогов срабатывания аварийной сигнализации должны указываться при заказе датчиков 2 При выпуске из производства, если не оговорено в заказе, должны быть установлены значения порогов срабатывания сигнализации, указанные в таблице 5. 3 Установленные значения порогов срабатывания аварийной сигнализации должны фиксироваться в паспорте на датчик. 4 Значения порогов срабатывания аварийной сигнализации могут быть изменены при эксплуатации только на предприятии-изготовителе или в его региональных сервисных центрах. | ||||
6 Пределы допускаемой вариации выходного сигнала датчиков не более половины основной абсолютной погрешности.
7 Время прогрева датчиков не более:
- 90 с для ИТС2-СН4-25, ИТС2-СН4-26;
- 60 с для всех остальных исполнений.
8 Предел допускаемого времени установления показаний на уровне 90 % от установившегося значения (Т0,9) не более указанного в таблице 6
9 Время работы датчиков без ручной корректировки показаний не менее указанного в таблице 6.
Таблица 6
|
Наименование |
Т0,9, с |
Время работы без ручной корректировки показаний, сут |
|
ИТС2-СН4-01 |
20 |
30 |
|
ИТС2-СН4-02 |
20 |
30 |
|
ИТС2-СН4-03 |
20 |
30 |
|
ИТС2-СН4-04 |
20 |
30 |
|
ИТС2-СН4-05 |
20 |
180 |
|
ИТС2-СН4-06 |
20 |
180 |
|
ИТС2-ГГ-07 |
20 |
30 |
|
ИТС2-ГГ-08 |
20 |
30 |
|
ИТС2-СХНУ-09 |
40 |
90 |
|
ИТС2-СХНУ-10 |
40 |
90 |
|
ИТС2-СО-11 |
45 |
90 |
|
ИТС2-СО-12 |
45 |
90 |
|
ИТС2-СО-13 |
45 |
90 |
|
ИТС2-СО-14 |
45 |
90 |
|
ИТС2-О2-15 |
30 |
90 |
|
ИТС2-О2-16 |
30 |
90 |
|
ИТС2-Н28-17 |
45 |
90 |
|
ИТС2-Н28-18 |
45 |
90 |
|
ИТС2-СО2-19 |
30 |
90 |
|
ИТС2-СО2-20 |
30 |
90 |
|
KTC2-NO-21 |
45 |
90 |
|
KTC2-NO-22 |
45 |
90 |
|
KTC2-NO2-23 |
45 |
90 |
|
KTC2-NO2-24 |
45 |
90 |
|
ИТС2-СН4-25 |
30 |
90 |
|
ИТС2-СН4-26 |
30 |
90 |
|
ИТС2-Н2-27 |
100 |
30 |
|
ИТС2-Н2-28 |
100 |
30 |
10 Пределы допускаемой дополнительной погрешности датчиков от изменения температуры окружающей среды на каждые 10 °С в пределах рабочих условий эксплуатации соответствуют данным, указанным в таблице 7.
11 Пределы допускаемой дополнительной погрешности датчиков от изменения атмосферного давления в пределах рабочих условий эксплуатации соответствуют данным, указанным в таблице 7.
12 Пределы допускаемой дополнительной погрешности датчиков от изменения относительной влажности анализируемой среды в пределах рабочих условий эксплуатации соответствуют данным, указанным в таблице 7.
Таблица 7
|
Наименование |
Значение дополнительной погрешности в долях Лд от изменения | ||
|
температуры окружающей среды |
атмосферного давления |
относительной влажности окружающей среды | |
|
1 |
2 |
3 |
4 |
|
ИТС2-СН4-01 |
1,0 |
1,0 |
1,0 |
|
ИТС2-СН4-02 |
1,0 |
1,0 |
1,0 |
|
1 |
2 |
3 |
4 |
|
ИТС2-СН4-03 |
1,0 |
1,0 |
1,0 |
|
ИТС2-СН4-04 |
1,0 |
1,0 |
1,0 |
|
ИТС2-СН4-05 |
1,0 |
1,0 |
1,0 |
|
ИТС2-СН4-06 |
1,0 |
1,0 |
1,0 |
|
ИТС2-ГГ-07 |
0,5 |
1,0 |
1,0 |
|
ИТС2-ГГ-08 |
0,5 |
1,0 |
1,0 |
|
ИТС2-СХНУ-09 |
0,5 |
1,0 |
1,0 |
|
ИТС2-СХНУ-10 |
0,5 |
1,0 |
1,0 |
|
ИТС2-СО-11 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
|
ИТС2-СО-12 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
|
ИТС2-СО-13 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
|
ИТС2-СО-14 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
|
ИТС2-О2-15 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
|
ИТС2-О2-16 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
|
ИТС2-Н28-17 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
|
ИТС2-Н28-18 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
|
ИТС2-СО2-19 |
0,5 |
2 |
0,4 на каждые 15 % |
|
ИТС2-СО2-20 |
0,5 |
2 |
0,4 на каждые 15 % |
|
KTC2-NO-21 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
|
KTC2-NO-22 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
|
HTC2-NO2-23 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
|
KTC2-NO2-24 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
|
ИТС2-СН4-25 |
0,5 |
2 |
0,4 на каждые 15 % |
|
ИТС2-СН4-26 |
0,5 |
2 |
0,4 на каждые 15 % |
|
ИТС2-Н2-27 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4на каждые 15 % |
|
ИТС2-Н2-28 |
0,4 |
0,2 на каждые 30 мм рт.ст. |
0,4 на каждые 15 % |
13 Датчики устойчивы к воздействию синусоидальной вибрации с частотой (5 - 35) Гц и амплитудой не более 0,35 мм.
14 Датчики устойчивы к изменению пространственного положения.
15 Электрическое питание датчиков осуществляется от внешней искробезопасной цепи уровня «ia» с напряжением от 6 до 12 В. Номинальное напряжение питания - 12 В.
Примечания
1 По заказу потребителя выпускаются датчики с напряжением питания 24 В.
2 При использовании датчиков в невзрывоопасной среде допускается питание от источника в общепромышленном исполнении.
16 Максимальный ток потребления датчиков в импульсе (Imax) и ток потребления покоя (1пок) при ипит = 12 В в зависимости от метода измерения и вида выходного сигнала не более значений, указанных в таблице 8.
|
Наименование |
Метод измерения |
Выходной сигнал |
Imax, мА |
1пок, мА |
|
ИТС2-СН4-01 |
Термокаталитический |
Цифровой |
25 |
2 |
|
ИТС2-СН4-02 | ||||
|
ИТС2-СН4-03 |
(1 - 5) мА |
26 |
3 | |
|
(4 - 20) мА |
27 |
4 | ||
|
ИТС2-СН4-04 |
(1 - 5) мА |
26 |
3 | |
|
(4 - 20) мА |
27 |
4 | ||
|
ИТС2-СН4-05 |
Термокондуктометрический |
Цифровой |
25 |
2 |
|
ИТС2-СН4-06 |
(1 - 5) мА |
26 |
3 | |
|
(4 - 20) мА |
27 |
4 | ||
|
ИТС2-ГГ-07 |
Термокаталитический |
Цифровой |
25 |
2 |
|
ИТС2-ГГ-08 |
(1 - 5) мА |
26 |
3 | |
|
(4 - 20) мА |
27 |
4 | ||
|
ИТС2-СХНУ-09 |
Цифровой |
25 |
2 | |
|
ИТС2-СХНУ-10 |
(1 - 5) мА |
26 |
3 | |
|
(4 - 20) мА |
27 |
4 | ||
|
ИТС2-СО-11 |
Электрохимический |
Цифровой |
4 |
2 |
|
ИТС2-СО-12 |
(1 - 5) мА |
5 |
3 | |
|
(4 - 20) мА |
6 |
4 | ||
|
ИТС2-СО-13 |
Цифровой |
4 |
2 | |
|
ИТС2-СО-14 |
(1 - 5) мА |
5 |
3 | |
|
(4 - 20) мА |
6 |
4 | ||
|
ИТС2-О2-15 |
Электрохимический |
Цифровой |
4 |
2 |
|
ИТС2-О2-16 |
(1 - 5) мА |
7 |
5 | |
|
(4 - 20) мА |
12 |
10 | ||
|
ИТС2-Н28-17 |
Цифровой |
4 |
2 | |
|
ИТС2-Н28-18 |
(1 - 5) мА |
5 |
3 | |
|
(4 - 20) мА |
6 |
4 | ||
|
ИТС2-СО2-19 |
Оптический инфракрасный |
Цифровой |
8 |
4 |
|
ИТС2-СО2-20 |
(1 - 5) мА |
9 |
5 | |
|
(4 - 20) мА |
10 |
6 | ||
|
KTC2-NO-21 |
Электрохимический |
Цифровой |
4 |
2 |
|
KTC2-NO-22 |
(1 - 5) мА |
5 |
3 | |
|
(4 - 20) мА |
6 |
4 | ||
|
KTC2-NO2-23 |
Цифровой |
4 |
2 | |
|
KTC2-NO2-24 |
(1 - 5) мА |
5 |
3 | |
|
(4 - 20) мА |
6 |
4 | ||
|
ИТС2-СН4-25 |
Оптический инфракрасный |
Цифровой |
8 |
4 |
|
ИТС2-СН4-26 |
(1 - 5) мА |
9 |
5 | |
|
(4 - 20) мА |
10 |
6 | ||
|
ИТС2-Н2-27 |
Электрохимический |
Цифровой |
4 |
2 |
|
ИТС2-Н2-28 |
(1 - 5) мА |
5 |
3 |
17 Условия эксплуатации датчиков:
1) диапазон температуры окружающей среды указан в таблице 1;
2) относительная влажность до 100 % при температуре 35 °С без конденсации влаги;
3) диапазон атмосферного давления указан в таблице 1;
4) содержание пыли не более 1 г/м3;
5) вибрация с частотой (5 - 35) Гц и амплитудой не более 0,35 мм;
6) содержание вредных веществ в контролируемой среде (каталитических ядов, снижающих каталитическую активность чувствительных элементов (ЧЭ) датчиков СН4, (СН + Н2), СхНу; агрессивных веществ, разрушающих огнепреградитель, токоподводы и ЧЭ датчиков), не должно превышать предельно-допустимых концентраций (ПДК) согласно ГОСТ 12.1.005-88.
При наличии вредных веществ в контролируемой среде периодичность корректировки чувствительности датчиков СН4, (СН4 + Н2), СхНу подбирается применительно к конкретным условиям, при этом срок службы датчиков может сокращаться.
18 Габаритные размеры датчиков с выходным разъемом (без учета длины кабеля), мм, не более: длина - 40; ширина - 55; высота - 145.
19 Масса датчиков (без учета массы кабеля) не более 0,25 кг.
20 Средний полный срок службы датчиков в условиях эксплуатации, указанных в руководстве по эксплуатации, - не менее 6 лет.
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки датчиков должен соответствовать указанному в таблице 9
Таблица 9
|
Обозначение |
Наименование |
Кол. |
Примечание |
|
Датчик горючих газов интеллектуальный стационарный ИТС2 |
1 шт. |
Согласно исполнению | |
|
АТРВ.413419.002 РЭ |
Руководство по эксплуатации |
1 экз. |
*) |
|
Приложение А к АТРВ.413419.002 РЭ |
Методика поверки | ||
|
АТРВ.413419.002 ПС |
Паспорт |
1 экз. | |
|
АТРВ. 305312.002 |
Насадка |
1 шт. |
*) |
|
Ключ специальный |
1 шт. | ||
|
Розетка SP2110/S5 |
1 шт. |
При поставке датчиков с выходным разъемом | |
|
Упаковка |
1 шт. | ||
|
Примечания 1 За отдельную плату предприятие-изготовитель поставляет: - термокаталитический сенсор взамен отработавшего свой ресурс; - электрохимические сенсоры взамен отработавших свой ресурс; - оптические сенсоры взамен отработавших свой ресурс; - CD-диск с программным обеспечением АТРВ.431214.002 и протоколом обмена для датчиков с цифровым выходным сигналом. 2 Элементы, отмеченные знаком «*)» поставляются по одному на каждые пять датчиков, но не менее одного на партию. 3 Изменить длину кабеля допускается по отдельному договору. | |||
Сведения о методах измерений
Методики измерений приведены в руководстве по эксплуатации.
Нормативные документы
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие
технические условия;
ГОСТ 24032-80 Приборы шахтные газоаналитические. Общие технические требования. Методы испытаний;
ГОСТ 22782.3-77 Электрооборудование взрывозащищенное со специальным видом взрывозащиты. Технические требования и методы испытаний;
ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования;
ГОСТ IEC 60079-1-2011 Взрывоопасные среды. Часть 1. Оборудование с видом взрывозащиты «взрывонепроницаемые оболочки "d"»;
ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i»;
ГОСТ Р 52350.29.1-2010 (МЭК 60079-29-1-2007). Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;
ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах;
Технические условия ТУ 4215-012-76434793-10.
Смотрите также
