Весы неавтоматического действия BM-20, BM-22, BM-252, BM-200, BM-300, BM-500
| Номер в ГРСИ РФ: | 51294-12 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "A&D Company Ltd.", Япония |
Весы неавтоматического действия BM-20, BM-22, BM-252, BM-200, BM-300, BM-500 (далее весы) предназначены для статического определения массы веществ и материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51294-12 |
| Действует | по 21.09.2017 |
| Наименование | Весы неавтоматического действия |
| Модель | BM-20, BM-22, BM-252, BM-200, BM-300, BM-500 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d63f9c95-1ace-fd99-0e19-7e7d3dea5f91 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.01 |
| Год регистрации | 2012 |
| Страна-производитель | Япония |
| Информация о сертификате | |
| Срок действия сертификата | 21.09.2017 |
| Номер сертификата | 48193 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 775 п. 29 от 21.09.2012 |
Производитель / Заявитель
Фирма "A&D Company Ltd.", ЯПОНИЯ
Япония
Поверка
| Методика поверки / информация о поверке | МП 51294-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 421 (98%) |
| Неуспешных поверок (СИ непригодно) | 10 (2 %) |
| Актуальность информации | 16.12.2025 |
Поверители
Скачать
|
51294-12: Описание типа
2012-51294-12.pdf
|
Скачать | 135.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Весы неавтоматического действия BM-20, BM-22, BM-252, BM-200, BM-300, BM-500 (далее весы) предназначены для статического определения массы веществ и материалов.
Описание
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством (здесь и далее терминология приведена в соответствии с ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»). Весы оснащаются ветрозащитной витриной.
Общий вид весов представлен на рисунке 1.
Рисунок 1 - Общий вид весов
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Затем этот сигнал преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.
Питание весов осуществляется через адаптер сетевого питания. Весы оснащены последовательным интерфейсом передачи данных RS232C.
В зависимости от модификации весы снабжены следующими устройствами:
- полуавтоматическое устройство установки нуля;
- устройство первоначальной установки нуля;
- устройство слежения за нулем;
- устройство индикации отклонения от нуля;
- устройство установки нуля и уравновешивания тары;
- устройство выборки массы тары;
- полуавтоматическое устройство юстировки чувствительности встроенным грузом.
Весы имеют следующие режимы работы:
- счетный режим;
- суммирование;
- вычисление процентных соотношений.

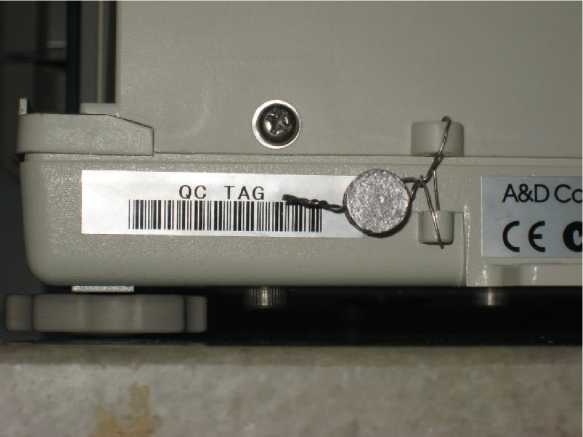

Рисунок 2 - Схема пломбировки весов
Весы выпускаются в модификациях: BM-20, BM-22, BM-252, BM-200, BM-300, BM-500, отличающихся метрологическими характеристиками.
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой, которая находится на задней поверхности корпуса весов. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 - «А».
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Весы BM |
* |
P-1.31; P-1.32, P-1.40. |
* |
* |
* Примечание - Идентификационное наименование программного обеспечения, цифро-
вой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
Технические характеристики
Таблица 2
|
Наименование характеристик |
BM-20 |
BM-22 |
BM-252 |
BM-200 |
BM-300 |
BM-500 |
|
Максимальная нагрузка, г |
22 |
5,1/22 |
250 |
220 |
320 |
520 |
|
Минимальная нагрузка, мг |
0,1 |
0,1 |
1,0 |
10 |
10 |
10 |
|
Дискретность, d, мг |
0,001 |
до 5,1 г -0,001 св. 5,1 г -0,01 |
0,01 |
0,1 |
0,1 |
0,1 |
|
Среднеквадратическое отклонение (СКО), мг |
0,0025 |
до 5,1 г -0,01 св. 5,1 г -0,004 |
0,03 |
0,1 |
0,2 |
0,2 |
|
Погрешность от нелинейности, мг |
±0,010 |
до 5,1 г -±0,02 св. 5,1 г -±0,010 |
±0,10 |
±0,2 |
±0,3 |
±0,5 |
|
Диапазон температур, °C |
от +10 до +30 | |||||
|
Параметры адаптера сетевого питания: - напряжение на входе, В - частота, Гц |
от 187 до 242 от 49 до 51 | |||||
|
Масса, кг |
10 | |||||
|
Г абаритные размеры, мм |
259x466x326 | |||||
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
1. Весы ................................................................................................................................1 шт.
2. Ветрозащитная витрина................................................................................................1 шт.
3. Адаптер сетевого питания ............................................................................................1 шт.
4. Руководство по эксплуатации ..................................................................................... 1 экз.
5. Методика поверки...............................................................................1 экз.
Поверка
осуществляется по документу МП 51294-12 «Весы неавтоматического действия BM-20, BM-22, BM-252, BM-200, BM-300, BM-500. Методика поверки», утвержденному ФГУП «ВНИИМС».
Идентификационные данные, а так же процедура идентификации программного обеспечения приведены в разделе 17 руководства по эксплуатации на весы.
Основные средства поверки: гири, соответствующие классу точности Е2 по ГОСТ 7328
2001.
Сведения о методах измерений
«Весы неавтоматического действия BM-20, BM-22, BM-252, BM-200, BM-300, BM-500.
Руководство по эксплуатации», раздел 6 «Взвешивание».
Нормативные документы
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы»
2. Техническая документация фирмы-изготовителя
Рекомендации к применению
Осуществление торговли и товарообменных операций, выполнении работ по расфасовке товаров.
