Весы настольные электронные ВР-06МС

Назначение

Весы настольные электронные ВР-06МС (далее - весы) предназначены для статического измерения массы товаров.

Описание

Принцип действия весов основан на преобразовании силы тяжести взвешиваемого груза весоизмерительным тензорезисторным датчиком (далее - датчик) в электрический сигнал с последующей обработкой его в цифровой вид и выдачей измеренных значений массы на цифровой дисплей (далее - дисплей).

Весы состоят из грузоприемного устройства, весоизмерительного устройства, клавиатуры и дисплеев, расположенных на корпусе или на стойке , прикрепленной к корпусу.

Различные варианты дисплеев и клавиатур, а также их расположение позволяют компоновать различные конструктивные исполнения весов (см. рисунки 1.. .8), обозначаемые в соответствии со структурой обозначения весов и таблицами 1...4.

Структура обозначения весов: [ 1 ] дефис [ 2 ] дефис [ 3 ]дефис [ 4 ] дефис[ 5 ], где:

[ 1 ] - ВР-06МС (обозначение типа весов);

[ 2 ] - обозначение модификации в соответствии с таблицей 1;

[ 3 ] - индекс в соответствии с таблицей 2 (тип дисплеев и их расположения);

[ 4 ] - индекс в соответствии с таблицей 3 (особенности исполнения, при наличии);

[ 5 ] - индекс в соответствии с таблицей 4 ( тип интерфейса, при наличии).

Весы выпускаются однодиапазонными и многоинтервальными, двенадцати модификаций, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного деления (е). Индекс модификации, количество поддиапазонов взвешивания многоинтервальных весов (i) и маркировка на табличке весов приведены в таблице 1.

Таблица 1

Таблица 2

Весы могут иметь особенности исполнения по температурному диапазону и наличию дополнительных клавиш прямого вызова цен из памяти, что отражается в обозначение в соответствии с таблицей 3.

Таблица 3

Весы могут иметь встроенный интерфейс типа RS-232 для сопряжения с внешним устройством. Индексы в обозначении весов в зависимости от типа внешнего устройства, приведены в таблице 4 Таблица 4

Пример записи обозначения весов при заказе (и в документации другой продукции, в которой они могут быть применены):

Весы настольные электронные ВР-06МС-15/2-АВРЖ-ТМ-И2.

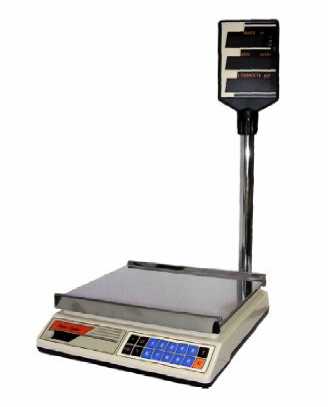

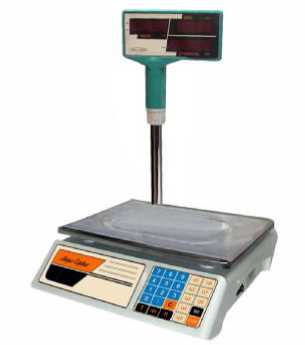

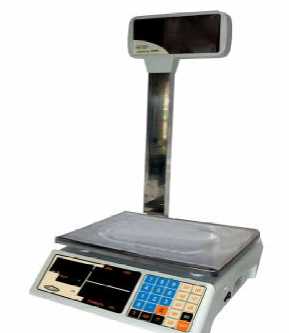

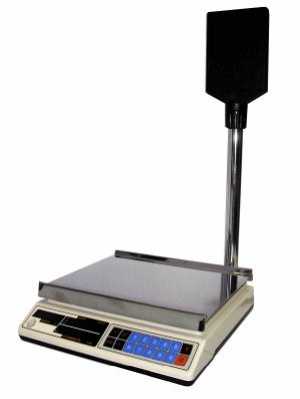

Варианты конструктивных исполнений весов:

Рис.3 - Весы ВР-06МС-АВР, АВРЖ, БВ, БВЖ

Рис.4 - Весы ВР-06МС-СР, СРЖ, Б, БЖ

Рис.5 - Весы ВР-06МС-АВР-Т, АВРЖ-Т

Рис.7 - Весы ВР-06МС-АВЖ-Т, АВ-Т

Рис.6 - Весы ВР-06МС-СР-Т, СРЖ-Т

В весах предусмотрены следующие устройства и функции:

- устройство первоначальной установки нуля весов (Т.2.7.2.4 по ГОСТ Р 53228-2008);

- устройство полуавтоматической установки нуля (Т.2.7.2.2 по ГОСТ Р 53228-2008);

- устройство слежения за нулем (Т.2.7.3 по ГОСТ Р 53228-2008);

- устройство выборки массы тары (Т.2.7.4.1 по ГОСТ Р 53228-2008);

- вычисление стоимости товаров по массе и цене;

- программирование цен товаров и вызов их из энергонезависимой памяти весов;

На весах должна быть прикреплена табличка (разрушающаяся при удалении), содержащая следующую информацию:

- наименование и обозначение весов;

- товарный знак предприятия-изготовителя;

- значение максимальной нагрузки (Max ...);

- значение минимальной нагрузки (Min ..);

- значение поверочного деления (е =.);

- обозначение класса точности весов по ГОСТ Р 53228-2008;

- знак утверждения типа средств измерения;

- цифровой идентификатор ПО;

- максимальный диапазон устройства выборки массы тары (Т = -...);

- диапазон рабочих температур (... оС /. оС);

- номер весов по системе нумерации предприятия-изготовителя;

- параметры электрического питания.

Программное обеспечение

Весы имеют встроенное программное обеспечение (далее - ПО), т.е. используется в стационарной аппаратной части с определенными программными средствами и не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств без нарушения пломбы поверителя.

Метрологически значимая часть ПО осуществляет следующие контролируемые функции:

- первоначальную установку нуля весов - не более ± 10 % Max;

- слежения за нулем - не более ± 2 % Max;

- полуавтоматическую установку нуля весов - не более ± 2 % Max;

- измерение массы;

- выборку массы тары в диапазоне от 0 до 10 % Max;

- вычисление стоимости товара;

- контроль за изменением конструктивных параметров (несбрасываемый счетчик количества изменений конструктивных параметров (юстировок)).

Идентификация и защита метрологически значимой части ПО весов производится с помощью отображаемого на дисплее при включении весов номера версии (идентификационного номера), цифрового идентификатора (контрольной суммы исполняемого кода) ПО, а также контрольного числа несбрасываемого счетчика количества изменений конструктивных параметров (юстировок) и сравнения их со значениями, указанными в таблице 4 настоящего описания, а также в разделах 4, 15 и 16 документа "Весы настольные электронные ВР-06МС. Руководство по эксплуатации".

Сведения об идентификационных данных ПО приведены в таблице 4.

Таблица 4_____________________________________________________________________________

Доступ к входу в режим изменения конструктивных параметров (юстировок) защищен от преднамеренных изменений с помощью пломбирования весов посредством нанесения поверителем пломбы на пластичный материал, устанавливаемой на пломбировочную чашку под грузоприемным устройством или на нижней стороне корпуса весов (см. Рисунок 8).

места пломбирования

Весы с индексом Т или М

Рисунок 8 - Схема пломбировки весов ВР-06МС

Контрольная сумма исполняемого кода, контрольное число несбрасываемого счетчика количества изменений конструктивных параметров (юстировок) и пломбирование весов в достаточной мере защищают метрологически значимую часть ПО и конструктивные параметры от преднамеренных и непреднамеренных изменений и соответствуют уровню "C" по МИ 32862010.

Технические характеристики

Значения максимальной нагрузки (Max), минимальной нагрузки (Min), поверочного деления (е), действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe), числа поверочных делений (n) в диапазонах взвешивания и диапазона выборки массы тары, в зависимости от модификации, приведены в таблице 5.

Таблица 5

Пределы допускаемой погрешности (mpe) в эксплуатации (у пользователя) равны удвоенному значению пределов допускаемой погрешности при поверке.

Класс точности по ГОСТ Р 53228-2008..............................................средний (Ш)

Диапазон рабочих температур, оС .................................................. от минус 10 до плюс 40

- для весов с индексом М в обозначении.......................................от 0 до плюс 40

Габаритные размеры весов, мм, не более.............................................540х370х370

Размеры грузоприемного устройства, мм, не более...................................370х235

Масса весов, кг, не более............................................................................5

Электрическое питание:

от сети переменного тока (через адаптер)

+ 22

- напряжением, В..................................................................................................220— 33

- частотой, Гц..........................................................................................................50 ±1

от встраиваемого аккумулятора

- напряжением, В ........................................................................................................... 6

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.

Комплектность

Весы...............................................................................................................................1 экз.

Руководство по эксплуатации.....................................................................................1 экз.

Поверка

осуществляется по ГОСТ Р 53228-2008 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания".

Основное поверочное средство - эталонные гири 4-го разряда в соответствии с ГОСТ 8.021-2005 "Государственная поверочная схема для средств измерения массы".

Сведения о методах измерений

Методы измерений приведены в разделе 4 документа "Весы настольные электронные

ВР-06МС. Руководство по эксплуатации".

Нормативные документы

1. ГОСТ Р 53228-2008 "Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания"

2. ГОСТ 8. 021-2005 "Государственная поверочная схема для средств измерений массы"

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
