Термопреобразователи сопротивления ТСМr и ТСПr

Термопреобразователи сопротивления ТСМr и ТСПr (Фото 2)

Термопреобразователи сопротивления ТСМr и ТСПr (Фото 3)

Термопреобразователи сопротивления ТСМr и ТСПr (Фото 4)

Номер в ГРСИ РФ:	51307-12
Категория:	Термопреобразователи
Производитель / заявитель:	ООО "НПК "РЭЛСИБ", г.Новосибирск

Скачать

	51307-12: Описание типа 2026-51307-12.pdf	Скачать	205 КБ
	Свидетельство об утверждении типа СИ	Открыть	...

Заказ

Тел.: 8 (800) 777-30-25

E-Mail: all-pribors@novapribor.ru

Поставщик: ООО ТК «Олдис»

ОФОРМИТЬ ЗАЯВКУ

Поверка

Термопреобразователи сопротивления ТСМr и ТСПr поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Термопреобразователи сопротивления ТСМг и ТСПг (в дальнейшем термопреобразователи) предназначены для измерения температуры жидких, газообразных, сыпучих сред и твердых тел, химически неагрессивных и не разрушающих материал защитного корпуса.

Информация по Госреестру

Основные данные
Номер по Госреестру	51307-12
Действует	по 20.07.2022
Наименование	Термопреобразователи сопротивления
Модель	ТСМr и ТСПr
Код идентификации производства	ОС СИ не соответствует критериям подтверждения производства на территории РФ в соответствии с постановлением №719
Характер производства	Серийное
Идентификатор записи ФИФ ОЕИ	e2de68a9-d500-dc0d-3480-198e7af59445
Год регистрации	2012

Информация устарела

Общие данные
Класс СИ	32.02
Год регистрации	2012
Страна-производитель	Россия
Информация о сертификате
Срок действия сертификата	21.09.2017
Номер сертификата	48206
Тип сертификата (C - серия/E - партия)	C
Дата протокола	Приказ 775 п. 42 от 21.09.2012

Производитель / Заявитель

ООО "НПК "РЭЛСИБ", РОССИЯ, г.Новосибирск

Россия

Поверка

Методика поверки / информация о поверке	ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Межповерочный интервал / Периодичность поверки	2 года
Зарегистрировано поверок	13849 Показать результаты
Найдено поверителей	125 Показать поверителей
Успешных поверок (СИ пригодно)	13776 (99%)
Неуспешных поверок (СИ непригодно)	73 (1 %)
Актуальность информации	08.02.2026

Найти результаты поверки

Поверители

Онлайн-сервис метрологических услуг

Термопреобразователи сопротивления ТСМr и ТСПr поверка на: www.ktopoverit.ru

Онлайн-сервис метрологических услуг

ЗАКАЗАТЬ ПОВЕРКУ

Для запуска приложения необходим JS

Пожалуйста, включите JavaScript или воспользуйтесь другим браузером.

Скачать

51307-12: Описание типа 2017-51307-12.pdf Файл устарел	Скачать	142.4 КБ
51307-12: Описание типа 2026-51307-12.pdf	Скачать	205 КБ
Свидетельство об утверждении типа СИ	Открыть	...

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип действия термопреобразователей основан на известной зависимости электрического сопротивления платины (меди) от температуры. Термопреобразователь представляет собой чувствительный элемент из платины (для ТСПг) или меди ( для ТСМг), помещенный в защитную арматуру. Чувствительный элемент представляет собой малогабаритную катушку сопротивления специальной намотки из платиновой (медной) проволоки или тонкую плёнку из платины (меди) на керамической подложке. Чувствительный элемент, соединяется при помощи выводов с герметичной клеммной головкой или же выводные проводники выведены через уплотнение в наружной части защитной арматуры. Термопреобразователи сопротивления ТСМг и ТСПг имеют по 15 конструктивных исполнений в зависимости от номинальной статической характеристики, конструктивного оформления, диапазона измеряемых температур, класса допуска и схемы внутренних соединений.

Программное обеспечение отсутствует.

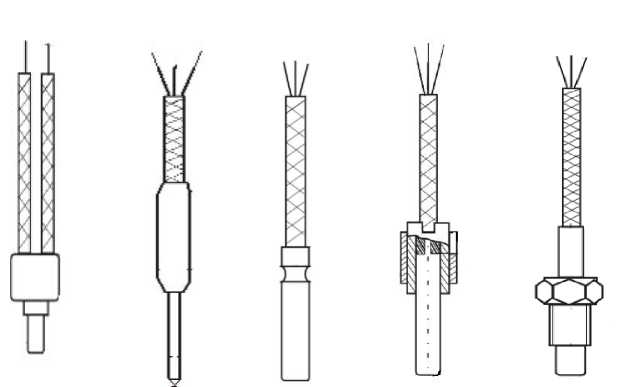

ТСМг-KO ТСМг-КШ ТСМг-К2 ТСМг-К2-1 ТСМг-КЗ

ТСПг-KO ТСПг-КШ ТСПг-К2 ТСПг-К2-1 ТСПг-КЗ

ТСМг-К5

ТСПг-К5

ТСМг-К9

ТСПг-К9

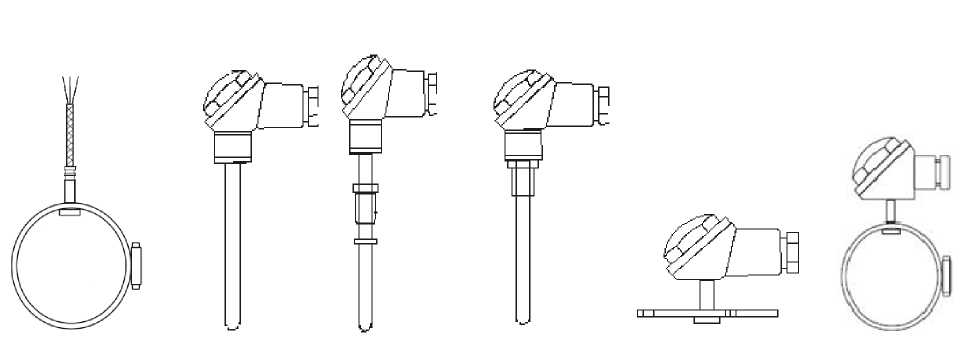

ТСМг-Кл1-1

ТСПг-Кл1-1

ТСМг-Кл1-2

ТСПг-Кл1-2

ТСМг-Кл1-3

ТСПг-Кл1-3

ТСМг-Кл2-1

ТСПг-Кл2-1

ТСМг-Кл2-2

ТСПг -Кл2-2

ТСМг-КлЗ-1

ТСМг-Кл4

ТСПг-Кл4

ТСПг-КлЗ-1

Технические характеристики

Метрологические и технические характеристики термопреобразователей сопротивления приведены в таблице 1.

Знак утверждения типа

Знак утверждения типа наносится на титульные листы паспорта типографским способом.

Комплектность

- термопреобразователь сопротивления - 1 шт

- руководство по эксплуатации - 1 экз. на партию по требованию заказчика

- паспорт - 1 экз.

Поверка

ГСИ. Термопреобразователи сопротивления из При поверке применяются: термометры 100 3-го разряда; термостат жидкостный нестабильность поддержания температуры диапазон температур от 40 до 200 °C, ±0,05°С; прецизионный цифровой мост

осуществляется по ГОСТ 8.461-2009 платины, меди и никеля. Методика поверки", сопротивления платиновые эталонные ЭТС мод.7312, воспроизводимая температура 0°С, ±0,003°С; термостат регулируемый ТР-1М, нестабильность поддержания температуры постоянного тока 1590 , погрешность +0,5 мК .

Лист № 3

всего листов 7

Таблица 1

Наименование параметров и характеристик	ТСПг
	конструктивные исполнения
	КО	К1И	К2	К2-1	КЗ	К4	К5	К9
Диапазон измеряемых температур, °C	от -50 до 150	от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 180
Номинальная статическая характеристика	РН 00, РН ООО	РН 00,РН 000, 50ПД00П	РН 00,РН 000, 50ПД00П	РН 00,РН 000, 50ПД00П	РН 00,РН 000,	РН 00,РН 000, 50ПД00П	РН 00,РН 000,	РН 00,РН 000,
Номинальное сопротивление, Ом	100,1000	50,100,1000	50,100,1000	50,100,1000	100,1000	50,100,1000	100,1000	100,1000
Класс допуска	В	В	А, В	А, В	В	А, В	В	В
Допуск, отклонение от НСХ, °C	класс А±(0,15 + 0,002 111), класс В±(0,3 + 0,005111, где t-измеряемая температура
Время термической реакции, с, не более	4	3;7	3;7;9;15	7;9	12	10;12;15;20	7; 9	15
Защита от воды и пыли	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54
Схема соединений выводов	2-х, 3-х проводная	3-х проводная	2-х,3-х проводная	2-х,3-х проводная	2-х,3-х проводная	2-х, 3-х проводная	2-х, 3-х проводная	2-х, 3-х проводная
Диаметр монтажной части, мм	3	2;4	2; 4; 5; 6	4; 5;	4	4;5;6;8	4x4 5x5	0 хомута 20, 40,60, 80,120
Длина монтажной части защитной арматуры, мм	10	100Д20	20;30;60; 80; 100	60; 80; 100	13	60; 80; 100; 120;160;200; 250; 300	60	-
Материал защитной арматуры	сталь 12Х18Н10Т
Масса, кг	0,02-0,2	0,02-0,2	0,10-0,15	0,10-0,15	0,10-0,15	0,03-0,30	0,10-0,15	0,10-0,15
Средний срок службы, лет	6
Наработка на отказ, ч	40000
Условия эксплуатации: -диапазон температур окружающего воздуха, °C -относительная влажность, %	от - 50 до 100 до 100 при 40 °C

Лист № 4

всего листов 7

Таблица 1

Наименование параметров и характеристик	ТСПг
	конструктивные исполнения
	Кл1-1		Кл1-2	Кл1-3	Кл2-1	Кл2-2	КлЗ-1	Кл4
Диапазон измеряемых температур, °C	от -50 до 180		от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 100	от -50 до 100
Номинальная статическая характеристика	РН 00,РН ООО, 50ПД00П		РН 00,РН 000, 50П,100П	РН 00,РН 000, 5011,10011	РН 00,РН 000	РН 00,РН 000	РН 00,РН 000, 50П,100П	РН 00,РН 000, 50П,100П
Номинальное сопротивление, Ом	50,100,1000		50,100,1000	50,100,1000	100,1000	100,1000	50,100,1000	50,100,1000
Класс допуска	А, В		А, В	А, В	в	В	В	А, В
Допуск, отклонение от НСХ, °C	класс А±(0,15 + 0,002 111), класс В±(0,3 + 0,00511					), где t-измеряемая температура
Время термической реакции, с, не более	9;15;20;30		9;15;20;30	9;15;20;30	15	15	15	3;7
Защита от воды и пыли	IP54		IP54	IP54	IP54	IP54	IP54	IP54
Схема соединений выводов	3-х проводная		3-х проводная	3-х проводная	3-х проводная	3-х проводная	2-х проводная	3-х проводная
Диаметр монтажной части, мм	5;6;8;10				65	0 хомута 20; 40;60;80;120	6	2;4
Длина монтажной части защитной арматуры, мм	80; 100; 120; 160; 200; 300; 400; 500; 630; 800; 1000				-	-	80	100;200
Материал защитной арматуры	Сталь 12Х18Н10Т
Масса, кг	0,02-1,5	0,03-1,5		0,03-1,52	0,05-0,2	0,03-0,3	0,03-0,1	0,03-0,3
Средний срок службы, лет	6
Наработка на отказ, ч	40000
Условия эксплуатации: -диапазон температур окружающего воздуха, °C -относительная влажность, %	от - 50 до 50 до 95 при 35 °C						от -5 до 50 80 при 35 °C	от - 50 до 50 до 95 при 35 °C

Лист № 5

всего листов 7

Таблица 1

Наименование параметров и характеристик	ТСМг
	конструктивные исполнения
	КО	К1И	К2	К2-1	КЗ	К4	К5	К9
Диапазон измеряемых температур, °C	от -50 до 150	от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 180
Номинальная статическая характеристика	50М	50МД00М	50МД00М	50МД00М	50МД00М	50М	50МД00М	50М
Номинальное сопротивление, Ом	50	50,100	50,100	50,100	50,100	50	50,100	50
Класс допуска	С	В, с	В, с	В	В, с	В, с	В, с	В, с
Допуск, отклонение от НСХ, °C	класс В±(0,3 + 0,005111), класс С±(0,6 + 0,01111), где t-измеряемая температура
Время термической реакции, с, не более	4	3;7	3;7;9;15	7;9	12	10;12;15;20	7; 9	15
Защита от воды и пыли	IP54	IP54	IP54	IP54	IP54	IP54	IP54	IP54
Схема соединений выводов	2-х, 3-х проводная	3-х проводная	2-х,3-х проводная	2-х,3-х проводная	2-х,3-х проводная	2-х, 3-х проводная	2-х,3-х проводная	2-х,3-х проводная
Диаметр монтажной части, мм	3	2;4	2; 4; 5; 6	4; 5;	4	4;5;6;8	4x4 5x5	0 хомута 20, 40,60,80,120
Длина монтажной части защитной арматуры, мм	10	100Д20	20;30;60; 80; 100	20;30;60; 80; 100	13	60; 80; 100; 120;160;200; 250; 300	60	-
Материал защитной арматуры	сталь 12Х18Н10Т
Масса, кг	0,1-ОД	0,02-0,2	0,10-0,15	0,10-0,15	0,10-0,15	0,03-0,30	0,10-0,15	0,10-0,15
Средний срок службы, лет	6
Наработка на отказ, ч	40000
Условия эксплуатации: -диапазон температур окружающего воздуха, °C -относительная влажность, %	от - 50 до 100 до 100 при 40 °C

Лист № 6

всего листов 7

Таблица 1

Наименование параметров и характеристик	ТСМг
	конструктивные исполнения
	Кл1-1	Кл1-2	Кл1-3	Кл2-1	Кл2-2	КлЗ-1	Кл4
Диапазон измеряемых температур, °C	от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 180	от -50 до 100	от -50 до 100
Номинальная статическая характеристика	50М; 100М	50М; 100М	50М; 100М	50М	50М	50М; 100М	50М; 100М
Номинальное сопротивление, Ом	50Д00	50Д00	50Д00	50	50	50Д00	50Д00
Класс допуска	В	В	В	С	С	В	В, с
Допуск, отклонение от НСХ, °C	класс В±(0,3 + 0,005111), класс С±(0,6 + 0,01111), где t-измеряемая температура
Время термической реакции, с, не более	9;15;20;30	9;15;20;30	9;15;20;30	15	15	15	3;7
Защита от воды и пыли	IP54	IP54	IP54	IP54	IP54	IP54	IP54
Схема соединений выводов	3-х проводная	3-х проводная	3-х проводная	3-х проводная	3-х проводная	2-х проводная	3-х проводная
Диаметр монтажной части, мм	5;6;8;10			65	0 хомута 20; 40;60;80;120	6	2;4
Длина монтажной части защитной арматуры, мм	80; 100; 120; 160; 200; 300; 400; 500; 630; 800; 1000			-	-	80	100;200
Материал защитной арматуры	Сталь 12X181-				ПОТ
Масса, кг	0,02-1,5	0,03-1,5	0,03-1,52	0,05-0,2	0,03-0,3	0,03-0,1	0,03-0,3
Средний срок службы, лет	6
Наработка на отказ, ч	40000
Условия эксплуатации: -диапазон температур окружающего воздуха, °C -относительная влажность, %	от - 50 до 50 до 95 при 35 °C					от - 5 до 50 80 при 35 °C		от - 50 до 50 до 95 при 35 °C

Сведения о методах измерений

Термопреобразователи сопротивления используются в качестве первичного преобразователя в комплекте со вторичным прибором, методика прямого измерения изложена в эксплуатационной документации на вторичный прибор.

Нормативные документы

1. ГОСТ 6651-2009 " ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний ".

2. ГОСТ 8.558-2009 " ГСИ. Государственная поверочная схема для средств измерений температуры".

3. ТУ 4211-035-57200730-2011 "Термопреобразователи сопротивления ТСМг и ТСПг".
