Стенды измерительные TESON II
| Номер в ГРСИ РФ: | 51308-12 |
|---|---|
| Производитель / заявитель: | Фирма "Metrus GmbH", Германия |
Стенды измерительные TESON II предназначены для измерений силы, необходимой для преодоления усилий закрытия пружины предохранительного клапана, перемещения штока предохранительного клапана и давления в гидравлической системе при открывании клапана. Данные процедуры необходимы для контроля работы пружинных предохранительных клапанов установленных на сосудах, трубопроводах, аппаратах промышленных предприятий в оперативном режиме по месту эксплуатации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51308-12 |
| Действует | по 21.09.2017 |
| Наименование | Стенды измерительные |
| Модель | TESON II |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 94f879d7-a75e-d483-b258-b9f99a1fa19a |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 21.09.2017 |
| Номер сертификата | 48207 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 775 п. 43 от 21.09.2012 |
Производитель / Заявитель
Фирма "Metrus GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП АПМ 02-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 11 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51308-12: Описание типа
2012-51308-12.pdf
|
Скачать | 232.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Стенды измерительные TESON II предназначены для измерений силы, необходимой для преодоления усилий закрытия пружины предохранительного клапана, перемещения штока предохранительного клапана и давления в гидравлической системе при открывании клапана. Данные процедуры необходимы для контроля работы пружинных предохранительных клапанов установленных на сосудах, трубопроводах, аппаратах промышленных предприятий в оперативном режиме по месту эксплуатации.
Описание
Принцип действия стендов измерительных TESON II заключается в измерении усилий, необходимых для преодоления усилий закрытия пружины предохранительного клапана. Усилия измеряются встроенным тензорезисторным датчиком силы, а соответствующие этим усилиям значения электрического сигнала преобразуются в единицы силы или давления, записываются в память персонального компьютера стенда измерительного TESON II и используются в различных расчетах. При измерении усилий закрытия пружины предохранительного клапана одновременно с помощью датчика перемещений измеряется величина хода штока клапана.
Конструктивно стенды измерительные TESON II состоят из трех основных частей - механической, гидравлической и электрической, включающую электронные блоки.
Механическая часть стендов измерительных TESON II представляет собой раму, состоящую из верхнего ползуна, боковых стоек и основания. На основании размещены гидравлические плунжеры, тензорезисторный датчик силы, датчик перемещения и система подсоединения к штоку клапана. Основание также включает средства крепления механики к тестируемому клапану.
Гидравлическая система стендов измерительных TESON II выполнена в виде герметичного блока. В ее состав входят: масляный резервуар, гидронасос с воздушным приводом, соединительные шланги, ресивер, регуляторы и клапаны.
Электрическая и электронная часть стенда служит для управления процессом измерений и регистрации полученных данных . Она состоит из: портативного персонального компьютера в специальном корпусе, электронных блоков усилителей и преобразователей и соединительных кабелей.
Для предотвращения несанкционированного доступа к внутренним частям стендов измерительных TESON II производится пломбировка задней крышки персонального компьютера.
Стенды выполнены в виде переносной блочной конструкции и применяются для регулировки, освидетельствования или отбраковки клапанов непосредственно на месте их эксплуатации.

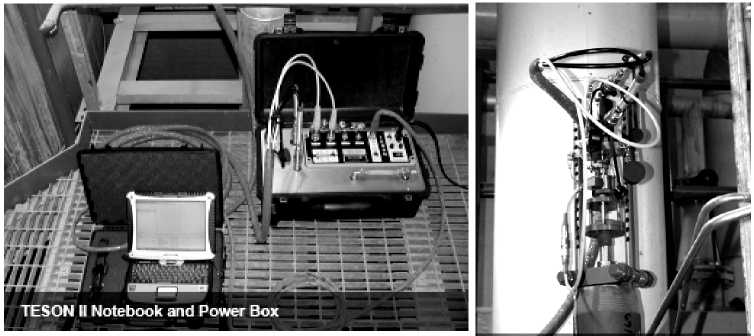

Общий вид стендов измерительных TESON II
Программное обеспечение
Программное обеспечение (далее - ПО) разработано специально для стендов измерительных TESON II и служит для управления их функциональными возможностями, а также для расчетов и отображения результатов измерений.
Идентификационные данные программного обеспечения:
|
Наименование про граммного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Teson |
Teson |
5.7.1.2973 |
1885570642 |
CRC32-Dec |
Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Технические характеристики
|
Техническая характеристика |
Значение характеристики |
|
Диапазон измерений силы, кН |
0-100 |
|
Пределы допускаемой приведенной погрешности измерений силы, % |
±0,1 |
|
Диапазон измерений перемещений, мм |
0 -50 |
|
Предел допускаемой приведенной погрешности измерений перемещений, % |
±0,2 |
|
Диапазон измерений давления, бар |
0-250 |
|
Предел допускаемой приведенной погрешности измерений давления, % |
±0,25 |
|
Габаритные размеры, не более, мм: - гидравлического блока - компьютеризированного электронного устройства - испытательная оснастка - дополнительные мосты (цилиндры) , укладочный ящик |
520х 290х 200 424х 332х 111 520х 290х 200 520х 290х 200 |
|
Масса, не более, кг: - гидравлического блока - компьютеризированного электронного устройства - испытательная оснастка - дополнительные мосты (цилиндры), укладочный ящик - общей стенда |
26 4,7 15 17 80 |
|
Техническая характеристика |
Значение характеристики |
|
Питание от сети переменного тока |
220 (+10/-15%) В, частотой 50±1 Гц |
|
Условия эксплуатации, °С |
-40 - +70 |
|
Ресурс работы, не менее, лет |
8 |
Знак утверждения типа
наносится на корпус блока гидравлической системы стенда методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Комплектность
|
№ п/п |
Наименование |
Количество |
|
1. |
Несущая рамная конструкция |
1 |
|
2. |
Измерительный блок |
1 |
|
3. |
Элементы крепления |
1 комплект |
|
4. |
Блок гидравлической системы |
1 |
|
5. |
Ремень для транспортировки гидравлической системы |
1 |
|
6. |
Коммутационные шланги гидравлической системы |
1 комплект |
|
7. |
Портативный персональный компьютер |
1 |
|
8. |
Дополнительные принадлежности |
1 комплект |
|
9. |
Соединительные кабели |
1 комплект |
|
10. |
Руководство по эксплуатации |
1 |
|
11. |
Методика поверки МП АПМ 02-12 |
1 |
Поверка
осуществляется в соответствии с документом МП АПМ 02-12 «Стенды измерительные TESON II. Методика поверки», утверждённым ГЦИ СИ ООО «Автопрогресс-М» в 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- динамометры переносные 2-го разряда по ГОСТ Р 8.663-09, верхний предел измерений - 10 кН и 50,0 кН, пределы допускаемой погрешности измерений - ± 0,46 %;
- меры длины концевые плоскопараллельные, 3 кл., набор №2, ГОСТ 9038-90;
- калибратор давления портативный Метран-501-ПКД-Р, ПГ ±0,05%.
Сведения о методах измерений
Методика измерений приведена в документе: «Стенды измерительные TESON II. Руководство по эксплуатации».
Нормативные документы
1. Техническая документация «Metrus GmbH», Германия.
Рекомендации к применению
- выполнение измерений при осуществлении испытания и контроля качества продукции в целях определения соответствия обязательным требованиям государственных стандартов Российской Федерации;
- осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
