Спектрометр ядерного магнитного резонанса VNMRS 500 MHz
| Номер в ГРСИ РФ: | 51309-12 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Varian, Inc.", США |
Спектрометр ядерного магнитного резонанса VNMRS 500 MHz (далее ╞ ЯМРспектрометр) предназначен для измерений положения пика ЯМР-сигнала и построения ЯМРспектра.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51309-12 | ||||||
| Наименование | Спектрометр ядерного магнитного резонанса | ||||||
| Модель | VNMRS 500 MHz | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 3b00a7bb-b94b-c603-6b53-949f53886d87 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48208 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 775 п. 44 от 21.09.2012 |
Производитель / Заявитель
Фирма "Varian, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП 51309-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
51309-12: Описание типа
2012-51309-12.pdf
|
Скачать | 80.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Спектрометр ядерного магнитного резонанса VNMRS 500 MHz (далее - ЯМР-спектрометр) предназначен для измерений положения пика ЯМР-сигнала и построения ЯМР-спектра.
Описание
Принцип действия ЯМР-спектрометра основан на явлении селективного поглощения электромагнитного излучения ядрами вещества, помещенного в электромагнитное поле. Исследуемый образец, помещенный в магнитное поле облучают коротким импульсом радиочастотного излучения, регистрируют зависимость спада свободной прецессии магнитного момента ядер от времени. Производят Фурье-преобразование (или иное аналогичное преобразование) полученной зависимости, в результате чего получают ЯМР-спектр исследуемого образца.
ЯМР-спектрометр представляет собой стационарное средство измерений блочномодульной структуры.
В состав ЯМР-спектрометра входят: блок сверхпроводящего магнита с принадлежностями, консоль (система управляющей электроники), система загрузки образцов, система охлаждения и термостатирования датчика ЯМР, датчик ЯМР, рабочая станция на основе персонального компьютера, программное обеспечение, комплект инструментов.

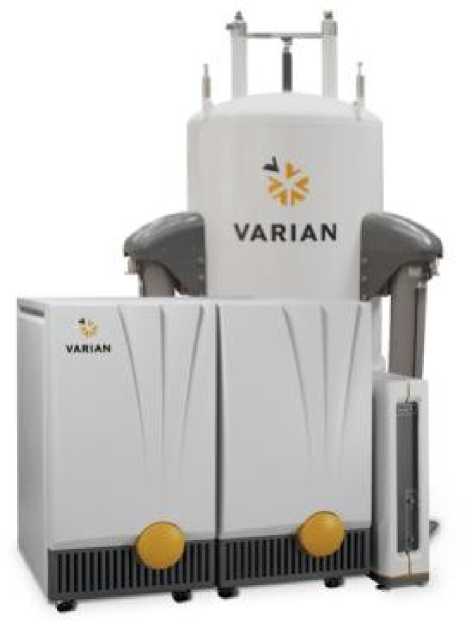

Рисунок1. Общий вид спектрометра ядерного магнитного резонанса VNMRS 500 MHz.
Программное обеспечение
Управление прибором осуществляется с помощью внешней ПЭВМ с использованием специализированного программного обеспечения (ПО) «VnmrJ»
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программа управления процессом измерений и обработки результатов измерений, версия |
VnmrJ |
3.2A |
OA1B78FADBE19AD E8BB3A3DOA156C51 46973ЕЕСО44838С9А FAO1691C72ECB3O6 |
ГОСТ Р 34.11-94 |
Технические характеристики
Метрологические и технические характеристики ЯМР-спектрометров приведены в Таблице 2.
Таблица 2.
|
Наименование характеристики |
Значение |
|
Рабочая частота на ядрах 1Н, МГц |
500 |
|
Разрешение на ядрах 1Нна образце состава1) 1% хлороформ, 99% дейтерированный ацетон с использованием датчика «5 mm PFG OneNMR» , Гц, не более |
0,45 |
|
Разрешение на ядрах 1Нна образце состава1) 1% хлороформ, 99% дейтерированный ацетон с использованием датчика «5 mm Triple Resonance 13C Cold Probe», Гц, не более |
1,0 |
|
Разрешение на ядрах 13C на образце состава1) 40% парадиоксан, 60% дейтерированный бензол с использованием датчика «5 mm PFG OneNMR» , Гц, не более |
0,15 |
|
Пределы допускаемой погрешности измерений положения пика ЯМР- сигнала на образце состава1) 40% парадиоксан, 60% дейтерированный бензол с использованием датчика «5 mm PFG OneNMR», Гц |
±0,15 |
|
Отношение сигнал/шум на ядрах 1Н на образце состава1), 0,01% тетраметиси-лан, 0,1% этилбензол, 99,89% дейтерированный хлороформ с использованием датчика «5 mm PFG OneNMR», не менее |
480:1 |
|
Отношение сигнал/шум на ядрах 1Н на образце состава1), 0,01% тетраметиси-лан, 0,1% этилбензол, 99,89% дейтерированный хлороформ с использованием датчика «5 mm Triple Resonance 13C Cold Probe», не менее |
7200:1 |
|
Отношение сигнал/шум на ядрах 13C на образце состава1), 40% парадиоксан, 60% дейтерированный бензол с использованием датчика «5 mm PFG OneNMR», не менее |
175:1 |
|
Отношение сигнал/шум на ядрах 13C на образце состава1), 40% пара-диоксан, 60% дейтерированный бензол с использованием датчика «5 mm Triple Resonance 13C Cold Probe», не менее |
1030:1 |
|
Напряжение питания от сети переменного тока частотой (50±1), В |
220±10 |
|
Потребляемая мощность, кВт |
5 |
|
Масса, кг |
13000 |
|
Условия эксплуатации: - температура окружающей среды, оС от 20 до 25 - скорость изменения температуры окружающей среды, оС/час, не более 1 - относительная влажность воздуха, %, не более 75 | |
1) объемные доли
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на блок сверхпроводящего магнита ЯМР-спектрометра и титульный лист технической документации фирмы-изготовителя типографским способом.
Комплектность
В комплект прибора входят: спектрометр ядерного магнитного резонанса VNMRS 500 MHz, методика поверки, техническая документация фирмы-изготовителя.
Поверка
осуществляется по документу МП 51309-12 «Спектрометр ядерного магнитного резонанса VNMRS 500 MHz фирмы Varian, Inc., США. Методика поверки», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» в августе 2012 г.
Средства поверки: стандартный образец для ЯМР DLM-76 состава (объемные доли):
1 % хлороформ, 99 % дейтерированный ацетон фирмы Cambridge Isotope Laboratories, Inc., США, стандартный образец для ЯМР DLM-72 состава (объемные доли): 40 % , парадиоксан 60 % дейтерированный бензол фирмы Cambridge Isotope Laboratories, Inc., США, стандартный образец для ЯМР DLM-74 состава (объемные доли): 0,01 % тетраметисилан, 0,1 % этилбензол, 99,89 % дейтерированный хлороформ фирмы Cambridge Isotope Laboratories, Inc., США, осциллогаф цифровой Infiniium DSO/DSA 90404A фирмы Agilent Technologies.
Сведения о методах измерений
Руководство оператора «Varian VnmrJ 3. Руководство оператора», раздел 3.
Нормативные документы
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Применяется вне сферы государственного регулирования обеспечения единства измерений.
