Дымомеры OPABOX Autopower
| Номер в ГРСИ РФ: | 51319-12 |
|---|---|
| Категория: | Дымомеры |
| Производитель / заявитель: | Фирма "Texa S.p.A.", Италия |
Дымомеры OPABOX Autopower предназначены для измерения дымности отработавших газов дизельных двигателей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51319-12 |
| Наименование | Дымомеры |
| Модель | OPABOX Autopower |
| Год регистрации | 2012 |
| Страна-производитель | Италия |
| Информация о сертификате | |
| Срок действия сертификата | 21.09.2017 |
| Номер сертификата | 48218 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 775 п. 54 от 21.09.2012 |
Производитель / Заявитель
Фирма "Texa S.p.A.", Италия
Италия
Поверка
| Методика поверки / информация о поверке | Р 50.2.065-2009 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 18 |
| Найдено поверителей | 4 |
| Успешных поверок (СИ пригодно) | 17 (94%) |
| Неуспешных поверок (СИ непригодно) | 1 (6%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 51319-12: Описание типа СИ | Скачать | 235.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Дымомеры OPABOX Autopower предназначены для измерения дымности отработавших газов дизельных двигателей.
Описание
Принцип действия дымомеров OPABOX Autopower основан на оптико-физическом взаимодействии непрозрачных частиц отработавших газов с оптическим излучением.
Отработавшие газы через пробоотборный зонд поступают в измерительную камеру (кювету), рабочая длина которой составляет 200 мм. С одной стороны кюветы расположен источник, с другой — приемник света. Источник представляет собой светоизлучающий диод, который испускает свет с длиной волны 565 нм. На противоположной стороне камеры фотодиод принимает поступающий свет. В зависимости от плотности дыма изменяется степень прохождения света, падающего на принимающий фотодиод. Для отсечения отработавших газов на выходе кюветы используется воздушный поток, создаваемый специальными вентиляторами. Для защиты стекол внутри кюветы от осадков отработавших газов и удаления их после работы в дымомерах OPABOX Autopower предусматривается продувка кюветы с помощью воздуха, подающегося через специальный клапан.
Конструктивно дымомеры OPABOX Autopower представляют собой переносной блок, включающего измерительную кювету, блок источника и приёмника света, зеркала, вентиляторы и нагревательный элемент. На передней панели расположено отверстие для присоединения пробоотборного зонда. На задней панели расположены разъём для подключения аккумуляторной батареи, выход отработавших газов и отверстие для установки светофильтров, предназначенных для поверки и калибровки дымомеров OPABOX Autopower. На боковых панелях расположены разъёмы для подключения к источнику электропитания от внешней электросети и персональному компьютеру.
Для предотвращения несанкционированного доступа к внутренним частям дымомеров OPABOX Autopower производится нанесение пломбирующей наклейки на стык боковых панелей.

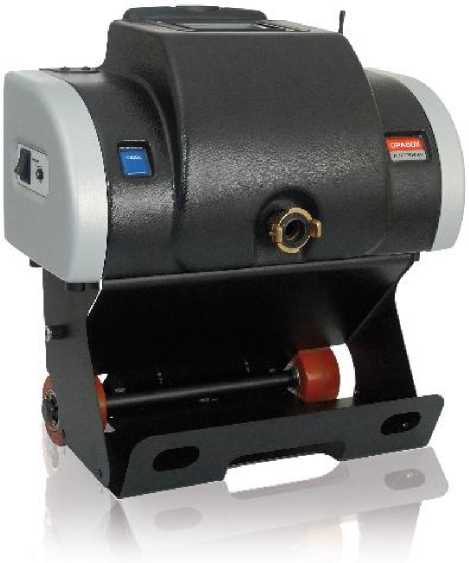

Фотография общего вида дымомеров OPABOX Autopower:
Программное обеспечение
Встроенное программное обеспечение «OPABOX» (далее - ПО) предназначено для взаимодействия узлов дымомеров OPABOX Autopower, обработки и вывода измеренных данных, а также управления режимами измерений. Программное обеспечение также обеспечивает автоматическую компенсацию изменения атмосферного давления.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения, не ниже |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
OPABOX |
OPABOX Firmware |
5.00 |
0x0DDD |
CRC16 |
Программное обеспечение защищено от несанкционированного доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Технические характеристики
|
Наименование характеристик |
Значение характеристики |
|
Диапазон измерений дымности: - коэффициент поглощения света (k), м-1 - коэффициент ослабления света (N), % |
0 - 9,99 0 - 99,9 |
|
Дискретность отсчитывания измерений: - коэффициент поглощения света (k), м-1 - коэффициент ослабления света (N), % |
0,01 0,1 |
|
Предел допускаемого значения абсолютной погрешности измерений, не более: - коэффициент поглощения света (k), м-1 - в диапазоне (0 - 2,5) м-1 - в диапазоне (св. 2,5 - 9,99) м-1 - коэффициент ослабления света (N), % |
±0,05 ±0,09 ±1 |
|
Время выхода на режим (при температуре окр. среды +5 °С), с, не более: |
600 |
|
Напряжение питания переменного тока от электросети, В: |
230 ±10% |
|
Напряжение питания постоянного тока от автономного источника, В: |
12 |
|
Частота, Гц: |
50±1 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
+5...+40 0.95 |
|
Габаритные размеры (ДхШхВ), мм, не более: |
200x470x250 |
|
Масса, кг, не более: |
4,5 |
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
Комплектность
|
Наименование |
Количество, ед. |
|
Дымомер |
1 |
|
Пробоотборный зонд |
1 |
|
Тележка |
1 |
|
Компакт-диск с программным обеспечением |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
Поверка
осуществляется по Р 50.2.065-2009 «Дымомеры оптические. Методика поверки».
Перечень основного оборудования необходимого для поверки:
- комплект светофильтров TEXA 7494202, погрешность светофильтров не превышает ±0,025м-1 по коэффициенту поглощения света.
Сведения о методах измерений
Методика измерений приведена в документе: «Дымомеры OPABOX Autopower. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 52160-2003 «Автотранспортные средства, оснащенные двигателями с воспламенением от сжатия. Дымность отработавших газов. Нормы и методы контроля при оценке технического состояния»;
2. Технический регламент "О безопасности колесных транспортных средств", утвержден постановлением Правительства Российской Федерации от 10 сентября 2009 г. № 720;
3. Приказ Министерства промышленности Российской Федерации от 06 декабря 2011 г. №1677 («Об утверждении основных технических характеристик средств технического диагностирования и их перечня»);
4. ГОСТ Р 41.24-2003 (Правила ЕЭК ООН N24) «Единообразные предписания, касающиеся: 1. Сертификации двигателей с воспламенением от сжатия в отношении дымности; II. Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III. Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV. Измерения мощности двигателей»;
5. Техническая документация «TEXA S.p.A.», Италия.
Рекомендации к применению
- осуществление деятельности в области охраны окружающей среды;
- выполнение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
