Весы электронные 321 LX
| Номер в ГРСИ РФ: | 51323-12 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Precisa Gravimetrics AG", Швейцария |
Весы электронные 321 LX (далее - весы) предназначены для статического измерения массы веществ и материалов. Область применения ╞ научно-исследовательские организации, предприятия промышленности и сельского хозяйства.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51323-12 |
| Действует | по 21.09.2017 |
| Наименование | Весы электронные |
| Модель | 321 LX |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cb00dc2c-42c5-cb7b-e1d1-a18fef90cc5c |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Швейцария |
| Информация о сертификате | |
| Срок действия сертификата | 21.09.2017 |
| Номер сертификата | 48222 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 775 п. 58 от 21.09.2012 |
Производитель / Заявитель
Фирма "Precisa Gravimetrics AG", ШВЕЙЦАРИЯ
Швейцария
Поверка
| Методика поверки / информация о поверке | МП РТ 1239-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 80 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 01.05.2026 |
Поверители
Скачать
|
51323-12: Описание типа
2012-51323-12.pdf
|
Скачать | 113.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Весы электронные 321 LX (далее - весы) предназначены для статического измерения массы веществ и материалов.
Область применения - научно-исследовательские организации, предприятия промышленности и сельского хозяйства.
Описание
Принцип действия весов основан на компенсации силы тяжести, возникающей под действием взвешиваемого образца, электромагнитной силой, создаваемой системой автоматического уравновешивания. Возникающий электрический сигнал поступает в блок управления, где преобразуется в цифровой сигнал. Результаты измерений выводятся на дисплей весов.
Конструктивно весы состоят из корпуса, грузоприемного устройства, выполненного в виде круглой или квадратной платформы в зависимости от модели весов, держателя платформы и блока управления. В зависимости от модели весы могут иметь в комплекте защитный экран и/или защитное кольцо. Показывающее устройство весов выполнено в виде вакуумно-флуоресцентного дисплея. На корпусе весов расположено устройство установки по уровню. Конструкция весов предусматривает возможность взвешивания под весами. Общий вид весов представлен на рисунке 1.
группа A
группа M
группа C, группа D, группа G
Рисунок 1 - Общий вид весов 321 LX
Весы имеют модификации, указанные в таблице 1.
Таблица 1
|
№ п/п |
Наименование модификации весов |
Максимальная нагрузка весов Max |
Действительная цена деления d |
|
1 |
2 |
3 |
4 |
|
1 |
LX 120A |
120 г |
0,1 мг |
|
2 |
LX 220A |
220 г |
0,1 мг |
|
3 |
LX 320A |
320 г |
0,1 мг |
|
4 |
LX 320M |
320 г |
1 мг |
|
5 |
LX 620M |
620 г |
1 мг |
|
6 |
LX 920M |
920 г |
1 мг |
|
7 |
LX 1220M |
1200 г |
1 мг |
|
8 |
LX 620C |
620 г |
10 мг |
|
1 |
2 |
3 |
4 |
|
9 |
LX 1200C |
1200 г |
10 мг |
|
10 |
LX 2200C |
2200 г |
10 мг |
|
11 |
LX 3200C |
3200 г |
10 мг |
|
12 |
LX 4200C |
4200 г |
10 мг |
|
13 |
LX 6200C |
6200 г |
10 мг |
|
14 |
LX 3200D |
3200 г |
100 мг |
|
15 |
LX 6200D |
6200 г |
100 мг |
|
16 |
LX 10200D |
10 200 г |
100 мг |
|
17 |
LX 10200G |
10 200 г |
1000 мг |
Весы делятся на пять основных групп: A, M, C, D, и G. Буква (сочетание букв) в обозначении модификаций весов соответствует действительной цене деления (таблица 2), число перед буквой (сочетанием букв) соответствует максимальной нагрузке.
Таблица 2
|
Буква в обозначении модификации весов |
Действительная цена деления d |
|
A |
0,1 мг |
|
M |
1 мг |
|
C |
10 мг |
|
D |
100 мг |
|
G |
1000 мг |
Весы группы A имеют защитный экран и круглую платформу для взвешивания.
Весы группы M имеют защитный экран, защитное кольцо и квадратную платформу для взвешивания.
Весы группы C имеют защитное кольцо и квадратную платформу для взвешивания.
Весы группы D, G имеют квадратную платформу для взвешивания.
Основные особенности весов:
- отображение результатов измерений в 16 различных единицах измерения, включая граммы, килограммы, караты;
- отображение допустимой нагрузки и веса тары;
- вывод результатов измерений на дисплей в соответствии со стандартами ISO и GLP;
- сенсорная панель управления;
- последовательный интерфейс USB для передачи данных на персональный компьютер;
- последовательный интерфейс RS232/V24 для передачи данных на персональный компьютер или принтер;
- многоступенчатая защита параметров настройки и результатов измерений от несанкционированного изменения;
- защита весов от кражи с помощью кодового замка;
- сохранение настроек пользователей (UMM - программа сохранения меню пользователей);
- программируемые функции для следующих задач:
- штучный подсчет;
- взвешивание в процентах;
- взвешивание с расчетом по формуле;
- диагностика.
- программа статистической обработки;
- контрольное взвешивание;
- внешняя, внутренняя и автоматическая калибровка весов;
- обновление программного обеспечения через Интернет.
Дополнительно в комплект поставки могут входить: считыватель штрих-кода для идентификации продукта, второй дисплей, приспособление для взвешивания под весами, интеллектуальный модуль Smartbox с алфавитно-цифровым вводом данных, дополнительные интерфейсы.
Программное обеспечение
Программное обеспечение весов «Precisa Gravimetrics AG» (далее - ПО) является встроенным и метрологически значимым. Версия ПО отображается на дисплее при подключении весов к сети электропитания.
Защита параметров настройки и результатов измерений от преднамеренных и непреднамеренных изменений обеспечивается с помощью идентификации пользователей, вход которых возможен при введении четырехзначного пароля. Метрологически значимые функции и доступ к удалению данных доступны только в режиме «admin».
Защита блока управления весов от несанкционированного доступа обеспечивается пломбой. Расположение пломбы приведено на рисунке 2.
В весах не предусмотрена защита от несанкционированной загрузки ПО.
В соответствии с пунктом 2.6 МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа» защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «B».

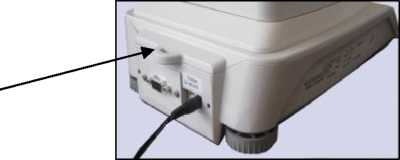

Место пломбировки
Рисунок 2 - Место пломбировки весов
Идентификационные данные программного обеспечения весов представлены в таблице 3.
Таблица 3
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
1 |
2 |
3 |
4 |
5 |
|
Программное обеспечение «Precisa Gravimetrics AG» |
- |
XXXXPXXDXX |
- |
- |
Технические характеристики
Метрологические и технические характеристики весов приведены в таблице 4 и таблице 5.
Таблица 4
|
Наименование модели весов |
Максимальная нагрузка Max, г |
Минимальная нагрузка Min, мг |
Действительная цена деления d, мг |
Поверочное деление e, мг |
Класс точности по ГОСТ Р 532282008 |
Интервалы взвешивания |
Пределы допускаемой погрешности при поверке, (±), мг* |
Масса, не более, кг |
Г абарит-ные размеры (ШхДхВ), не более, мм |
Размеры грузо-приемного устройства (платформы) не более, мм |
Диапазон рабочих температур, ОС |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
LX 120A |
120 |
10 |
0,1 |
1 |
I |
от Min до 50 г вкл. св. 50 г |
0,5 1 |
6,6 |
228х381х 342 (защитный экран 180x172x 227) |
090 |
от 15 до 25 |
|
LX 220A |
220 |
10 |
0,1 |
1 |
от Min до 50 г вкл. св. 50 г до 200 г вкл. св. 200 г |
0,5 1 1,5 | |||||
|
LX 320A |
320 |
10 |
0,1 |
1 |
от Min до 50 г вкл. св. 50 г до 200 г вкл. св. 200 г |
0,5 1 1,5 | |||||
|
LX 320M |
320 |
20 |
1 |
10 |
II |
от Min до 50 г вкл. св. 50 г до 200 г вкл. св. 200 г |
5 10 15 |
5,5 |
228х381х 124 (защитный экран 170x170x 35) |
135х135 |
от 10 до 30 |
|
LX 620M |
620 |
20 |
1 |
10 |
от Min до 50 г вкл. св. 50 г до 200 г вкл. св. 200 г |
5 10 15 | |||||
|
LX 920M |
920 |
100 |
1 |
10 |
I |
от Min до 500 г вкл. св. 500 г |
5 10 |
от 15 до 25 | |||
|
LX 1220M |
1220 |
100 |
1 |
10 |
от Min до 500 г вкл. св. 500 г |
5 10 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
LX 620C |
620 |
500 |
10 |
100 |
II |
от Min до 50 г вкл. св. 50 г до 200 г вкл. св. 200 г |
5 10 15 |
5,6 |
228х381х 90 |
200х200 |
от 10 до 30 |
|
LX 1200C |
1200 |
500 |
10 |
100 |
от Min до 50 г вкл. св. 50 г до 200 г вкл. св. 200 г |
5 10 15 | |||||
|
LX 2200C |
2200 |
500 |
10 |
100 |
от Min до 50 г вкл. св. 50 г до 200 г вкл. св. 200 г |
5 10 15 | |||||
|
LX 3200C |
3200 |
500 |
10 |
100 |
от Min до 50 г вкл. св. 50 г до 200 г вкл. св. 200 г |
5 10 15 | |||||
|
LX 4200C |
4200 |
500 |
10 |
100 |
от Min до 50 г вкл. св. 50 г до 200 г вкл. св. 200 г |
5 10 15 | |||||
|
LX 6200C |
6200 |
500 |
10 |
100 |
II |
от Min до 50 г вкл. св. 50 г до 200 г вкл. св. 200 г |
5 10 15 |
5,6 |
228х381х 90 |
200x200 |
от 10 до 30 |
|
LX 3200D |
3200 |
5 000 |
100 |
1 000 |
от Min до 500 г вкл. св. 500 г до 2000 г вкл. св. 2000 г |
50 100 150 | |||||
|
LX 6200D |
6200 |
5 000 |
100 |
1 000 |
от Min до 5000 г вкл. св. 5000 г |
500 1000 | |||||
|
LX 10200D |
10200 |
5 000 |
100 |
1 000 |
от Min до 5000 г вкл. св. 5000 г |
500 1000 | |||||
|
LX 10200G |
10200 |
5 000 |
1 000 |
1 000 |
от Min до 5000 г вкл. св. 5000 г |
500 1000 |
* Примечание: Пределы допускаемой погрешности в эксплуатации удваиваются.
Таблица 5
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Относительная влажность воздуха, % (без конденсации) |
от 25 до 85 |
|
Потребляемая мощность, ВА |
18 |
|
Напряжение питания, В |
230: 23 |
|
Частота, Гц |
50 ± 1 |
Знак утверждения типа
Знак утверждения типа наносится графическим способом на табличку, закрепленную на корпусе весов и типографским способом на титульный лист Руководства по эксплуатации.
Комплектность
Комплектность средства измерений указана в таблице 6.
Таблица 6
|
Наименование |
Количество |
Примечание |
|
Весы |
1 шт. | |
|
Сетевой адаптер |
1 шт. | |
|
Платформа для взвешивания |
1 шт. | |
|
Держатель платформы |
1 шт. | |
|
Защитный экран |
1 шт. |
для весов группы A, M |
|
Защитное кольцо |
1 шт. |
для весов группы A, M, C |
|
Кабель USB |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
CD-диск с руководством по эксплуатацией |
1 шт. | |
|
Методика поверки |
1 экз. |
Поверка
осуществляется по методике поверки МП РТ 1739-2012 «Весы электронные 321 LX, 320 XB. Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 20 апреля 2012 г.
Основное поверочное оборудование: гири классов Е2, F1 по ГОСТ OIML R 111-12009 «Государственная система обеспечения единства измерений. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3, M3. Часть 1. Метрологические и технические требования», соответствующие рабочим эталонам 1-го и 2-го разрядов по ГОСТ 8.021-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы».
Сведения о методах измерений
Методика выполнения измерений изложена в Руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
2. ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Рекомендации к применению
- при осуществлении торговли и товарообменных операций.
|
|
