Вакуумметры ионизационные IGM400, IGM401
| Номер в ГРСИ РФ: | 51327-18 |
|---|---|
| Производитель / заявитель: | Компания "InstruTech, Inc.", США |
Вакуумметры ионизационные IGM400, IGM401 (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51327-18 |
| Действует | по 17.10.2024 |
| Наименование | Вакуумметры ионизационные |
| Модель | IGM400, IGM401 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8245d552-e67c-e96b-9acf-c24583b5186d |
Производитель / Заявитель
Фирма "InstruTech, Inc.", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 30 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51327-18: Описание типа
2023-51327-18.pdf
|
Скачать | 152.2 КБ | |
|
51327-18: Методика поверки
2022-mp51327-18.pdf
|
Скачать | 67.8 КБ |
Описание типа
Назначение
Вакуумметры ионизационные IGM400, IGM401 (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Описание
Принцип действия вакуумметров основан на зависимости тока положительных ионов, образованных в результате ионизации молекул разреженного газа, от измеряемого давления.
Ионизационный преобразователь представляет собой электронную лампу с горячим катодом. Катоды могут быть изготовлены из иттрия с покрытием или из вольфрама. Под воздействием измеряемого давления электроны с накаленного катода устремляются к аноду и соударяются на своем пути с молекулами остаточных газов. Образовавшиеся при этом положительные ионы попадают на сетку, создавая ионный ток, пропорциональный давлению, который поступает на измерительный блок.
Конструктивно вакуумметр IGM401 выполнен в виде единого корпуса, в котором расположен измерительный ионизационный преобразователь с двойным катодом и измерительный электронный блок. Управление работой вакуумметра осуществляется с помощью кнопок, расположенных на его лицевой панели. Вакуумметр обеспечивает отображение информации об измерениях на встроенном дисплее. На корпусе вакуумметра установлены разъемы для вывода значений измеряемых параметров в аналоговом и цифровом (интерфейс RS485) виде.
В вакуумметре IGM400 измерительный преобразователь и измерительный блок выполнены в отдельных корпусах и соединены кабелем. В качестве измерительного блока могут применяться контроллеры В-Rax 3200 или FlexRax 4000. Управление работой
вакуумметра осуществляется с помощью контроллера, значения измеренного давления отображаются на дисплее контроллера.
Вакуумметры могут обеспечивать вывод значений измеряемых параметров в аналоговом виде и имеют два блокировочных реле.
Пломбировка корпуса вакуумметра не предусмотрена.
Общий вид вакуумметров приведен на рисунках 1 и 2.

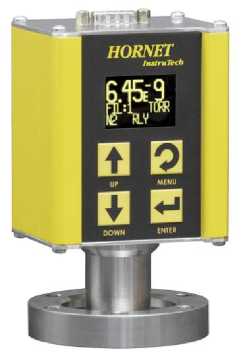

Рисунок 1 - Общий вид вакуумметра ионизационного IGM401
Преобразователь измерительный IGM400

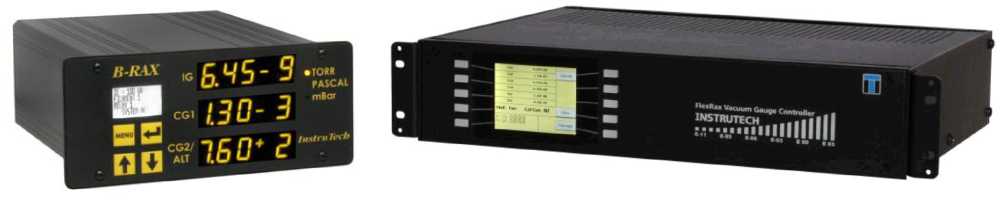

Контроллер В-Rax 3200 Контроллер FlexRax 4000
Рисунок 2 - Общий вид вакуумметра ионизационного IGM400 (преобразователь измерительный IGM400 в комплекте с контроллером В-Rax 3200 или FlexRax 4000)
Программное обеспечение
Вакуумметры имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор режима управления вакуумметром, режима отображение данных, единицы измерения давления, тока эмиссии; формирование выходных сигналов (аналогового и цифрового); передача данных, включение/выключение катодов, дегазации, управление реле блокировок для выключения прибора при превышении допустимого давления, передача данных и т.д.
Встроенное ПО локализовано в вакуумметре ионизационном IGM401, в вакуумметре ионизационном IGM400 встроенное ПО локализовано в контроллерах В-Rax 3200 или FlexRax 4000.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) ПО |
Значение | ||
|
ПО IGM401 |
В-Rax 3200 |
FlexRax 4000 | |
|
Идентификационное наименование ПО |
Hornet Communications |
В-Rax Communications |
FlexRax Communications |
|
Номер версии (идентификационный номер) ПО |
не ниже 1769-108 |
не ниже 01961-12 |
не ниже 010306-118 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления, Па |
от 1,3-10—7 до 6,7 |
|
Пределы допускаемой относительной погрешности измерений давления, % от измеренной величины |
±25 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Аналоговый выходной сигнал*, В |
от 0 до 9 |
|
Цифровой интерфейс |
RS485 |
|
Напряжение питания постоянного тока, В |
от 20 до 28 |
|
Потребляемая мощность, В^А, не более - вакуумметр IGM401 - вакуумметр IGM400: |
18 |
|
преобразователь измерительный IGM400 |
18 |
|
контроллер В-Rax 3200 |
5 |
|
контроллер FlexRax 4000 |
10 |
|
Габаритные размеры (длина; ширина; высота), мм, не более - вакуумметр IGM401 - вакуумметр IGM400: |
71; 68; 129 |
|
преобразователь измерительный IGM400 |
71; 68; 129 |
|
контроллер В-Rax 3200 |
183; 107; 78 |
|
контроллер FlexRax 4000 |
484; 347; 89 |
|
Масса, кг, не более - вакуумметр IGM401 - вакуумметр IGM400: |
0,38 |
|
преобразователь измерительный IGM400 |
0,38 |
|
контроллер В-Rax 3200 |
0,83 |
|
контроллер FlexRax 4000 |
6,40 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
15000 |
|
Средний срок службы, лет |
8 |
|
* линейный логарифм | |
Знак утверждения типа
наносится на корпус вакуумметра фотохимическим или иным методом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплект поставки
|
Наименование частей |
Обозначение |
Кол-во |
|
Вакуумметр IGM401 |
- |
1 шт. |
|
Вакуумметр IGM400 в составе: преобразователь измерительный IGM400 контроллер В-Rax 3200 контроллер FlexRax 4000 |
- |
1 шт. 1 шт.* 1 шт.* |
|
Кабель соединительный (для IGM400) |
- |
1 шт. |
|
Блок питания PS501-A (для IGM401) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
*в зависимости от заказа | ||
Поверка
осуществляется по документу МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки».
Основные средства поверки:
Рабочий эталон 1 разряда единицы абсолютного давления в диапазоне от 1,040—7 до 1,0403 Па, пределы допускаемой относительной погрешности от +3 до +7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точн остью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10—8 -1403 Па
ГОСТ 27758-88 Вакуумметры. Общие технические требования
МИ 140-89 Рекомендация ГСИ. Вакуумметры. Методика поверки
Техническая документация «InstruTech, Inc.», США
