Вакуумметры тепловые CVG101, CVM201, CVM211
| Номер в ГРСИ РФ: | 51328-18 |
|---|---|
| Производитель / заявитель: | Компания "InstruTech, Inc.", США |
Вакуумметры тепловые CVG101, CVM201, CVM211 (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51328-18 |
| Наименование | Вакуумметры тепловые |
| Модель | CVG101, CVM201, CVM211 |
| Страна-производитель | СОЕДИНЕННЫЕ ШТАТЫ |
| Срок свидетельства (Или заводской номер) | 17.10.2023 |
Производитель / Заявитель
Фирма "InstruTech, Inc.", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки | 1 год |
| Зарегистрировано поверок | 89 |
| Найдено поверителей | 2 |
| Успешных поверок (СИ пригодно) | 83 (93%) |
| Неуспешных поверок (СИ непригодно) | 6 (7%) |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 51328-18: Описание типа СИ | Скачать | 630.4 КБ | |
| 51328-18: Методика поверки | Скачать | 49.5 КБ |
Описание типа
Назначение
Вакуумметры тепловые CVG101, CVM201, CVM211 (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Описание
Принцип действия вакуумметра основан на зависимости теплопроводности разреженного газа от давления.
В процессе откачки происходит разряжение газовой среды в рабочем объёме, что приводит к изменению ее теплопроводности и, как следствие, к изменению температуры тонкой нагретой проволоки (нити накала измерительного преобразователя). Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает для обработки на вход измерительного блока вакуумметра.
Конструктивно вакуумметры CVM201 и CVM211 выполнены в виде единого корпуса, в котором расположен тепловой измерительный преобразователь сопротивления (Пирани) и измерительный электронный блок. В вакуумметре CVG101 измерительный преобразователь и измерительный блок (контроллер VGC 301, или В-Rax 3200, или FlexRax 4000) выполнены в отдельных корпусах и соединены кабелем. Значение измеренного абсолютного давления в вакуумметрах CVM201 и CVM211 отображается на встроенном дисплее вакуумметра, в вакуумметрах CVG101 - на дисплее контроллера. Вакуумметры CVM201 и CVG101 (с контроллерами VGC 301, или В-Rax 3200, или FlexRax 4000) имеют интерфейс RS485/RS232.
Вакуумметры могут обеспечивать вывод значений измеряемых параметров в аналоговом виде и имеют два блокировочных реле.
Пломбировка корпуса вакуумметра не предусмотрена.
Общий вид вакуумметров приведен на рисунках 1, 2 и 3.

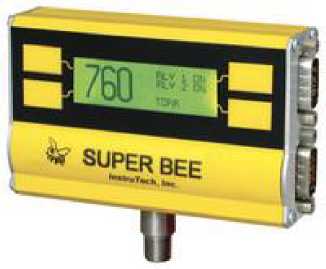

Рисунок 1 - Общий вид вакуумметра теплового CVM201

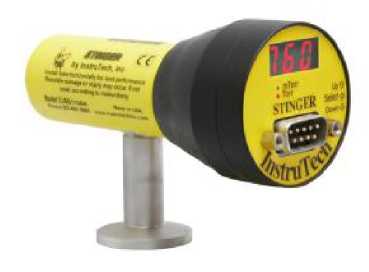

Рисунок 2 - Общий вид вакуумметра теплового CVM211
Преобразователь измерительный CVG101

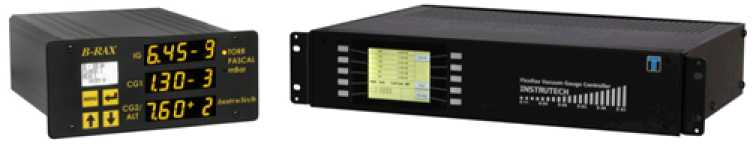

Контроллер В-Rax 3200 Контроллер FlexRax 4000
Рисунок 3 - Общий вид вакуумметра теплового CVG101 (преобразователь CVG101 в комплекте с контроллером VGC 301, или В-Rax 3200, или FlexRax 4000)
Контроллер VGC 301
Программное обеспечение
Вакуумметры CVG101 и CVM201 имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор единицы измерения давления, прием, обработка и отображение измерительной информации, формирование выходных сигналов; передача данных, включение/выключение реле блокировок для выключения прибора при превышении допустимого давления. В вакуумметрах осуществляется автоматическая диагностика состояния приборов и вывод на экран сообщений об ошибках.
Встроенное ПО локализовано в вакуумметрах тепловых CVM201 и CVM211. В вакуумметре тепловом CVG101 встроенное ПО локализовано в контроллерах VGC 301, или В-Rax 3200, или FlexRax 4000, в преобразователе измерительном CVG101 ПО отсутствует.
Информация о версии ПО вакуумметров CVG101, CVM201, доступна через меню приборов.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификац ионные данные (признаки) ПО |
Значение | ||||
|
ПО CVM201 |
ПО CVM211 |
ПО VGC 301 |
ПО В-Rax 3200 |
ПО FlexRax 4000 | |
|
Идентификационное на именование ПО |
Convection Communications |
Convection Communications |
VGC Communications |
В-Rax Communications |
FlexRax Communications |
|
Номер версии (идентификационный номер) ПО |
не ниже 2604-101 |
не ниже 00257-104 |
не ниже 002733-100 |
не ниже 01961-12 |
не ниже 010306-118 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
CVG101 |
CVM201 |
CVM211 | |
|
Диапазон измерений давления, Па |
от 1-10-2 до 1- |
103 | |
|
Диапазон показаний давления, Па |
от 1-10-2 до 1,33-105 | ||
|
Пределы допускаемой относительной погрешности измерений давления, % от измеренной величины |
±30 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||
|
CVG101 |
CVM201 |
CVM211 | |
|
Аналоговый выходной сигнал*, В |
от 0,375 до 5,659 от 0 до 10 от 1 до 8 |
от 0,375 до 5,659 от 0 до 10 от 1 до 8 |
от 0,375 до 5,659 от 1 до 8 |
|
Напряжение питания постоянного тока, В |
от 11 до 30 |
от 11 до 30 |
от 11 до 30 |
|
Потребляемая мощность, В^А, не более - вакуумметр - преобразователь измерительный контроллер VGC 301 контроллер В-Rax 3200 контроллер FlexRax 4000 |
- 6 2 5 10 |
12 -- -- |
12 -- -- |
|
Габаритные размеры (длина; ширина; высота), мм, не более - вакуумметр - преобразователь измерительный контроллер VGC 301 контроллер В-Rax 3200 контроллер FlexRax 4000 |
91; 36; 66 96; 91; 50 183; 208; 78 484; 347; 89 |
105; 35; 107 - - - - |
105; 48; 76 - - - - |
|
Масса, кг, не более - вакуумметр - преобразователь измерительный контроллер VGC 301 контроллер В-Rax 3200 контроллер FlexRax 4000 |
0,12 0,27 0,83 6,40 |
0,34 - --- |
0,16 - --- |
|
Условия эксплуатации: - температура окружающей среды, □ С - относительная влажность, %, не более - атмосферное давление, кПа |
от 0 до +40 95 от 84 до 106,7 | ||
|
Средняя наработка на отказ, ч |
15000 | ||
|
Средний срок службы, лет |
8 | ||
|
* линейный логарифм | |||
Знак утверждения типа
наносится на корпус вакуумметра фотохимическим или иным методом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплект поставки
|
Наименование частей |
Обозначение |
Кол-во |
|
Вакуумметр CVM201 или CVM211 |
- |
1 шт. |
|
Вакуумметр CVG101 в составе: - преобразователь измерительный CVG101 |
1 шт. | |
|
- контроллер VGC 301 |
- |
1 шт.* |
|
- контроллер В-Rax 3200 |
1 шт.* | |
|
- контроллер FlexRax 4000 |
1 шт.* | |
|
Кабель соединительный (для мод. CVG101) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз.* |
|
*в зависимости от заказа |
Поверка
осуществляется по документу МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки».
Основные средства поверки:
Рабочий эталон 1 разряда единицы абсолютного давления в диапазоне от 1,040—7 до 1,0403 Па, пределы допускаемой относительной погрешности от +3 до +7 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10—8 -1403 Па
ГОСТ 27758-88 Вакуумметры. Общие технические требования
МИ 140-89 Рекомендация ГСИ. Вакуумметры. Методика поверки
Техническая документация «InstruTech, Inc.», США
