Вакуумметры широкодиапазонные IGM402
| Номер в ГРСИ РФ: | 51329-18 |
|---|---|
| Производитель / заявитель: | Компания "InstruTech, Inc.", США |
Вакуумметры широкодиапазонные IGM402 (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51329-18 |
| Действует | по 17.10.2024 |
| Наименование | Вакуумметры широкодиапазонные |
| Модель | IGM402 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | de7e89f4-fd15-19e4-c4a7-8c337b78a496 |
Производитель / Заявитель
Фирма "InstruTech, Inc.", США
СОЕДИНЕННЫЕ ШТАТЫ
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 36 (80%) |
| Неуспешных поверок (СИ непригодно) | 9 (20 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51329-18: Описание типа
2023-51329-18.pdf
|
Скачать | 101.9 КБ | |
|
51329-18: Методика поверки
2022-mp51329-18.pdf
|
Скачать | 67.8 КБ |
Описание типа
Назначение
Вакуумметры широкодиапазонные IGM402 (далее по тексту - вакуумметры) предназначены для измерений абсолютного давления негорючих газов.
Описание
Принцип действия вакуумметра основан на зависимости тока положительных ионов, образованных в результате ионизации молекул разреженного газа, от измеряемого давления (для ионизационного преобразователя) и на зависимости теплопроводности разреженного газа от давления (для тепловых преобразователей).
В состав вакуумметра широкодиапазонного IGM402 входит ионизационный вакуумметр, конструктивно состоящий из встроенного ионизационного преобразователя, расположенного в одном корпусе с измерительным электронным блоком, и один или два внешних тепловых измерительных преобразователя, которые подключаются с помощью кабелей к соответствующим разъемам корпуса ионизационного вакуумметра.
Ионизационный измерительный преобразователь представляет собой электронную лампу с горячим катодом. Катоды могут быть изготовлены из иттрия с покрытием или из вольфрама. Под воздействием измеряемого давления электроны с накаленного катода устремляются к аноду и соударяются на своем пути с молекулами остаточных газов. Образовавшиеся при этом положительные ионы попадают на сетку, создавая ионный ток, пропорциональный давлению, который поступает на измерительный электронный блок ионизационного вакуумметра.
В тепловых измерительных преобразователях при изменении давления газовой среды изменяется ее теплопроводность, что приводит к изменению температуры тонкой нагретой проволоки (нити накала преобразователя). Проволока является плечом измерительной мостовой схемы. Изменение сопротивления этого плеча, вызванное изменением его температуры, приводит к разбалансу моста. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает на измерительный электронный блок ионизационного вакуумметра.
Вакуумметр широкодиапазонный IGM402 может обеспечивать вывод значений измеряемых параметров в аналоговом виде, имеет два блокировочных реле и оснащен цифровым интерфейсом RS485. Информация об измерениях отображается на встроенном дисплее ионизационного вакуумметра.
Пломбировка вакуумметра не предусмотрена.
Общий вид вакуумметра приведен на рисунке 1.

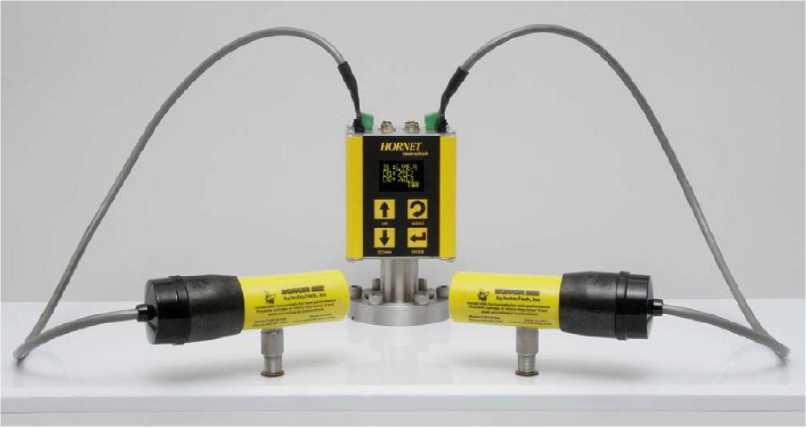

Рисунок 1 - Общий вид вакуумметра широкодиапазонного IGM402
Программное обеспечение
Вакуумметры имеют встроенное программное обеспечение (ПО) «Hornet - Dual Convection Communications», разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор режима управления вакуумметром, режима отображение данных, единицы измерения давления, тока эмиссии; формирование выходных сигналов (аналогового и цифрового); передача данных, включение/выключение катодов ионизационного преобразователя, дегазации, управление реле блокировок для выключения прибора при превышении допустимого давления, и т.д.
Информация о версии ПО доступна через меню ионизационного вакуумметра, входящего в состав вакуумметра широкодиапазонного IGM402.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
Hornet - Dual Convection Communications |
|
Номер версии (идентификационный номер) ПО |
не ниже 1769-108 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления, Па - ионизационного вакуумметра - теплового преобразователя |
от 1,3-10-7 до 6,7 от 5-10-2 до 1-103 |
|
Диапазон показаний давления, Па |
от 1,3-10-7 до 1,33-105 |
|
Пределы допускаемой относительной погрешности измерений давления, % от измеренной величины - ионизационного вакуумметра - теплового преобразователя |
±25 ±30 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Аналоговый выходной сигнал*, В - ионизационного вакуумметра - ионизационного вакуумметра и теплового преобразователя (комбинированный режим) - теплового преобразователя Цифровой интерфейс |
от 0 до 9 от 0,5 до 7 от 1 до 8 RS485 |
|
Напряжение питания постоянного тока, В |
от 20 до 28 |
|
Потребляемая мощность, В^А, не более |
30 |
|
Габаритные размеры (длина; ширина; высота), мм, не более - ионизационного вакуумметра - теплового преобразователя |
71; 68; 129 90,4; 36; 76,2 |
|
Масса, кг, не более - ионизационного вакуумметра - теплового преобразователя |
0,27 0,085 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от 0 до +40 95 от 84 до 106,7 |
|
Средняя наработка на отказ, ч |
15000 |
|
Средний срок службы, лет |
8 |
|
* линейный логарифм | |
Знак утверждения типа
наносится на корпус вакуумметра фотохимическим или иным методом и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплект поставки
|
Наименование частей |
Обозначение |
Кол-во |
|
Вакуумметр в составе: - вакуумметр ионизационный - преобразователь измерительный тепловой |
- |
1 шт. 1 или 2 шт.* |
|
Кабель соединительный |
- |
1 или 2 шт.* |
|
Руководство по эксплуатации |
- |
1 экз. |
|
*в зависимости от заказа | ||
Поверка
осуществляется по документу МИ 140-89 «Рекомендация ГСИ. Вакуумметры. Методика поверки».
Основные средства поверки:
Рабочий эталон 1 разряда единицы абсолютного давления в диапазоне от 1,040—7 до 1,0-103 Па, пределы допускаемой относительной погрешности от +3 до +7 %.
Допускается применение аналогичных средств поверки, обеспечивающих
определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-8-1 -103 Па
ГОСТ 27758-88 Вакуумметры. Общие технические требования
МИ 140-89 Рекомендация ГСИ. Вакуумметры. Методика поверки
Техническая документация «InstruTech, Inc.», США
