Расходомеры-счетчики электромагнитные ПРЭТ-01
| Номер в ГРСИ РФ: | 51340-12 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "Теплотрон", г.С.-Петербург |
Расходомеры-счётчики электромагнитные ПРЭТ-01 (далее расходомеры) предназначены для непрерывных измерений объемных расходов и объемов питьевой, технической, теплофикационной воды и конденсата водяного пара в системах водо- и теплоснабжения, а также других электропроводящих жидкостей в трубопроводах с Ду от 15 до 100 мм для учета воды в системах сбора данных, контроля и управления технологическими процессами, а также в составе теплосчетчиков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51340-12 |
| Действует | по 02.10.2017 |
| Наименование | Расходомеры-счетчики электромагнитные |
| Модель | ПРЭТ-01 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b1048c7a-d7a8-0b22-835c-9aa4937f434e |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 02.10.2017 |
| Номер сертификата | 48331 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 824 п. 38 от 02.10.2012 |
Производитель / Заявитель
ООО "Теплотрон", РОССИЯ, г.С.-Петербург
Россия
Поверка
| Методика поверки / информация о поверке | ТПТ 52830.001 МП |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 349 (88%) |
| Неуспешных поверок (СИ непригодно) | 49 (12 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
51340-12: Описание типа
2012-51340-12.pdf
|
Скачать | 159.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Расходомеры-счётчики электромагнитные ПРЭТ-01 (далее расходомеры) предназначены для непрерывных измерений объемных расходов и объемов питьевой, технической, теплофикационной воды и конденсата водяного пара в системах водо- и теплоснабжения, а также других электропроводящих жидкостей в трубопроводах с Ду от 15 до 100 мм для учета воды в системах сбора данных, контроля и управления технологическими процессами, а также в составе теплосчетчиков.
Описание
Расходомеры состоят из полнопроходного электромагнитного первичного преобразователя расхода (ППР) и измерительного блока (ИБ), объединенных в моноблок.
Принцип работы расходомеров основан на явлении электромагнитный индукции. При прохождении электропроводящей жидкости через магнитное поле в ней, как в движущемся проводнике, наводится ЭДС, пропорциональная скорости жидкости. ЭДС снимается двумя электродами, расположенными диаметрально противоположно в одном поперечном сечении трубы расходомера. Сигнал от электродов экранированными проводами подается на вход измерительного блока, обеспечивающего его дальнейшую обработку.
Расходомеры могут поставляться потребителю в вариантах комплектации, которые различаются:
По конструктивному исполнению:
- с фланцевым присоединением;
- с бесфланцевым (байонетным или резьбовым) присоединением.
По конструктивному исполнению ИБ:
- ИБ с дисплеем (базовый вариант);
- ИБ без дисплея (по заказу).
Расходомеры обеспечивают представление результатов измерений в следующей форме:
- выходной частотный сигнал прямоугольной формы с программируемой частотой прямо пропорциональной расходу;
- выходной числоимпульсный сигнал с программируемым весовым коэффициентом (л/имп);
- отображение на дисплее измеренных значений объемного расхода, объема (для исполнения с дисплеем);
- последовательный интерфейс RS-232C, который используется изготовителем в технологических целях.
В расходомерах, ИБ которых по конструктивному исполнению выполнены с двухстрочным жидкокристаллическим дисплеем, информация о результатах измерений выводится в виде представленном на рисунке 1.
На дисплее расходомера отображаются значения накопленного объёма (м3) и текущего объёмного расхода (м3/ч).
Gv,m3/4 ХХ,ХХХ
V1, м3 ХХХХ,ХХХ
Рисунок 1

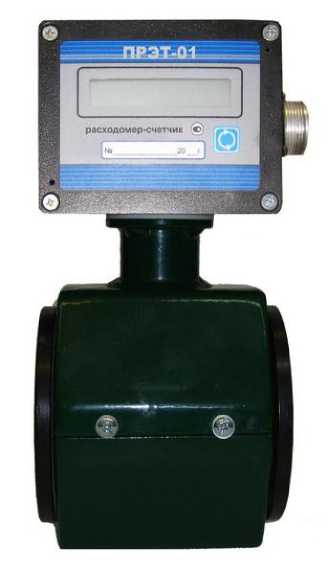

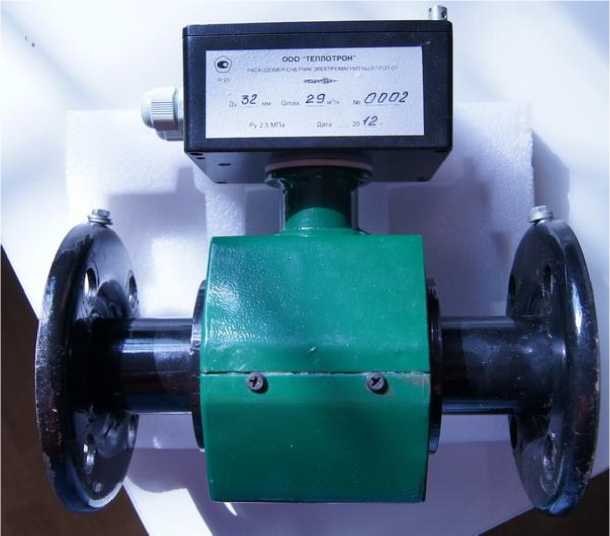

Общий вид расходомеров приведен на рисунках 2 и 3:
Рисунок 2
Рисунок 3

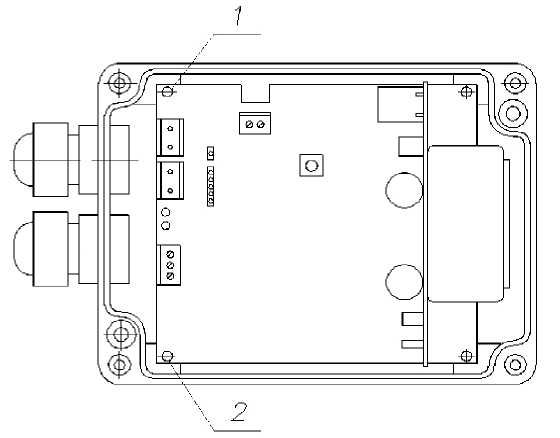

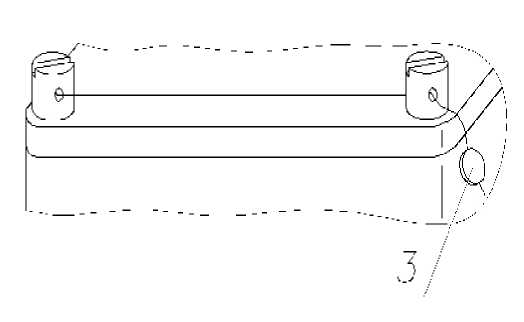

Места пломбирования расходомеров приведены на рисунке 4:
Рисунок 4.
1-оттиск клейма поверителя;
2-оттиск клейма изготовителя;
3-оттиск клейма инспектора.
Программное обеспечение
Программное обеспечение (далее-ПО ) у всех исполнений одной версии.
Задачей микропрограммы расходомеров является обеспечение непрерывных измерений сигналов от ППР, обработка измерительной информации и вывод результатов измерений на дисплей (накопленный объём, текущий объёмный расход), а также в виде выходных частотных сигналов прямоугольной формы с программируемой частотой прямо пропорциональной расходу, либо числоимпульсных сигналов с программируемым весовым коэффициентом.
Программа, реализуемая расходомером, защищена от несанкционированного доступа к настройкам при помощи пломбирования и паролями входа в программы изменения настроек.
Идентификационные параметры ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентиф икаци-онное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Микропрограмма ПРЭТ-01 |
PRET_01.hex |
1.00 |
5562a5536315be04edb 74491bf37b9f5 |
MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" по
МИ3286-2010.
Технические характеристики
Расходомеры обеспечивают измерения объёмных расходов или объемов измеряемой среды в
диапазоне:
- ОТ GmHK/400 до GmHK,
- отGm а .200 доGmHK,
- от GmHK/100 До GmHK, м3/ч - исполнение 1; м3/ч - исполнение 2; м3/ч - исполнение 3;
где Gms - наибольший измеряемый расход.
Значения измеряемых расходов, в зависимости от Ду расходомеров и исполнения приведены в таблице 2.
Таблица 2
|
Параметр |
Диаметр условного прохода (Ду), мм | ||||||||||
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 | |||
|
Расход наи- |
Ис- |
1 |
0,016 |
003 |
0,045 |
0,073 |
0,113 |
0,175 |
0,3 |
0,45 |
0,7 |
|
меньший Gmin, |
полне |
2 |
0,032 |
0,06 |
0,09 |
0,15 |
0,23 |
0,35 |
0,6 |
0,9 |
1,4 |
|
м3/ч |
ние |
3 |
0,064 |
0,12 |
0,18 |
0,29 |
0,45 |
0,7 |
1,2 |
1,8 |
2,8 |
|
Расход наибольший Gmx, м3/ч |
6,4 |
12 |
18 |
29 |
45 |
70 |
120 |
180 |
280 | ||
|
Масса, кг, не более |
5 |
6 |
7 |
9 |
10 |
11 |
15 |
18 |
23 | ||
Пределы допускаемой относительной погрешности расходомеров при измерениях объемного расхода и объема в зависимости от значений расхода:
± 1,5 % для 0,04Gmax <Gt Gm
± 2,0 % для Gmin <Gi < 0,04Gmax .
Давление измеряемой среды в зависимости от конструктивного исполнения ППР от 0,1 до 1,6 МПа или от 0,1 до 2,5 МПа.
Диапазон температур измеряемой среды от 1 до 150 °С.
Удельная электрическая проводимость измеряемой среды в пределах от 10-3 до 10 См/м.
Диапазон температур окружающего воздуха от плюс 5 до плюс 50 ° С.
Напряжение питания осуществляется от источника постоянного тока с напряжением (24±3,6 )В.
Потребляемая электрическая мощность от источника постоянного тока мощность не более 4 В •А.
Частотно- импульсные выходы - пассивные цепи, представляющие собой оптопары с транзисторными ключами на выходе. Постоянное напряжение, подаваемое на пассивные выходы от +5 до +12 В при токе до 20 мА.
Максимальное программируемое значение выходной частоты расходомера fmax , соответствующей Gmax ( м3/ч) - 5 кГц.
Габаритные размеры расходомеров с фланцевым присоединением приведены в таблице 3. Таблица 3
|
Dy, мм |
Г абаритные размеры, мм , не более | ||
|
Ширина |
Длина |
Высота | |
|
15 |
95 |
150 |
200 |
|
20 |
105 |
150 |
205 |
|
25 |
115 |
200 |
210 |
|
32 |
135 |
200 |
220 |
|
40 |
145 |
200 |
225 |
|
50 |
160 |
200 |
232 |
|
65 |
180 |
250 |
240 |
|
80 |
195 |
250 |
277 |
|
100 |
215 (230) |
250 |
300 |
Примечание- Размеры в скобках для Ру=2,5 МПа.
Габаритные размеры расходомеров с бесфланцевым присоединением приведены в таблице 4.
Таблица 4
|
Dy, мм |
Г абаритные размеры, мм , не более | ||
|
Ширина |
Длина |
Высота | |
|
15 |
102 |
115 |
209 |
|
20 |
102 |
115 |
209 |
|
25 |
102 |
115 |
209 |
|
32 |
102 |
115 |
209 |
|
40 |
102 |
115 |
209 |
|
50 |
102 |
115 |
209 |
Средняя наработка на отказ должна быть не менее 40000 часов Средний срок службы не менее 12 лет.
Знак утверждения типа
наносится на корпус расходомера с помощью этикетки, изготовленной методом трафаретной печати на самоклеящемся водомаслостойком материале, и на титульный лист паспорта типографским способом.
Комплектность
Таблица 5
|
Наименование и условное обозначение |
Кол., шт. |
Примечание |
|
Расходомер-счетчик электромагнитный ПРЭТ-01 |
1 |
В соответствии с заказом |
|
Комплект монтажных частей |
1 |
В соответствии с договором поставки |
|
Источник питания постоянного тока c номинальным напряжением 24В |
1 |
В соответствии с договором поставки |
|
Паспорт. ТПТ 52830.001 ПС |
1 | |
|
Руководство по эксплуатации. ТПТ 52830.001 РЭ |
1 | |
|
Методика поверки. ТПТ 52830.001 МП |
1 |
В соответствии с договором поставки |
Поверка
осуществляется по методике "ГСИ. Расходомеры-счётчики электромагнитные ПРЭТ-01. Методика поверки", ТПТ 52830.001 МП, утвержденной ГЦИ СИ ФГУП "ВНИИМС" в июле 2012 г.
Основное поверочное оборудование
Таблица 6
|
Наименование |
Основные технические характеристики |
Тип рекомендуемого оборудования | |
|
пределы измерений |
погрешность | ||
|
1 Установка поверочная расходомерная |
от 0,016 до 280 м3/ч |
± 0,5 % | |
|
2 Вольтметр универсальный |
от 0 до 300 В |
± 1 % |
В7-46/1 |
|
3 Частотомер электронно-счетный |
Диапазон измеряемых частот по входу А, Гц: 0.005 ^ 150406; относительная погрешность при измерении частоты и периода: 5f,T =(10-8+ 10-9/Тсч + |5зап | ); где тсч - установленное время счета прибора; 6зап - погрешность запуска; |
Ч3-64/1 | |
|
Наименование |
Основные технические характеристики |
Тип рекомендуемого оборудования | |
|
пределы измерений |
погрешность | ||
|
для частоты входного сигнала f вх = 10 кГц (10-9/Тсч + |5зап | ) = 10-6 | |||
|
4 Осциллограф |
Погрешность ± 3 %; полоса п |
ропускания: 0-50 МГц |
С1-34 |
|
5 ПК |
IBM PC совместимый | ||
Сведения о методах измерений
изложены в руководстве по эксплуатации ТПТ 52830.001 РЭ.
Нормативные документы
1 ГОСТ Р 52931-2008. Изделия ГСП. Общие технические условия.
2 ГОСТ 28723-90. Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний.
3 ГОСТ 8.145-75 Государственная система обеспечения единства измерений. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3-10"6 до 10 м3/с.
4 ТУ 4218-001-38152830-2012 Расходомеры-счётчики электромагнитные ПРЭТ-01. Технические условия.
Рекомендации к применению
выполнение торговых и товарообменных операций.
