Трансформаторы тока KOKS
| Номер в ГРСИ РФ: | 51367-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Трансформаторы тока (далее ╞ трансформаторы) предназначены для преобразования тока в электрических сетях до 20 кВ. Применяются для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51367-12 |
| Действует | по 21.08.2027 |
| Наименование | Трансформаторы тока |
| Модель | KOKS |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 14ad083d-f2ce-c8a3-5206-e35bb4b5ff62 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Чехия |
| Информация о сертификате | |
| Срок действия сертификата | 28.09.2017 |
| Номер сертификата | 48245 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 814 п. 10 от 28.09.2012 |
Производитель / Заявитель
Фирма "ABB s.r.o.", Чехия
Чехия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 438 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51367-12: Описание типа
2021-51367-12.pdf
|
Скачать | 278 КБ | |
|
51367-12: Методика поверки
2021-mp51367-12.pdf
|
Скачать | 162.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока KOKS (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении взаимной индукции.
Трансформаторы - однофазные шинного типа с литой изоляцией, выполненной на основе эпоксидного компаунда. Эпоксидное литье выполняет функцию изолятора и несущей конструкции. Функции первичной обмотки трансформаторов выполняет шина, на которую устанавливается трансформатор.
Трансформаторы могут иметь от одной до четырех вторичных обмоток. Выводы вторичных обмоток помещены в литую коробку вторичных зажимов с пластмассовой, пломбируемой крышкой.
Трансформаторы KOKS на номинальные напряжения до 15 кВ имеют специальную площадку с четырьмя отверстиями с резьбой для крепления на плоскую поверхность, отлитую вместе с корпусом. Трансформаторы KOKS на номинальное напряжение 20 кВ, для возможности установки, встроены в монтажную раму, изготовленную из легкого металла. Рама имеет четыре отверстия для установки трансформаторов на заземленную металлоконструкцию.
Трансформаторы тока KOKS выпускаются в следующих модификациях: KOKS 12 A31, KOKS 12 A41, KOKS 17,5 A31, KOKS 17,5 A41, KOKS 24 D11, KOKS 24 D21 KOKS 24 F11, KOKS 24 F21, которые отличаются номинальными значениями напряжения и первичного тока.
Общий вид трансформаторов на номинальные напряжения до 15 кВ приведен на рисунке 1, а трансформаторов на номинальные напряжения 20 кВ на рисунке 2.

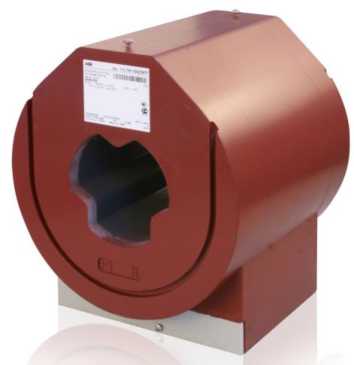

Рисунок 1 - Общий вид трансформаторов на номинальные напряжения до 15 кВ

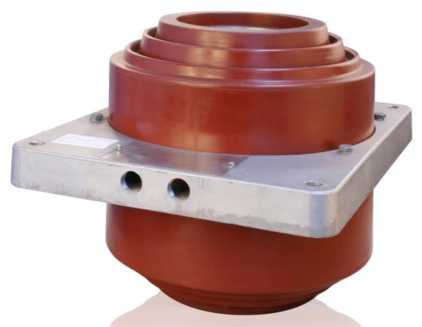

Рисунок 2 - Общий вид трансформаторов на номинальные напряжения 20 кВ
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ - для модификаций KOKS 12 A31 и KOKS 12 A41 - для модификаций KOKS 17,5 A31 и KOKS 17,5 A41 - для модификаций KOKS 24 D11 и KOKS 24 D21 - для модификаций KOKS 24 F11 и KOKS 24 F21 |
3; 6; 10 15 20 20 |
|
Наибольшее рабочее напряжение, кВ - для модификаций KOKS 12 A31 и KOKS 12 A41 - для модификаций KOKS 17,5 A31 и KOKS 17,5 A41 - для модификаций KOKS 24 D11 и KOKS 24 D21 - для модификаций KOKS 24 F11 и KOKS 24 F21 |
3,6; 7,2; 12 17,5 24 24 |
|
Номинальные первичные токи, А - для модификаций KOKS 12 A31, KOKS 12 A41, KOKS 17,5 A31 и KOKS 17,5 A41 |
500; 600; 750; 800; 1000; 1200; 1250; 1400; 1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150;3200; 3500; 3600; 4000 |
|
- для модификаций KOKS 24 D11 и KOKS 24 D21 |
500; 600; 750; 800; 1000; 1200; 1250; 1400; 1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150; 3200; 3500; 3600; 4000; 5000; 6000 |
|
- для модификаций KOKS 24 F11 и KOKS 24 F21 |
500; 600; 750; 800; 1000; 1200; 1250; 1400; 1500; 1600; 1800; 2000; 2500; 2800; 3000; 3150; 3200; 3500; 3600; 4000; 5000; 6000; 7000; 8000 |
|
Номинальный вторичный ток, А |
1 и/или 5 |
|
Класс точности обмоток для измерений |
0,2; 0,2S; 0,5; 0,5S; 1; 3; 5 |
|
Наименование характеристики |
Значение |
|
Класс точности обмоток для защиты |
5Р;10Р |
|
Номинальная вторичная нагрузка, В • А |
1; 1,5; 2; 2,5; 3; 5; 7,5; 10; 12,5; 15; 17,5; 20; 22,5; 25; 27,5; 30; 35; 40; 45; 50; 60; 75; 100; 125;150 |
|
Коэффициент безопасности приборов обмотки для измерений |
5; 10 |
|
Номинальная предельная кратность вторичной обмотки для защиты |
10; 15; 20; 30 |
|
Номинальная частота переменного тока, Гц |
50; 60 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации по ГОСТ 15150-69 У3 в диапазоне температур окружающей среды, оС |
от -25 до +50 или от -25 до +40 |
|
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
30 262800 |
Знак утверждения типа
наносится на табличку трансформаторов методом наклейки и на паспорт типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока KOKS |
1 шт. | |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в п.11 ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия.
Нормативные документы
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
