Трансформаторы напряжения CPA 362
| Номер в ГРСИ РФ: | 51391-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Трансформаторы напряжения СРA 362 (далее ╞ трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 330 кВ.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51391-12 | ||||||||||||
| Наименование | Трансформаторы напряжения | ||||||||||||
| Модель | CPA 362 | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 72dfa9ac-71f0-6908-3723-df398536fe6d | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2012 | ||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Швеция |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48271 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 814 п. 36 от 28.09.2012 |
Производитель / Заявитель
Фирма "ABB Power Technologies AB", ШВЕЦИЯ
Швеция
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
51391-12: Описание типа
2012-51391-12.pdf
|
Скачать | 70.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения СРА 362 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 330 кВ.
Описание

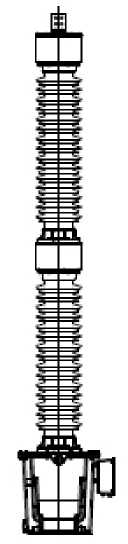

Трансформаторы напряжения CPA 362 представляют собой емкостные трансформаторы и состоят из емкостного делителя напряжения типа CSA и электромагнитного устройства типа ЕОА.
Емкостной делитель CSA состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. Делитель смонтирован в виде колонны из двух модулей, устанавливаемых один на другой.
К выходу делителя подключено электромагнитное устройство ЕОА, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора.
Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. Выводы вторичных обмоток помещены в контактной коробке, закрепленной сбоку электромагнитного устройства и закрытой съемной пломбируемой крышкой.
Трансформаторы снабжены табличкой с указанием основных характеристик.
Трансформаторы устанавливаются на открытых распределительных устройствах электрических подстанций. Рабочее положение трансформаторов - вертикальное.
Технические характеристики
Таблица 1 - Характеристики трансформаторов напряжения CPA 362
|
Характеристика |
Значение |
|
Класс напряжения, кВ |
330 |
|
Номинальные напряжения, кВ - первичной обмотки - основной вторичной обмотки № 1 - основной вторичной обмотки №2 - дополнительной вторичной обмотки |
330/V3 0,1/^3 0,1/^3 0,1 |
|
Наибольшее рабочее напряжение первичной обмотки, кВ |
362 |
|
Класс точности основной вторичной обмотки №1 |
0,2 |
|
Класс точности основной вторичной обмотки №2 |
0,5 |
|
Класс точности дополнительной вторичной обмотки |
3Р |
|
Номинальная мощность основной вторичной обмотки №1, В^А |
10 |
|
Номинальная мощность основной вторичной обмотки №2, ВА |
200 |
|
Номинальная мощность дополнительной вторичной обмотки, В • А |
100 |
|
Номинальная частота, Гц |
50 |
|
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 |
|
Габаритные размеры, мм (высотахдлинахширина) |
4245х720х520 |
|
Масса, кг |
630 |
|
Рабочие условия применения: - температура окружающего воздуха, °С |
от - 45 до + 40 |
Знак утверждения типа
Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспортов.
Комплектность
Трансформатор напряжения СРА 362
Паспорт
3 шт. (Зав. №№ 8776874, 8776875, 8776876).
3 экз.
Поверка
осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Средства поверки: трансформатор напряжения измерительный эталонный NVOS (кл. т. 0,01), прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР3025 (± 4 %).
Сведения о методах измерений
Сведений нет.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
3. Техническая документация фирмы «ABB Power Technologies AB», Швеция.
