Устройства универсальные серии PW400
| Номер в ГРСИ РФ: | 51399-12 |
|---|---|
| Производитель / заявитель: | Компания "PONOVO POWER CO. Ltd.", Китай |
Устройства универсальные серии PW400 (далее по тексту - устройства) предназначены для воспроизведения независимых и регулируемых по амплитуде, частоте, фазе и мощности одновременных сигналов напряжения и силы переменного и постоянного тока, а также для измерения временных интервалов входящих дискретных сигналов при проведении проверки и настройки электромеханических, полупроводниковых и микропроцессорных устройств релейной защиты и автоматики (РЗА).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51399-12 |
| Действует | по 07.08.2027 |
| Наименование | Устройства универсальные |
| Модель | серии PW400 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 357b3c49-bf3d-3f63-5f45-2366b64f4355 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 28.09.2017 |
| Номер сертификата | 48281 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 814 п. 46 от 28.09.2012 |
Производитель / Заявитель
Компания "PONOVO POWER CO., Ltd.", Китай
Китай
Поверка
| Методика поверки / информация о поверке | МП 51399-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 28 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51399-12: Описание типа
2024-51399-12.pdf
|
Скачать | 685.3 КБ | |
|
51399-12: Методика поверки
2024-mp51399-12.pdf
|
Скачать | 7.2 MБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Устройства универсальные серии PW400 (далее по тексту - устройства) предназначены для воспроизведения независимых и регулируемых по амплитуде, частоте, фазе и мощности одновременных сигналов напряжения и силы переменного и постоянного тока, фазовых углов между напряжением и током, а также для измерения временных интервалов входящих дискретных сигналов при проведении проверки и настройки электромеханических, полупроводниковых и микропроцессорных устройств релейной защиты и автоматики (РЗА).
Описание
Принцип действия устройств в режиме воспроизведения основан на передаче заданных пользователем параметров воспроизводимых выходных сигналов с персонального компьютера (ПК) на внутренний контроллер устройства, где с выхода интерфейсного модуля цифровой сигнал заданных параметров поступает на цифро-аналоговый преобразователь (далее - ЦАП), а сформированный аналоговый сигнал поступает на соответствующие усилители, масштабируя их значение и обеспечивая необходимую мощность.
Устройства выпускаются в следующих модификациях: L336i, L336i-E, PW336i, PW636i-F, различающихся количеством каналов тока и дискретных каналов, диапазонами измеряемых величин, погрешностями измерений и конструктивным исполнением.
Воспроизведение электрических сигналов обеспечивается одновременно по трем или шести каналам тока в зависимости от модификации и по четырём каналам напряжения с заданными параметрами, такими как: род тока (переменный или постоянный), форма сигнала, амплитуда, частота и угол фазового сдвига. Модификации L336i, PW336i и PW636i-F могут быть сконфигурированы управляющей программой для работы в режиме объединенных каналов.
Под объединенными каналами понимается попарная работа шести каналов тока, для воспроизведения силы постоянного/переменного тока по 3 независимым каналам. Режим работы с объединенными каналами задается через управляющую программу при этом каждая пара единичных каналов управляется как единый канал и обеспечивает удвоение выходной мощности и силы тока.
Устройства позволяют осуществлять коммутацию внешних дискретных сигналов и измерять временные интервалы входящих сигналов по дискретным входам.
Устройства имеют возможность подключения к различным цифровым устройствам РЗА по протоколу МЭК 61850-8-1 (GOOSE), а устройство модификации PW636i-F может еще подключаться по протоколу МЭК 61850-9-2 (SV).
Устройства модификаций L336i и L336i-E имеют возможность управления с мобильного устройства с подключением по беспроводной технологии WiFi.
Устройства имеют встроенную температурную защиту от перегрева, от перегрузки по току и от возникновения короткого замыкания. При срабатывании любого вида защиты срабатывает световая и звуковая сигнализация.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде буквенно-цифрового кода.
Общий вид устройств с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунках 1-5. Способ ограничения доступа к местам настройки (регулировки) -заводская пломба. Нанесение знака поверки на устройства не предусмотрено.
Место нанесения
Место пломбирования

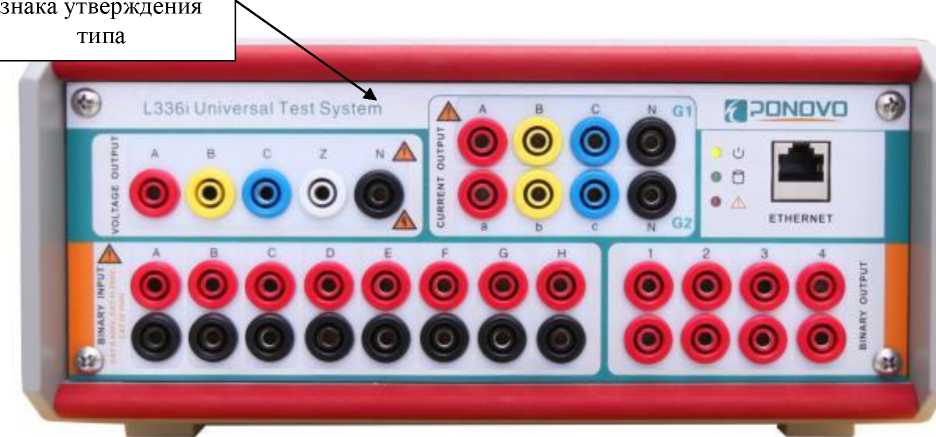

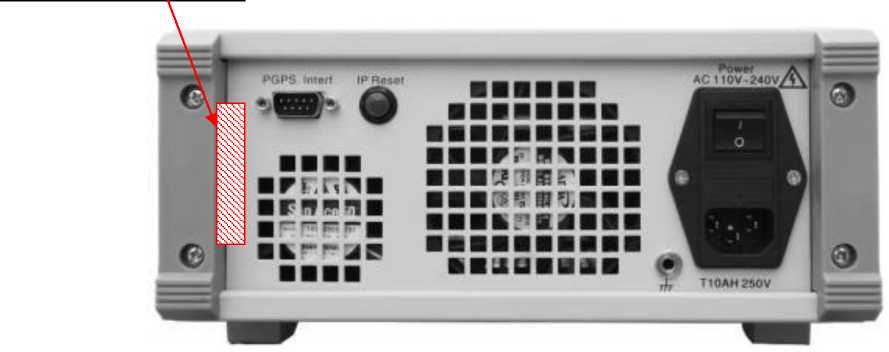

Рисунок 1 - Общий вид устройств модификации L336i с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа
Место нанесения знака утверждения типа
Место пломбирования

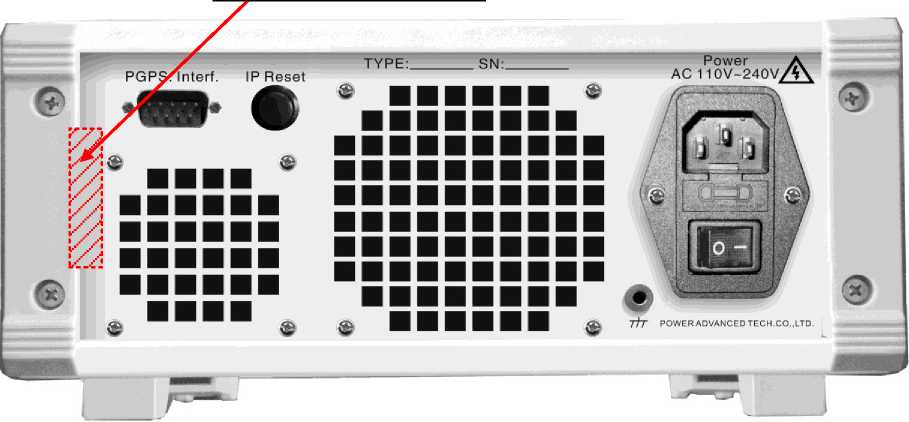

Рисунок 2 - Общий вид устройств модификации L336i-E с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 3 - Вид снизу устройств модификации L336i и L336i-E с указанием места нанесения серийного номера
Место нанесения знака утверждения типа
Место пломбирования
Место нанесения серийного номера

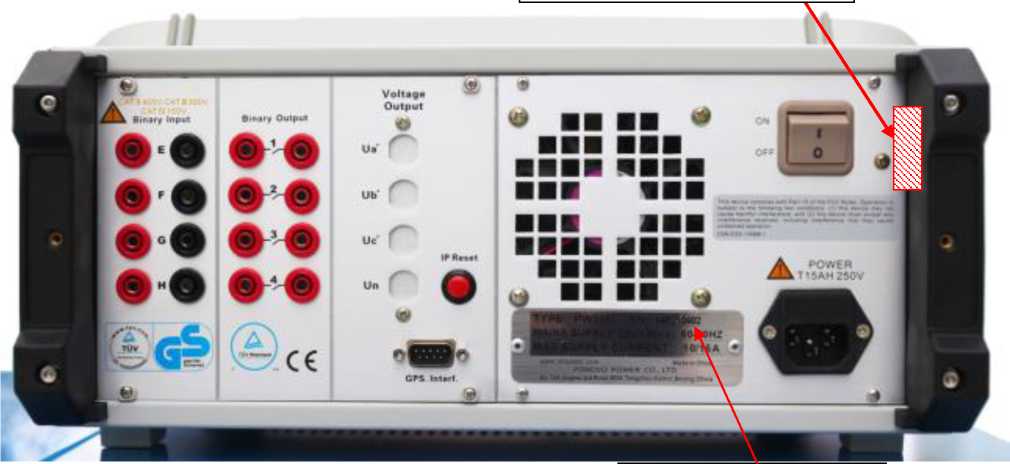

Рисунок 4 - Общий вид устройств модификации PW336i с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Место нанесения знака утверждения типа
Место пломбирования
Место нанесения серийного номера

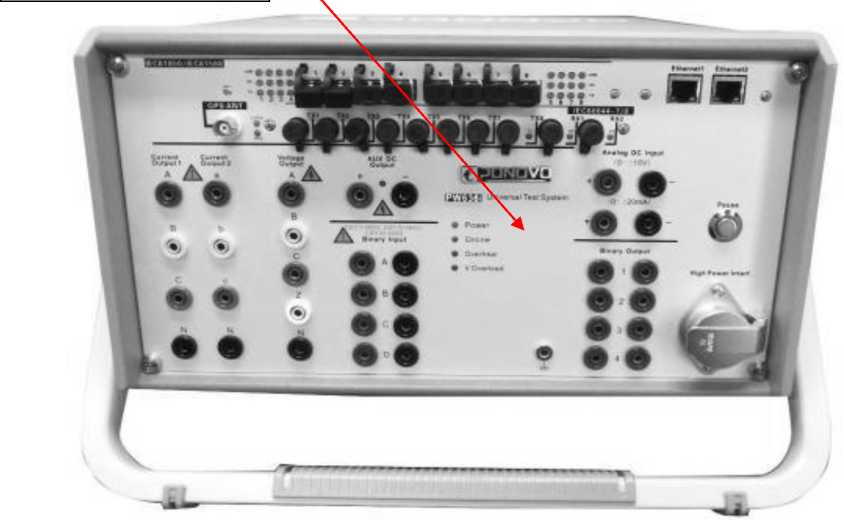

Рисунок 5 - Общий вид устройств модификации PW636i-F с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения серийного номера
Программное обеспечение
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность устройства незначителен, так как определяется погрешностью дискретизации (погрешностью ЦАП), являющейся ничтожно малой по сравнению с погрешностью измерителя. Метрологические характеристики нормированы с учетом влияния встроенного ПО. Встроенное ПО может быть проверено, установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических средств.
Внешнее ПО (PowerTest), устанавливаемое на персональный компьютер, предусматривает различные экранные формы отображения информации, управляет настройками интерфейса устройства и изменяет внешние электрические и временные параметры сигналов.
Внешнее ПО не является метрологически значимым, поскольку только передает команды, позволяющие выбирать требуемые характеристики и их значения.
Идентификационные данные метрологически значимого встроенного ПО и метрологически не значимого внешнего ПО устройств приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение | |
|
Встроенное |
Внешнее | |
|
Идентификационное наименование ПО |
микропрограмма |
PowerTest |
|
Номер версии (идентификационный номер ПО) |
- |
не ниже 2.4 |
|
Цифровой идентификатор ПО |
- |
- |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
Диапазон воспроизведений напряжения переменного тока, В |
от 0,05 до 300,00 |
от 0,05 до 300,00 |
от 0,05 до 150,00 |
от 0,05 до 300,00 |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 0,05 до 300,00 |
от 0,05 до 300,00 |
от 0,05 до 150,00 |
от 0,05 до 300,00 |
|
Диапазон воспроизведений силы переменного тока, А: - в единичном канале - в объединенных каналах |
от 0,05 до 15,00 от 0,05 до 30,00 |
от 0,05 до 20 - |
от 0,05 до 15,00 от 0,05 до 30,00 |
от 0,05 до 32 от 0,05 до 64 |
|
Диапазон воспроизведений силы постоянного тока, А |
в единичном канале: от 0,05 до 10,00 |
в единичном канале: от 0,05 до 10,00 |
в объединенных каналах: от 0,05 до 20,00 |
в единичном канале: от 0,05 до 32,00 |
|
Наименование характеристики |
Значение | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
Диапазон воспроизведений частоты выходных синусоидальных сигналов напряжения и тока, Гц |
от 1 до 1000 |
от 1 до 1000 |
от 1 до 1000 |
от 1 до 1000 |
|
Диапазон измерений временных интервалов входящих дискретных сигналов, с |
от 0,005 до 100000 |
от 0,005 до 100000 |
от 0,005 до 100000 |
от 0,005 до 100000 |
|
Диапазон воспроизведений фазовых углов между каналами тока и напряжения, ° |
от -360 до +360 |
от -360 до +360 |
от -360 до +360 |
от -360 до +360 |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения переменного тока, В |
±(0,0008 • Хизм + 0,0002 • Хд) |
±(0,0008 • Хизм + 0,0002 • Х,) |
в диапазоне от 0,05 до 15,00 В включ.: ±(0,0008^ Хизм + 0,003); в диапазоне св. 15 до 150 В включ.: ±(0,0008^ Хизм + 0,03) |
±(0,0008^ Хизм + 0,0002 • Хо |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения постоянного тока, В |
в диапазоне от 0,05 до 10 В включ.: ±0,05 в диапазоне св. 10 до 300 В включ.: ±(0,005- Хизм) |
в диапазоне от 0,05 до 10 В включ.: ±0,05 в диапазоне св. 10 до 300 В включ.: ±(0,005- Хизм) |
в диапазоне от 0,05 до 2,00 В включ.: (0,0014-Хизм + 0,011) в диапазоне св. 2 до 100 В не включ.: ±(0,0008^ Хизм + 0,0042); в диапазоне от 100 В до 150 В включ.: ±(0,0008^ Хизм + 0,03); |
в диапазоне от 0,05 до 10 В включ.: ±0,05 в диапазоне св. 10 до 300 В: ±(0,0008^ Хизм + 0,0002 • Хо |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений силы переменного тока, А: - в единичном канале |
в диапазоне от 0,05 до 0,50 А не включ.: ±0,001; в диапазоне от 0,5 |
в диапазоне от 0,05 до 0,50 А не включ.: ±0,001; в диапазоне от |
в диапазоне от 0,05 до 0,20 А не включ.: ±0,002 в диапазоне от 0,2 |
в диапазоне от 0,05 до 0,50 А не включ.: ±0,001; в диапазоне от 0,5 до 32,0 А |
|
Наименование характеристики |
Значение | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
- в объединенных каналах |
до 15,0 А включ: ±(0,001- Хизм); в диапазоне от 0,05 до 0,50 А не включ.: ±0,001 в диапазоне от 0,5 до 20,0 А не включ.: ±(0,001- Хизм); в диапазоне от 20 до 30 А включ.: ±(0,002- Хизм) |
0,5 до 20,0 А включ: ±(0,0008 • Хизм + 0,0002 • Х,) |
до 5,0 А не включ.: ±(0,0015^Хизм + 0,00075); в диапазоне от 5 до 15 А включ.: ±(0,0015^Хизм + 0,0075); в диапазоне от 0,05 до 0,50 А не включ.: ±0,002 в диапазоне от 0,5 до 5,0 А не включ.: ±(0,0015^Хизм + 0,0015) в диапазоне от 5 до 30 А включ.: ±(0,0015^Хизм + 0,015) |
включ.: ±(0,0015- Хизм + 0,0005 • Хд) в диапазоне от 0,05 до 0,50 А не включ.: ±0,001; в диапазоне от 0,5 до 64,0 А включ.: ±(0,0015- Хизм + 0,0005 • Хд) |
|
Пределы допускаемой абсолютной основной погрешности воспроизведений силы постоянного тока, А |
в единичном канале: в диапазоне от 0,05 до 0,50 А не включ.: ±0,005 в диапазоне от 0,5 до 10,0 А включ.: ±(0,005- Хизм) |
в единичном канале: в диапазоне от 0,05 до 1,00 А включ. : ±0,005 в диапазоне св.1 до 10 А включ.: ±(0,005- Хизм) |
в объединенных каналах: в диапазоне от 0,05 до 0,50 А не включ.: ±0,002 в диапазоне от 0,5 до 5,0 А не включ.: ±(0,0008^Хизм + 0,0006) в диапазоне от 5 до 20 А включ.: ±(0,0008^Хизм + 0,004) |
в единичном канале: ±(0,0015- Хизм + 0,0005 • Хд) |
|
Пределы допускаемой абсолютной погрешности воспроизведений частоты выходных синусоидальных сигналов напряжения и тока, Гц |
в диапазоне от 1 до 65 Гц включ.: ±0,001; в диапазоне св. 65 до 450 Гц включ.: ±0,010; в диапазоне св. 450 до 1000 Гц включ.: ±0,200 |
в диапазоне от 1 до 65 Гц включ.: ±0,001; в диапазоне св. 65 до 450 Гц включ.: ±0,010; в диапазоне св. 450 до 1000 Гц включ.: ±0,200 |
0,001 |
в диапазоне от 1 до 65 Гц включ.: ±0,001; в диапазоне св. 65 до 450 Гц включ.: ±0,010; в диапазоне св. 450 до 1000 Гц включ.: ±0,200 |
|
Пределы допускаемой абсолютной погрешности |
±0,1 |
±0,1 |
±0,1 |
±0,1 |
|
Наименование характеристики |
Значение | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
воспроизведений фазовых углов между напряжением и током измерительного канала при частоте 50 Гц (имин= 5 В, 1мин=0,5 А), ° | ||||
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов входящих дискретных сигналов, с |
±(0,001- Хизм + 0,001) |
±(0,001- Хизм + 0,001) |
±(0,001- Хизм + 0,001) |
±(0,001- Хизм + 0,001) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 | |||
Примечания
1 Пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют JZ> основной погрешности на каждые 10 °С изменения температуры окружающего воздуха.
2 Хизм — воспроизведенное значение.
3 Хд - диапазон воспроизведений.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
Количество каналов тока |
6 |
3 |
6 |
6 |
|
Режим работы с объединенными каналами тока |
Возможен |
Отсутствует |
Возможен |
Возможен |
|
Дискретность устанавливаемых значений частоты выходных синусоидальных сигналов, Гц |
0,001 |
0,001 |
0,001 |
0,001 |
|
Наименование характеристики |
Значение | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
Дискретность устанавливаемых значений напряжения постоянного и переменного тока, В |
в диапазоне от 0 до 30 В не включ.: 0,001; в диапазоне от 30 до 300 В включ : 0,01 |
в диапазоне от 0 до 30 В не включ.: 0,001; в диапазоне от 30 до 300 В включ: 0,01 |
в диапазоне от 0,05 до 14,50 В не включ: 0,0005; в диапазоне от 14,5 В до 150,0 В включ: 0,005 |
в диапазоне от 0 до 30 В не включ.: 0,001; в диапазоне от 30 до 300 В включ: 0,01 |
|
Дискретность устанавливаемых значений фазовых углов, ° |
0,001 |
0,01 |
0,001 |
0,01 |
|
Дискретность устанавливаемых значений силы переменного тока, А |
0,001 |
0,001 |
0,001 |
0,001 |
|
Дискретность устанавливаемых значений силы постоянного тока, А |
0,001 |
0,001 |
0,001 |
0,001 |
|
Напряжение питающей сети, В |
от 198 до 242 |
от 198 до 242 |
от 198 до 242 |
от 198 до 242 |
|
Частота питающей сети, Гц |
50 |
50 |
50 |
50 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +25 °С, % - атмосферное давление, кПа |
от 0 до +45 от 5 до 80 от 84,0 до 106,7 | |||
|
Масса, кг, не более |
8,8 |
8,8 |
20 |
23 |
|
Габаритные размеры с ручкой (ширина х высота х глубина), мм, не более |
256х120х395 |
256x120x395 |
420x167x495 |
360x208x467 |
|
Средний срок службы, лет |
10 |
10 |
10 |
10 |
|
Средняя наработка на отказ, ч |
10000 |
10000 |
10000 |
10000 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации, паспорта и руководства оператора типографским способом, на лицевую панель устройства - в виде наклейки с помощью плёнки самоклеющейся ORACAL 641.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество | |||
|
L336i |
L336i-E |
PW336i |
PW636i-F | |
|
Устройство универсальное серии PW400 |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект кабелей с наконечниками 4 мм для каналов тока тип 1 (2,5 мм2 х 3 м) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект кабелей с наконечниками 4 мм для каналов напряжения (2,5 мм2 х 3 м) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект кабелей с наконечниками 4 мм для каналов тока тип 2 (2,5 мм2 х 0,5 м) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект сигнальных кабелей с наконечником 4 мм для дискретных входов и выходов тип 1 (1 мм2 х 3 м) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект сигнальныз кабелей с наконечником 4 мм для дискретных входов и выходов тип 2 (1 мм2 х 0,5 м) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект наконечников на кабель - гибкий адаптер под винтовой зажим (2,5 мм2 х 0,1 м) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект перемычек для параллельного соединения каналов тока (2,5 мм2 х 0,1 м) |
1 шт. |
_ |
1 шт. |
1 шт. |
|
Комплект наконечников на кабель - зажим типа «крокодил» со створом 20 мм |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект наконечников на кабель - U-образная клемма тип 1 (под винт М4) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект наконечников на кабель - U-образная клемма тип 2 (под винт М5-М7) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект наконечников на кабель -штыревой наконечник |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Шнур питания (250 В, 10 А, 2 м) с переходным адаптером |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Провод для заземления (2,5 мм2 х 4 м) с наконечниками в виде штекеров диаметром 4 мм |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Кабель для подключения к ПК (LAN) |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Транспортировочный чемодан |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Сумка для хранения кабелей |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Носитель с программным обеспечением PowerTest |
1 шт. |
1 шт. |
1 шт. |
1 шт. |
|
Комплект эксплуатационной документации: - Методика поверки - Руководство по эксплуатации - Паспорт - Руководство оператора |
1 экз. 1 экз. 1 экз. 1 экз. |
1 экз. 1 экз. 1 экз. 1 экз. |
1 экз. 1 экз. 1 экз. 1 экз. |
1 экз. 1 экз. 1 экз. 1 экз. |
Сведения о методах измерений
приведены в разделе 6.2 «Принцип работы» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
«Устройства универсальные серии PW400. Стандарт предприятия» компании PONOVO POWER CO. LTD»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
Смотрите также
