Преобразователи мощности измерительные TRM4
| Номер в ГРСИ РФ: | 51400-12 |
|---|---|
| Производитель / заявитель: | Компания "ALSTOM Power Systems S.A.", Франция |
Преобразователи мощности измерительные TRM4 (далее ╞ преобразователи) предназначены для измерений и преобразования характеристик напряжения и силы электрического тока, электрической мощности, электрической энергии в сетях переменного тока с возможностью формирования и передачи информационных иуправляющих электрических сигналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51400-12 |
| Действует | по 28.09.2017 |
| Наименование | Преобразователи мощности измерительные |
| Модель | TRM4 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4295ed31-fe74-d283-e88b-f7a49ffa9711 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Франция |
| Информация о сертификате | |
| Срок действия сертификата | 28.09.2017 |
| Номер сертификата | 48282 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 814 п. 47 от 28.09.2012 |
Производитель / Заявитель
Фирма "ALSTOM HYDRO FRANCE", ФРАНЦИЯ
Франция
Поверка
| Методика поверки / информация о поверке | МП 51400-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51400-12: Описание типа
2012-51400-12.pdf
|
Скачать | 150.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи мощности измерительные TRM4 (далее - преобразователи) предназначены для измерений и преобразования характеристик напряжения и силы электрического тока, электрической мощности, электрической энергии в сетях переменного тока с возможностью формирования и передачи информационных и управляющих электрических сигналов.
Описание
Принцип работы преобразователей заключается в измерении мгновенных значений входных аналоговых сигналов напряжения и силы электрического тока, электрической мощности, электрической энергии, преобразовании результатов измерений в цифровую форму с помощью аналогово-цифрового преобразователя, дальнейшей его обработке и передаче данных через интерфейсы.
Обработка результатов измерений и управление всеми процессами осуществляется встроенным микропроцессором.
Преобразователи выполнены в едином корпусе и предназначены для навесного монтажа на щитах и стойках с передним присоединением монтажных проводов.
На панели расположены измерительные входы, выходные разъемы, разъемы интерфейсов RS485 для подключения к протоколу передачи данных MODBUS и PROFIBUS, разъемы кабеля сетевого питания.

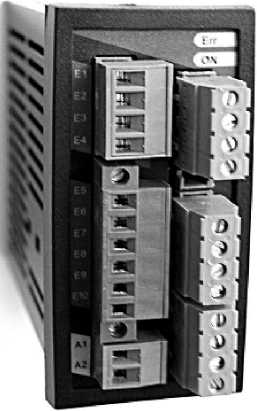

Общий вид преобразователей TRM4
Программное обеспечение
|
Таблица 1 - Идентификационные данные п |
рограммного обеспечения | |||
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программное обеспечение преобразователя TRM4 |
Firmware |
Не ниже V.1.88 |
- |
- |
Программное обеспечение контроллеров недоступно для изменения без разборки корпуса, либо применения специальных программно-аппаратных средств прошивки, используемых при изготовлении.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».
Технические характеристики
Метрологические характеристики преобразователей представлены в таблицах 2, 3.
Таблица 2
|
Наименование показателя (параметра) |
Диапазон измерений показателя (параметра) |
Нормируемые метрологические характеристики |
|
Среднеквадратическое значение фазного напряжения, В: - для режима работы «600 В» - для режима работы «175 В» |
от 0 до 396 от 0 до 120 |
Пределы допускаемой приведенной (к номинальному* значению фазного напряжения) погрешности ±0,2% |
|
Среднеквадратическое значение междуфазного напряжения, В - для режима работы «600 В» - для режима работы «175 В» |
от 0 до 720 от 0 до 210 |
Пределы допускаемой приведенной (к номинальному значению межфазного напряжения) погрешности ±0,2% |
|
Среднеквадратическое значение фазного тока, А: - для режима работы «5 А» - для режима работы «1 А» |
от 0 до 10 от 0 до 2 |
Пределы допускаемой приведенной (к номинальному значению фазного тока) погрешности ±0,2% |
*номинальное значение фазного напряжения соответствует верхней границе диапазона.
Таблица 3
|
Диапазоны выходных сигналов |
Пределы основной допускаемой приведенной погрешности преобразования, % |
Температурный коэффициент преобразования модулей, %/1 °С |
|
от 0 мА до 5 мА |
± 0,2 |
<200 ppm |
|
от 0 мА до 10 мА |
± 0,1 |
<200 ppm |
|
от 0 мА до 20 мА |
± 0,1 |
<200 ppm |
|
от 4 мА до 20 мА |
± 0,1 |
<200 ppm |
|
от -5 мА до 5 мА |
± 0,2 |
<120 ppm |
|
от -10 мА до 10 мА |
± 0,1 |
<120 ppm |
|
от -20 мА до 20 мА |
± 0,1 |
<120 ppm |
Характеристики измерительных входов.
Номинальные значения фазного/междуфазного напряжения ином:
- 175 В/600 В (режим работы «800 В»);
- 100 В/330 В (режим работы «400 В»).
Номинальные значения входного тока 1ном:
- 5 А (режим работы «5 А»);
- 1 А (режим работы «1 А»).
Диапазон частоты входных (измеряемых) сигналов, Гц от 45 до 65
Рабочие условия эксплуатации:
Температура окружающего воздуха, °С от 0 до плюс 55
Относительная влажность воздуха, % от 5 до 93 (без конденсации)
Напряжение питания, В
высокое:
- переменного тока от 90 до 270
- постоянного тока от 88 до 350
низкое:
- переменного тока от 20 до 40
- постоянного тока от 20 до 60
Потребляемая мощность, В •А, не более 5
Габаритные размеры, мм, не более 96х49х132
Масса, кг, не более 0,5
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на боковые панели преобразователей в виде наклейки.
Комплектность
Преобразователь мощности измерительный TRM4
Руководство по эксплуатации
Методика поверки
Поверка
осуществляется в соответствии с документом МП 51400-12 «Преобразователи мощности измерительные TRM4. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июне 2012 г.
Основные средства поверки:
- калибратор-измеритель тока и напряжения CP6632:
диапазон воспроизведения напряжения постоянного тока от 0 до 15 В;
пределы допускаемой основной абсолютной погрешности ± (0,015% + 2 мВ);
диапазон воспроизведения силы постоянного тока от 0 до 25 мА;
пределы допускаемой основной абсолютной погрешности ± (0,015% + 2 мкА).
- мегомметр MEG1000 с основной относительной погрешностью измерения не более ±20% в диапазоне измерения сопротивления 1 - 9999 МОм при напряжении 500 В.
Сведения о методах измерений
приведены в соответствующем разделе паспорта.
Нормативные документы
Техническая документация фирмы «ARDETEM», Франция.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требованиям промышленной безопасности к эксплуатации опасного производственного объекта (в составе измерительных систем и комплексов).
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
