Трансформаторы напряжения PTW5-2-110-SD02442FF
| Номер в ГРСИ РФ: | 51410-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "GE Digital Energy - Instrument Transformer, Inc.", США |
Трансформаторы напряжения PTW5-2-110-SD02442FF (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 51410-12 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | PTW5-2-110-SD02442FF | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e07aecfc-5597-4c08-00ad-fca702054282 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2012 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 48291 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 816 п. 01 от 01.10.2012 |
Производитель / Заявитель
Фирма "GE Digital Energy - Instrument Transformer, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 50 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51410-12: Описание типа
2012-51410-12.pdf
|
Скачать | 99 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения PTW5-2-110-SD02442FF (далее трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Описание
Трансформаторы напряжения PTW5-2-110-SD02442FF относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения PTW5-2-110-SD02442FF являются однофазными, с литой изоляцией, с одним изолированным выводом первичной обмотки, выполненным ламельного контакта расположенного в верхней части корпуса трансформатора.
Вторичные обмотки выведены в литую коробку для зажимов, закрытую пластмассовой крышкой и расположенную у основания трансформатора на узкой боковой стенке. Крышка, закрывающая зажимы, пломбируется для исключения несанкционированного доступа.
Для закрепления в ячейке комплектного распределительного устройства на подошве корпуса трансформаторов предусмотрены отверстия под болты.
Место пломбирования

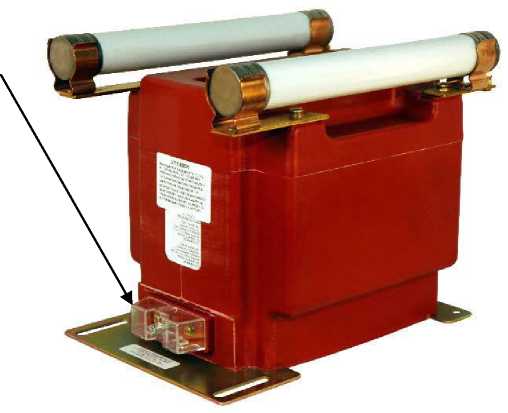

Рис.1 Внешний вид трансформаторов напряжения PTW5-2-110-SD02442FF
Технические характеристики
|
Характеристика |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
12 |
|
Номинальное напряжение основной вторичной обмотки, В |
120 |
|
Класс точности основной вторичной обмотки |
0,2 |
|
Номинальная мощность основной вторичной обмотки, В^ А |
50 |
|
Номинальная частота, Гц |
50 |
|
Схема и группа соединения обмоток |
1/1-0 |
|
Характеристика |
Значение |
|
Габаритные размеры, мм, (длинахширинахвысота) |
394x235x287 |
|
Масса не более, кг |
38,6 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
Знак утверждения типа
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Комплектность
аблица 1 - Комплектность трансформаторов напряжения PTW5-2-110-SD02442FF
|
№ п/п |
Наименование изделия |
|
1 |
Трансформатор напряжения PTW5-2-110-SD02442FF Зав. №№ 52415274, 52426266, 52328280, 52758858, 52740637, 52328612, 52366051, 52843204, 52415272, 52426268, 52328283, 52758859, 52740638, 52328615, 52366052, 52843210, 52663822, 52449679, 52790971, 52400785, 52335842, 52663821, 52449676, 52790972,52400784, 52335841, 52378685, 52366794, 52790969, 52378688, 52366797, 52790970. |
|
2 |
Паспорт |
Поверка
осуществляется по ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению + 0,1%); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению + 0,1%).
Сведения о методах измерений
Сведений нет.
Нормативные документы
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
Техническая документация фирмы изготовителя.
