Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i
| Номер в ГРСИ РФ: | 51415-12 |
|---|---|
| Категория: | Тепловизоры |
| Производитель / заявитель: | Фирма "Testo AG", Германия |
Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i предназначены для неконтактного измерения пространственного распределения температуры поверхностей твердых (сыпучих) тел, газовых струй и воды по их собственному тепловому излучению и отображения этого распределения на экране ЖК-дисплея.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51415-12 |
| Действует | по 09.08.2022 |
| Наименование | Тепловизоры инфракрасные |
| Модель | Testo 875-1i, Testo 875-2i |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d40041de-9b54-4da8-4975-cf57e20cc9c6 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 12.10.2017 |
| Номер сертификата | 48402 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 838 п. 04 от 12.10.2012 |
Производитель / Заявитель
Фирма «Testo SE & Co. KGaA», ГЕРМАНИЯ, Postfach 1140, D-79849, Lenzkirch, Testo-Strasse1
Германия
Поверка
| Методика поверки / информация о поверке |
МП РТ 1772-2012 Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i. Методика поверки.
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5621
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5441 (97%) |
| Неуспешных поверок (СИ непригодно) | 180 (3 %) |
| Актуальность информации | 25.06.2026 |
Поверители
Скачать
|
51415-12: Описание типа
2017-51415-12.pdf
|
Скачать | 100.2 КБ | |
|
51415-12: Методика поверки
2022-mp51415-12.pdf
Файл устарел
|
Скачать | 64.9 КБ | |
|
51415-12: Описание типа
2026-51415-12.pdf
|
Скачать | 235.5 КБ | |
|
51415-12: Методика поверки
МП РТ 1772-2012
2022-mp51415-12-1.pdf
|
Скачать | 64.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i предназначены для неконтактного измерения пространственного распределения температуры поверхностей твердых (сыпучих) тел, газовых струй и воды по их собственному тепловому излучению и отображения этого распределения на экране ЖК-дисплея.
Описание
Принцип действия
От каждого нагретого тела исходит инфракрасное (тепловое) электромагнитное излучение, интенсивность и спектр которого зависят от свойств тела и его температуры.

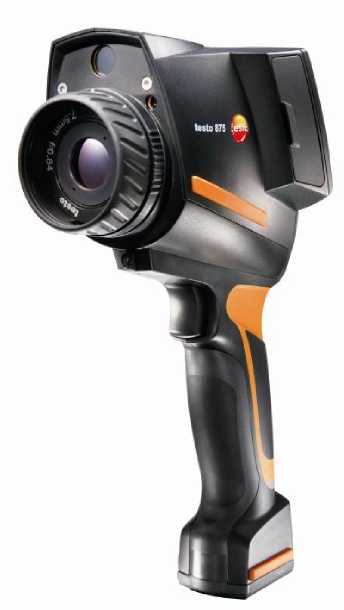

Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i (рисунок 1) являются оптикоэлектронными измерительными приборами, которые улавливают излучение объекта и через оптическую систему фокусируют на приёмник, представляющий собой неохлаждаемую микробо-лометрическую матрицу. Далее полученный сигнал, посредством электронного блока измерения, регистрации и математической обработки оцифровывается и отображается на дисплее тепловизора.
Так возникает спектрозональная картина (термограмма), отображающая распределение температур на поверхности объекта или на границе разделения различных сред, на основе преобразования интенсивности инфракрасного электромагнитного излучения в электрический сигнал. Измерение температуры осуществляется в центре теплового изображения объекта. Значение температуры отображается в цифровой форме. При этом размеры отображаемой поверхности объекта определяются угловым полем зрения тепловизора.
В тепловизорах инфракрасных Testo 875-1i, Testo 875-2i предусмотрена возможность установки значения излучательной способности объекта.
При подключении к персональному компьютеру (ПК), по команде пользователя, термограммы могут быть считаны, сохранены и отображены на мониторе ПК.
Корпус состоит из двух частей соединенных пластиковыми защелками. Во избежание несанкционированного вскрытия, стык двух частей корпуса защищен разрушающейся при вскрытии на
клейкой с нанесенной надписью «testo». Рисунок 1
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изготовлении прибора и не имеющее возможности считывания и модификации, отображено в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Testo 875-1i |
testo 875-1i |
У1.ХХ* |
F63D625A |
CRC32 |
|
Testo 875-2i |
testo 875-2i |
У1.ХХ* |
F63D625A |
CRC32 |
|
* - VI |
. - метрологически значимая часть ПО; | |||
ХХ - метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - А по МИ 3286-2010.
Внешнее ПО, устанавливаемое на ПК не является метрологически значимым и предназначено для подключения тепловизоров к ПК с целью копирования термограмм, визуализации, сохранения и обработки.
Технические характеристики
Метрологические и технические характеристики тепловизоров инфракрасных
Testo 875-1i, Testo 875-2i приведены в таблице 2.
Таблица 2
|
Характеристика |
Testo 875-1i |
Testo 875-2i |
|
Диапазон измеряемых температур |
от - 20 до + 350 °С |
от - 20 до + 350 (550*) °С |
|
Пределы допускаемой погрешности: - абсолютной - относительной |
± 2 °С (от - 20 до + 100 °С) ± 2 % (свыше 100 °С) |
± 2 °С (от - 20 до + 100 °С) ± 2 % (свыше 100 до 350 °С) ± 3 % (свыше 350 до 550 °С)* |
|
Спектральный диапазон |
от 8 до 14 мкм |
от 8 до 14 мкм |
|
У гол поля зрения |
32° х23° |
32° х 23° 9° х 7° (телеобъектив) |
|
Температурная чувствительность при 30 °С, не более |
0,05 °С |
0,05°С |
|
Электропитание |
Аккумуляторная батарея 5 В |
Аккумуляторная батарея 5 В |
|
Габаритные размеры ДхШхВ, мм |
152 х 108 х 262 |
152 х 108 х 262 |
|
Масса с аккумулятором |
0,9 кг |
0,9 кг |
|
Подключение к ПК |
USB 2.0 |
USB 2.0 |
|
Запись изображения |
Карта SD |
Карта SD |
|
Температура эксплуатации |
от - 15 до + 40 °С |
от - 15 до + 40 °С |
|
Температура хранения |
от - 30 до + 60 °С |
от - 30 до + 60 °С |
|
Относительная влажность |
от 20 до 80 % |
от 20 до 80 % |
* - по заказу.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на наклейку на корпусе тепловизоров инфракрасных Testo 875-1i, Testo 875-2i.
Комплектность
Комплектность средства измерений приведена в таблице 3.
Таблица 3
|
Наименование |
Кол-во, шт/экз |
Примечание |
|
Тепловизор инфракрасный |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
CD с программным обеспечением для ПК |
1 | |
|
Аккумулятор Li-ion |
1 | |
|
Блок питания |
1 | |
|
Кабель для подключения к компьютеру |
1 | |
|
Телеобъектив |
1 |
по заказу для Testo 875-2i |
|
Кейс |
1 | |
|
Дополнительные принадлежности |
по заказу |
Поверка
осуществляется по МП РТ 1772-2012 «Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i
Методика поверки», утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 21.08.12г.
Основные средства поверки приведены в таблице 4. Таблица 4
|
Наименование средств измерений |
Характеристики |
|
Излучатель - протяжённое чёрное тело ПЧТ 540/40/100 |
2 разряд, диапазон от 30 до 95 °С |
|
Источник излучения в виде модели черного тела М340 |
2 разряд, диапазон от - 20 до + 150 °С |
|
Источник излучения в виде модели черного тела М315Х |
2 разряд, диапазон от 30 до 600 °С |
Сведения о методах измерений
Сведения о методах измерений содержатся в документе «Тепловизор testo 875i. Руководство пользователя».
Нормативные документы
1 Техническая документация изготовителя «Testo AG», Германия.
2 ГОСТ Р 52931-2008 «ГЦИ. Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям,
Лист № 4
Всего листов 4 Изготовитель
«Testo AG», Германия
Юридический адрес: 79853, Deutschland, Lenzkirch, Testo-Strassel.
Фактический адрес: Deutschland, Postfach 1140, D-79849, Lenzkirch, Testo-Strasse1.
Тел. +49 7653 681-0, +49 7653 681-100.
E-mail: info@testo.de, web: www.testo.de,www.testo.com.
