Счетчики газа ультразвуковые USZ08
| Номер в ГРСИ РФ: | 51422-12 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | Фирма "RMG Messtechnik GmbH", Германия |
Счетчики газа ультразвуковые USZ 08 (далее ╞ счетчики) предназначены для измерений и вычислений объема и объемного расхода природного газа, пропана, бутана и других газов при рабочих условиях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51422-12 |
| Действует | по 18.09.2022 |
| Наименование | Счетчики газа ультразвуковые |
| Модель | USZ08 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7814c3e8-dc9b-959e-1c2f-e5d96d86f978 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 02.10.2017 |
| Номер сертификата | 48289 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 818 п. 01 от 02.10.2012 |
Производитель / Заявитель
Фирма "RMG Messtechnik GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 51422-12 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 115 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
51422-12: Описание типа
2017-51422-12-1.pdf
|
Скачать | 185.4 КБ | |
|
51422-12: Методика поверки
2016-mp51422-12.pdf
|
Скачать | 264.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики газа ультразвуковые USZ 08 (далее - счетчики) предназначены для измерений и вычислений объема и объемного расхода природного газа, пропана, бутана и других газов при рабочих условиях.
Описание
Принцип действия счетчиков основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода.
Конструктивно стандартная модель счетчика состоит из корпуса, в котором установлено шесть пар ультразвуковых приемопередатчиков (далее - УЗП), и блока электроники USE 09 (далее - вычислитель), который закреплен с наружной стороны корпуса и не подвержен влиянию давления измерительной линии.
УЗП крепятся непосредственно на корпусе счетчика и не выступают в проточную часть трубопровода, что обеспечивает минимальные потери давления газа на счетчике. Пары УЗП образуют акустические каналы, которые расположены симметрично относительно оси счетчика, что позволяет измерять расход газа в реверсивном направлении. Кроме этого возможно провести самодиагностику и анализ профиля потока. Измерения по акустическим каналам проводятся попеременно в обоих направлениях, что позволяет избежать влияния разности скорости распространения звука в измеряемой среде на точность измерений.
Вычислитель на основании результатов измерений по акустическим каналам рассчитывает скорость потока среды, усредненную по поперечному сечению счетчика, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сообщения, показания внешних датчиков температуры и давления.
Все изменения конфигурируемых параметров или архивов протоколируются в интегрированной энергонезависимой памяти вычислителя, кроме этого изменение параметров счетчика защищено специальным переключателем, находящимся на вычислителе, который должен быть закрыт и опломбирован при использовании счетчика для коммерческого учета. Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по стандартам ANSI, DIN, ГОСТ или специального исполнения (в зависимости от заказа).
В счетчиках предусмотрена возможность замены УЗП под давлением, в рабочем режиме без вывода прибора из эксплуатации.

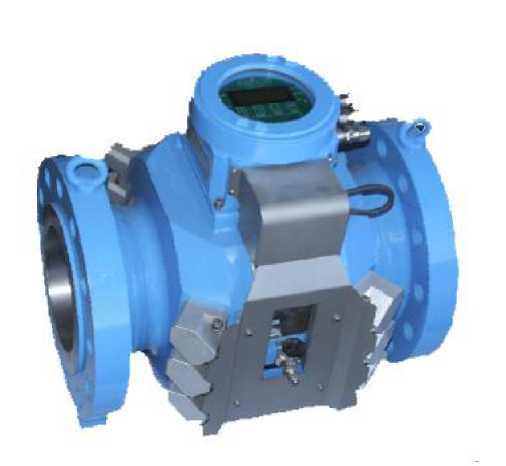

Рисунок 1 - Внешний вид счетчика (в стандартной модификации)
Опломбирование напорного разъема при вводе в эксплуатацию

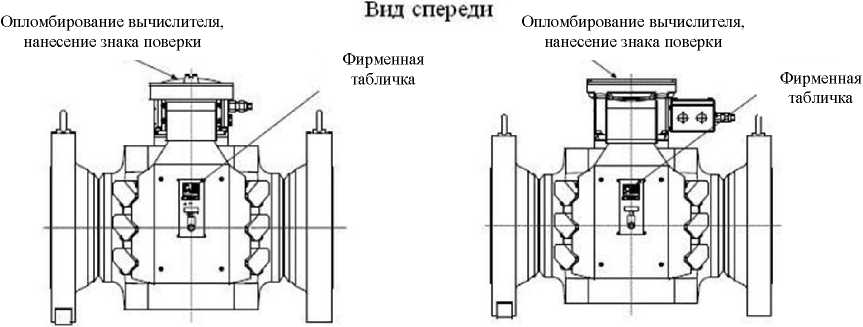

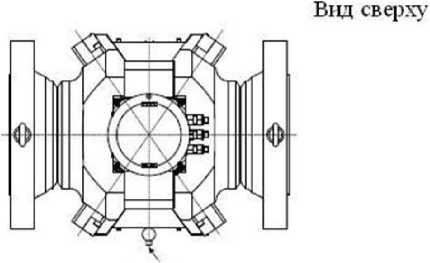

Рисунок 2 - Схемы пломбирования и нанесения знака поверки для моделей с электронным блоком USE 09 и USE 09-С
Опломбирование напорного разъема при вводе в эксплуатацию
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (далее - ПО), включающее алгоритм вычисления, который основан на конструктивных особенностях счетчика. ПО установлено в вычислителе и аттестовано в установленном порядке по МИ 2955-2005, сертификат соответствия №06.0001.0410 выдан АНО «Межрегиональный испытательный центр» 14.07.2010 г с приложением №2 от 14 марта 2012 г.
ПО предназначено для расчета объема и объемного расхода газа при рабочих условиях, посредством измерения скорости потока газа на основании времени прохождения ультразвуковых импульсов по каждому из лучей, ее усреднением с учетом внутреннего диаметра.
Таблица 1 - Идентификационные данные программного обеспечения
|
Параметр |
Значение | |||
|
Наименование ПО |
Программное обеспечение счетчика «USZ 08» | |||
|
Версия программного обеспечения |
1.200 |
1.202 |
1.400 |
1.403 |
|
Цифровой идентификатор (контрольная сумма) |
56BA |
F72A |
4442 |
F896 |
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Помимо возможности просмотра и изменения параметров с помощью магнитного стержня непосредственно на дисплее счетчика доступ может осуществляться с помощью конфигурационного программного обеспечения RMGView, которое состоит из модулей просмотра, диагностики и редактирования, предназначенных для проведения проверки технического состояния счетчика.
RMGView находится под многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие параметры пользователь может вводить или изменять.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Диапазон измерений расхода газа при рабочих условиях, м3/ч |
от 6 до 110 000 |
|
Пределы допускаемой относительной погрешности измерений | |
|
объемного расхода и объема газа при рабочих условиях, %: | |
|
• при использовании поверочной установки на природном газе при избыточном давлении: | |
|
0,05Qmax < Q < Qmax |
± 0,3 |
|
Qmin < Q < 0,05Qmax |
± 0,5 |
|
• при поверке на поверочной установке на воздухе при атмосферном давлении: | |
|
0,05Qmax < Q < Qmax |
± 0,5 |
|
Qmin < Q < 0,05Qmax |
± 0,7 |
|
• при имитационном методе поверки (в том числе для первичной поверки) для DN 200 и более: | |
|
0,05Qmax < Q < Qmax |
± 0,5 |
|
Qmin < Q < 0,05Qmax |
± 0,7 |
|
• при имитационном методе поверки (в том числе для первичной поверки) для типоразмеров менее DN 200: | |
|
0,05Qmax < Q < Qmax |
± 1,0 |
|
Qmin < Q < 0,05Qmax |
± 1,4 |
Продолжение таблицы 2
|
Диаметр условного прохода, мм (дюйм) |
от 100 (4") до 1000 (40") |
|
Диапазон значений скоростей измеряемого газа, м/с |
от - 65 до + 65 |
|
Пределы допускаемой приведенной погрешности преобразования входных токовых сигналов в значения измеряемой величины, % |
± 0,1 |
|
Пределы допускаемой абсолютной погрешности преобразования по каналу ввода сигналов от термометров сопротивления в значения температуры, °С |
± 0,1 |
|
Диапазон допустимых отклонений внутреннего диаметра входных и выходных участков ИТ по отношению к внутреннему диаметру фланцев на входе и выходе счетчика, % |
-2... +5 |
|
Диапазон абсолютного давления измеряемого газа, МПа, (бар) |
от 0,1 до 30 (от 1 до 300) |
|
Диапазон температур измеряемого газа, °С |
от -40 до +80 |
|
Условия эксплуатации: - диапазон температур окружающей среды, °С - относительная влажность окружающей среды, не более, % |
от -40 до +55 95 |
|
Параметры взрывозащиты соответствуют стандартам: |
ATEX; ГОСТ |
|
Напряжение питания (постоянный ток), В |
24 (+10/-15%) |
|
Потребляемая мощность, Вт |
15 |
|
Выходные сигналы, шт.: - токовый 0/4 - 20 мА - импульсный - RS - 485/232 - контактный |
1 (свободно программируемый, гальванически развязанный) 2 3 2 |
|
Взрывозащита |
II2 G Ex de ПС T5/T6 BVS 07 ATEX E 035 |
|
Габаритные размеры (в зависимости от типоразмера), не более, мм длина ширина (диаметр фланца) высота 1) |
от 300 до 1800 от 200 до 1350 от 330 до 740 |
|
Масса, кг |
от 90 до 2950 |
|
Средний срок службы, не менее, лет |
30 |
|
Степень защиты |
IP 65 |
|
Примечания: 1) от центральной оси трубопровода | |
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации методом компьютерной графики в верхнем левом углу, на лицевую панель вычислителя в верхнем левом углу методом наклейки.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Количество |
Примечание |
|
Счетчик газа ультразвуковой USZ 08 |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
Программный комплекс RMGView |
1 | |
|
Комплект заводской документации |
1 | |
|
Комплект монтажных частей |
1 |
В соответствии с заказом |
Поверка
осуществляется по документу МП 51422-12 «Инструкция. ГСИ. Счетчики газа ультразвуковые USZ 08. Методика поверки», утвержденному ФГУП «ВНИИР» 25 апреля 2012 г., с изменением №1, утвержденному 16 августа 2015 г.
Основные средства поверки:
- установка поверочная расходоизмерительная, поверочная среда: природный газ, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним квадратическим отклонением результатов измерений не более 0,05% при 11 независимых измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
- установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности ±0,3%;
- частотомер Ч3-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ 2.721.007 ТУ;
- термометр сопротивления типа ТСП, пределы измерений от минус 40 до 80 °C, предел допускаемой погрешности 0,1%;
- эталонный манометр МО с верхним пределом измерений соответствующим верхнему пределу рабочего давления счетчика, класс точности 0,16 по ТУ 25-05-1664-74;
- термометр ртутный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С по ГОСТ 28498-90;
- барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;
- психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С по ТУ 25-11.1645;
- калибратор многофункциональный ASC300-R, генерирование постоянного тока в диапазоне от 0 до 24 мА, погрешность ±(0,015% от показания ±2мкА), имитация сигналов от термометров сопротивления Pt100 в диапазоне от минус 200 до плюс 300, абсолютная погрешность ±0,03°С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода
Техническая документация фирмы «RMG Messtechnik GmbH», Германия
