Счетчики газа турбинные TRZ мод. TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL
| Номер в ГРСИ РФ: | 51423-12 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | Фирма "RMG Messtechnik GmbH", Германия |
Счетчики газа турбинные TRZ (модификации TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL) (далее ╞ счетчики) предназначены для измерений объема и объемного расхода природного газа, пропана, бутана, ацетилена, азота, воздуха и других газов при рабочих условиях в различных областях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51423-12 |
| Действует | по 18.09.2027 |
| Наименование | Счетчики газа турбинные |
| Модель | TRZ мод. TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 880e01af-1cda-c817-80c4-d4229b26c60c |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 02.10.2017 |
| Номер сертификата | 48290 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 818 п. 02 от 02.10.2012 |
Производитель / Заявитель
Фирма "RMG Messtechnik GmbH", Германия
Германия
Поверка
| Методика поверки / информация о поверке | МП 51423-12 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51423-12: Описание типа
2017-51423-12.pdf
|
Скачать | 101.7 КБ | |
|
51423-12: Методика поверки
2022-mp51423-12.pdf
|
Скачать | 1003.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики газа турбинные TRZ (модификации TRZ 03, TRZ 03-L, TRZ 03-TE, TRZ 03-TEL) (далее - счетчики) предназначены для измерений объема и объемного расхода природного газа, пропана, бутана, ацетилена, азота, воздуха и других газов при рабочих условиях в различных областях промышленности.
Описание
Принцип основан на измерении числа оборотов турбинного колеса, вращающегося под действием проходящего через счетчик потока газа.
Счетчики газа турбинные состоят из корпуса, измерительного и счетного механизмов.
Измерительный механизм с турбинным колесом находится в корпусе, который монтируется в трубопроводе. На входе измерительного механизма расположен выпрямитель потока, который направляет газ на лопасти турбинного колеса.
Число оборотов турбинного колеса пропорционально средней скорости газа и, соответственно, расходу. Вращение турбинного колеса с помощью магнитной муфты передается в счетную головку. Далее скорость вращения колеса, пропорциональная расходу, редуцируется через зубчатую передачу и путем выбора необходимой пары зубчатых колес преобразуется в значение измеренного объема, отображаемого на счетном механизме. В зависимости от рабочих условий турбинное колесо изготавливают из пластмассы или алюминия.
В зависимости от модификации турбинный счетчик может быть оснащен контрольным колесом, расположенным на одном валу с турбинным колесом и служащим для контроля работы счетчика.
Счетный механизм выпускается в нескольких модификациях и может быть оснащен низкочастотными и высокочастотными датчиками (NF и HF соответственно) для передачи информации об измеренном объеме для дальнейшей обработки в соответствующих вспомогательных устройствах.
Счетчики газа турбинные имеют патрубок для подключения преобразователя давления и в зависимости от модификации могут оснащаться гильзами для установки датчика температуры. Основные отличительные особенности модификаций:
- модификация TRZ 03 - в корпусе счетчика находится измерительный механизм с турбинным колесом. Перед измерительным механизмом расположен выпрямитель потока;
- модификация TRZ 03-L дополнительно имеет перфорированную пластину, установленную перед турбинным колесом. Турбинное колесо сдвинуто по ходу потока и размещено на выходе из корпуса счетчика;
- модификация TRZ 03-TE оснащена электронным счетным устройством, работающим как на литиевых батареях, так и от сети переменного тока;
- модификация TRZ 03-TEL оснащена электронным счетным устройством и перфорированной пластиной, установленной перед турбинным колесом.
Счетчики газа турбинные TRZ отличаются между собой только вышеописанными конструктивными особенностями.
Внешний вид счетчиков газа турбинных представлен на рисунке 1.

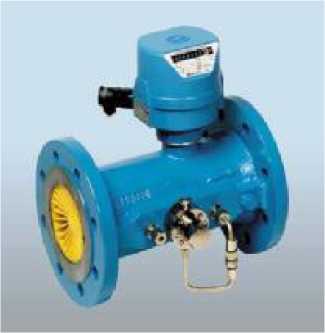

TRZ 03

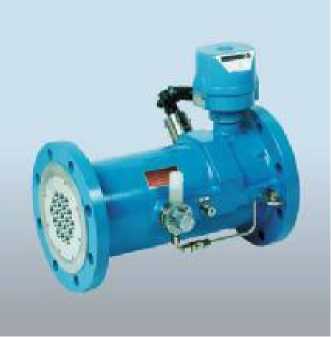

TRZ 03-L
TRZ 03-TE (L)
Рисунок 1 - Внешний вид счетчиков газа турбинных серии TRZ

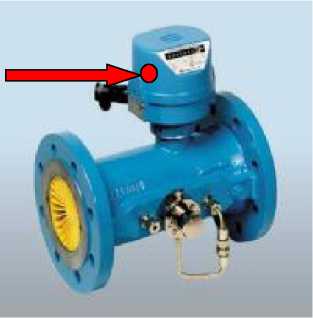

Рисунок 2. Место нанесения пломбы-наклейки.
Технические характеристики
Таблица 2 - Метрологические и технические характеристики
|
Пределы измерений расхода газа, м3/ч TRZ 03 TRZ 03-L TRZ 03-TE TRZ 03-TEL |
от 10 до 25 000 от 10 до 16 000 от 10 до 25 000 от 10 до 16 000 |
|
Пределы допускаемого значения относительной погрешности измерений, % Qmin < Q <0,2 Qmax 0,2Qmax < Q < Qmax |
± 1 ± 0,5 |
|
Диаметр условного прохода для всех модификаций, (DN), мм |
50, 80, 100, 150, 200, 250, 300, 400, 500, 600 |
|
Масса, кг |
от 13 до 1625 |
|
Габаритные размеры (в зависимости от типоразмера), не более, мм длина высота 1) |
от 150 до 1800 от 210 до 500 |
|
Рабочее давление, МПа (бар) |
от 0 до 10 (от 0 до 100) |
|
Диапазон температур окружающего воздуха, °С TRZ 03, TRZ 03-L TRZ 03-TE, TRZ 03-TEL |
от -40 до +60 от -20 до +60 |
|
Диапазон температур измеряемого газа, °С TRZ 03, TRZ 03-L TRZ 03-TE, TRZ 03-TEL |
от -40 до +50 от -10 до +50 |
|
Выходные сигналы, не более, Гц: NF: низкочастотный импульсный HF: - высокочастотный импульсный ВЧ1 - высокочастотные импульсные ВЧ2 и ВЧ3 |
0,3 300 2100 |
|
Срок службы, не менее, лет |
30 |
|
Код защитной оболочки |
IP 65 |
|
Примечания: 1) от центральной оси трубопровода | |
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации в верхнем левом углу и на лицевую панель счетчика в верхнем левом углу методом наклейки.
Комплектность
Таблица 2 - Комплектность
|
Наименование |
Количество |
Примечание |
|
Счетчик газа турбинный TRZ |
1 |
Модификация и типоразмер согласно заказу |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
Комплект заводской документации |
1 | |
|
Комплект монтажных частей |
1 |
Согласно заказу |
Поверка
осуществляется по документу МП 51423-12 «Инструкция. ГСИ. Счетчики газа турбинные TRZ фирмы «RMG Messtechnik GmbH». Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 25 апреля 2012 г.
Перечень основных средств поверки (эталонов):
- установка поверочная расходоизмерительная, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основной относительной погрешности (относительной расширенной неопределенностью) ±0,18%;
- частотомер Ч3-63, диапазон измеряемых частот от 0,01 Гц до 20 МГц, по ДЛИ 2.721.007 ТУ;
- термометр ртутный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С по ГОСТ 28498-90;
- барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135;
- психрометр ВИТ-1, диапазон измерений относительной влажности от 30% до 80%, цена деления термометров 0,5 °С по ТУ 25-11.1645.
Допускается применение других средств измерений, обеспечивающих определение и контроль метрологических характеристик поверяемого счетчика с требуемой точностью.
Сведения о методах измерений
Счетчики газа турбинные TRZ 03, TRZ 03-L. Руководство по эксплуатации.
Счетчики газа турбинные TRZ 03-TE(L). Руководство по эксплуатации.
Нормативные документы
Техническая документация фирмы «RMG Messtechnik GmbH», Германия.
Рекомендации к применению
осуществление торговли и товарообменных операций
Другие Счетчики газа
