Имитаторы параметров движения транспортных средств Сапсан 3

Назначение

Имитаторы параметров движения транспортных средств «Сапсан 3» (далее по тексту имитаторы) предназначены для имитации и воспроизведения скорости и направления движения транспортных средств, а также положения транспортных средств относительно измерителей скорости радиолокационных при их поверке.

Описание

Принцип действия имитаторов заключается в приеме и последующем переизлучении сигналов от измерителя скорости с заданными параметрами модуляции. При этом частотный сдвиг переизлучаемого сигнала (в соответствии с эффектом Доплера) пропорционален имитируемой скорости движения транспортных средств (ТС). Амплитуда или фаза переизлучаемых сигналов пропорциональны имитируемой дальности и положению ТС относительно измерителя скорости.

Конструктивно имитатор выполнен в виде моноблока. Функционально в состав имитатора входят: приемо-передающий тракт СВЧ, фазовый модулятор, процессорная плата управления, гетеродин, счетчики частоты и каналы связи с внешними устройствами (RS-232).

Имитатор не имеет органов управления и индикации и предназначен для работы с внешним компьютером.

Имитаторы выпускаются в двух модификациях литера 1 и литера 2.

Модификации имитаторов отличаются функциональными возможностями и условиями эксплуатации. Имитаторы «Сапсан 3» литера 1 предназначены для использования в лабораторных условиях, имитаторы «Сапсан 3» литера 2 - для поверки измерителей скорости движения транспортных средств на местах их установки. Имитаторы «Сапсан 3» литера 2 дополнительно оборудованы встроенной видеокамерой для наведения имитатора на поверяемый измеритель скорости.

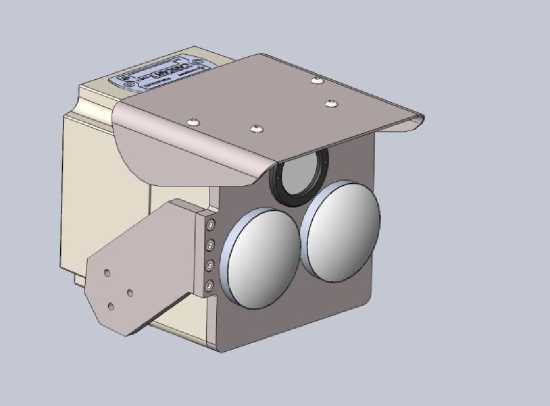

Внешний вид и способ пломбирования имитатора «Сапсан 3» литера 1 представлен на рисунке 1. Внешний вид имитатора «Сапсан 3» литера 1 в сборе с безэховой камерой представлен на рисунке 2. Внешний вид и способ пломбирования имитатора «Сапсан 3» литера 2 представлен на рисунке 3.

Пломба на

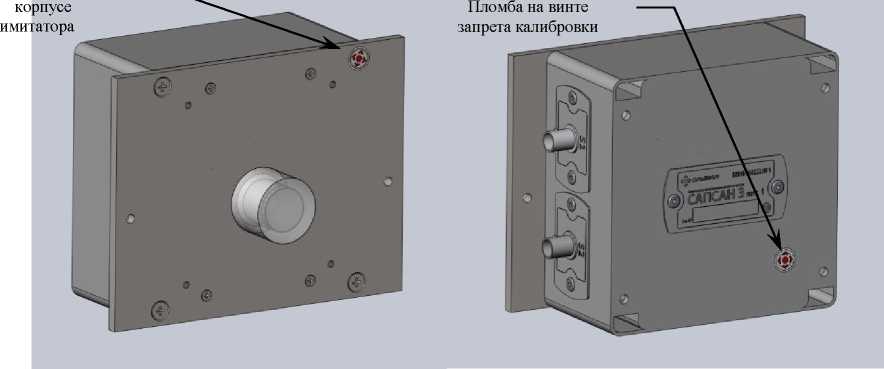

Рисунок 1 - Внешний вид и способ пломбирования имитатора «Сапсан 3» литера 1

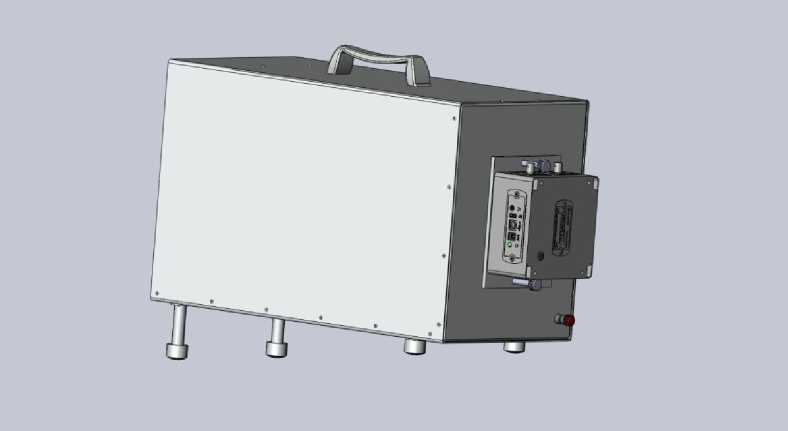

Рисунок 2 - Внешний вид имитатора «Сапсан 3» литера 1 в сборе с безэховой камерой

Пломба на корпусе имитатора

на винте калибровки

Программное обезспечение

Программное обеспечение (ПО) состоит из встроенного и внешнего ПО.

Внешнее ПО устанавливается на внешний компьютер, не имеет метрологически значимой части и предназначено для выбора и индикации параметров имитатора.

Встроенное ПО выполняет следующие функции:

- обеспечение связи с внешними устройствами;

- расчет промежуточной частоты между частотой встроенного гетеродина и частотой поверяемого измерителя скорости;

- установление частоты и фазы модулирующих сигналов с параметрами, заданными от внешнего устройства;

- сохранение параметров калибровки имитатора.

Защита встроенного ПО от случайных и преднамеренных изменений реализована путем проверки контрольной суммы при старте, специализированного формата данных, не дающего возможности несанкционированного изменения и использования уникального протокола обмена между имитатором и внешним компьютером.

Идентификационные данные встроенного ПО имитаторов приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения имитатора от преднамеренных и непреднамеренных изменений соответствует уровню «C» (в соответствии с МИ 3286-2010).

Технические характеристики

приведены в таблице 2.

Таблица 2

Знак утверждения типа

наносится на корпус имитатора фотохимическим методом и на титульный лист паспорта БКЮФ.468222.001(002) ПС типографским или иным способом.

Комплектность

Комплектность имитаторов представлена в таблицах 3 и 4.

Таблица 3 - Комплектность имитаторов параметров движения транспортных «Сапсан 3» литера

Таблица 4 - комплектность имитаторов параметров движения транспортных «Сапсан 3» литера 2

Поверка

осуществляется по документу БКЮФ.468222.002МП «Имитаторы параметров движения транспортных средств «Сапсан 3». Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 17.07.2012 г.

Основные средства поверки:

- частотомер электронно-счетный Ч3-66 (Регистрационный номер 9273-85), диапазон измерений от 2 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений ±2-10-7;

- частотомер электронно-счетный вычислительный Ч3-64 (Регистрационный номер 9135-83), диапазон измерений от 0,005 Гц до 1 ГГц, пределы допускаемой погрешности погрешность ±5-10-7;

- измеритель разности фаз Ф2-34 (Регистрационный номер 9512-84), диапазон измерений от 0 до 360°, пределы допускаемой погрешности измерений ±0,1°;

- осциллограф цифровой запоминающий TDS2022B (Регистрационный номер 32618-06), диапазон измерений амплитуды сигналов от 0,1 мВ до 10 В, пределы допускаемой относительной погрешности измерений ±1,5 %;

- генератор сигналов измерительный MG3694B (Регистрационный номер 41262-09), диапазон частот от 10 МГц до 40ГГц, пределы допускаемой относительной погрешности установки частоты ±1 10-7.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Сведения о методах измерений

приведены в эксплуатационных документах.

Нормативные документы

ГОСТ Р 50856-96 «Измерители скорости движения транспортных средств радиолокационные.

Общие технические требования. Методы испытания»

Имитаторы параметров движения транспортных средств «Сапсан 3». Технические условия БКЮФ.468222.001ТУ
