Хроматографы газовые FID 511
| Номер в ГРСИ РФ: | 51440-12 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "ORTHODYNE S.A. Alleur-Belgium", Бельгия |
Хроматографы газовые FID 511 (далее ╞ хроматографы) предназначены для количественного определения содержания метана (СН4) и суммы неметановых углеводородов в пересчете на метан (NMHC) в газах (азоте, аргоне, гелии, кислороде, водороде и диоксиде углерода).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51440-12 |
| Действует | по 22.10.2017 |
| Наименование | Хроматографы газовые |
| Модель | FID 511 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4fd91cbc-7295-3dcb-8e2a-e89f35735edc |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 31.01 |
| Год регистрации | 2012 |
| Страна-производитель | Бельгия |
| Информация о сертификате | |
| Срок действия сертификата | 22.10.2017 |
| Номер сертификата | 48372 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 869 п. 17 от 22.10.2012 |
Производитель / Заявитель
Фирма "Orthodyne S.A.", БЕЛЬГИЯ
Бельгия
Поверка
| Методика поверки / информация о поверке | МП 51440-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
51440-12: Описание типа
2012-51440-12.pdf
|
Скачать | 107.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Хроматографы газовые FID 511 (далее - хроматографы) предназначены для количественного определения содержания метана (СН4) и суммы неметановых углеводородов в пересчете на метан (NMHC) в газах (азоте, аргоне, гелии, кислороде, водороде и диоксиде углерода).
Описание
Хроматографы газовые FID 511 (далее - хроматографы) выполнены в виде единого блока, внутри которого расположены газовая схема, автоматический газовый клапан - дозатор, хроматографическая колонка, пламенно-ионизационный детектор и микропроцессор. Управление и вывод результатов измерений осуществляется с помощью сенсорного дисплея, расположенного на передней панели. Хроматографы имеют два аналоговых выхода (4 - 20 мА). Также могут иметь до шести выходных реле и до восьми аналоговых выходов (опционально). Порт USB позволяет подключать к прибору различные периферийные устройства (принтер, мышь, клавиатуру, устройство для хранения данных и т.п.).
Содержание метана (СН4) определяют по площади соответствующего хроматографического пика. Неметановые углеводороды (NMHC) определяют по площади суммарного пика, полученного методом «обратной отдувки» в том же цикле анализа. Определение содержания суммы неметановых углеводородов производится в пересчете на метан.
Прибор позволяет проводить непрерывные измерения в автоматическом режиме, а также устанавливать два уровня сигнализации при превышении заданных пороговых концентраций определяемых веществ.

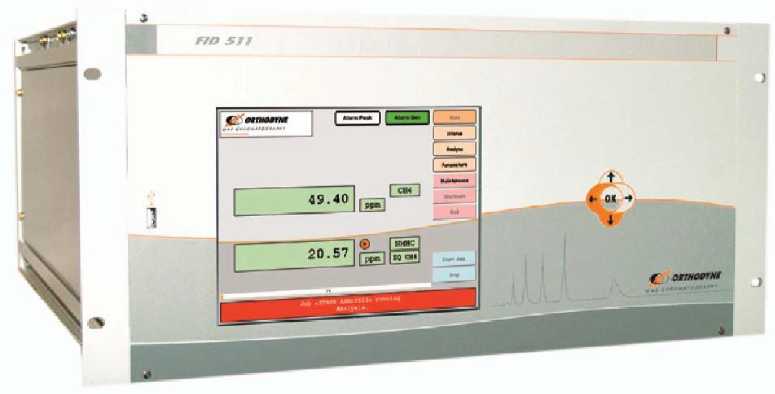

Фотография общего вида хроматографа газового FID 511.
Программное обеспечение
Идентификационные данные программного обеспечения.
Таблица 1
|
Наименование программного обеспечения |
Идентиф икаци-онное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
ORTHODYNE Gas Chromatography |
ORTHODYNE Gas Chromatography |
Недоступно |
Недоступно |
Недоступно |
Программное обеспечение имеет древовидную структуру и выполняет функции управления прибором, обработки и представления результатов измерений.
Хроматографы газовые FID 511 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную средствами обнаружения и фиксации событий (контрольный журнал) и средствами управления доступом (пароль).
Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).
Программное обеспечение не влияет на метрологические характеристики хроматографов газовых FID 511.
Технические характеристики
Пределы допускаемого значения приведенного среднего квадратического отклонения (СКО) выходного сигнала в диапазоне от 0 до 50 млн-1 вкл., %, не более
Пределы допускаемого значения относительного среднего квадратического отклонения (СКО) выходного сигнала в диапазоне свыше 50 млн-1, %, не более
Пределы допускаемого значения относительного изменения выходного сигна-
ла за 24 часа непрерывной работы, %, не более
Пределы допускаемого относительного изменения выходного сигнала хроматографа при изменении напряжения питания (220 +}23) В, %, не более
|
Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более Масса, кг, не более |
500 482x222x540 18 |
Условия эксплуатации:
|
- температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность (без конденсации), при 25 °C, % Электрическое питание: |
20 ± 5 от 84 до 106,4; до 95 |
|
- напряжение переменного тока, В - частота переменного тока, Гц Содержание примесей в газе-носителе (азот) и вспомогательных газах (водород и синтетический воздух), об. доля, %, не более |
220 +22 50 ± 1 0,001 |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Хроматограф газовый FID 511.
Комплект ЗИП.
Эксплуатационная документация.
Инструкция по поверке.
Поверка
осуществляется по документу МП 51440-12 «Инструкция. Хроматографы газовые FID 511. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМС» 23 июля 2012 г. и входящим в комплект поставки
При поверке применяют ГСО 9173-2008 состава газовой смеси СН4+СзН8+СО/воздух.
Сведения о методах измерений
приведены в руководстве по эксплуатации.
Нормативные документы
ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний».
Техническая документация фирмы «Orthodyne S.A.», Бельгия.
Рекомендации к применению
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, а также при контроле качества чистых газов и при обеспечении контроля технологических процессов.
