Анализаторы водорода DH 603
| Номер в ГРСИ РФ: | 51443-12 |
|---|---|
| Производитель / заявитель: | Фирма "Leco Corporation", США |
Анализаторы водорода DH 603 (далее ╞ анализаторы) предназначены для измерения массовой доли водорода в металлах и сплавах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51443-12 |
| Действует | по 22.10.2017 |
| Наименование | Анализаторы водорода |
| Модель | DH 603 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 848f23c6-878c-d530-8441-b432fd4aa876 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 22.10.2017 |
| Номер сертификата | 48375 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 869 п. 20 от 22.10.2012 |
Производитель / Заявитель
Фирма "Leco Corporation", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП 32-251-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20 (95%) |
| Неуспешных поверок (СИ непригодно) | 1 (5 %) |
| Актуальность информации | 25.01.2026 |
Поверители
Скачать
|
51443-12: Описание типа
2012-51443-12.pdf
|
Скачать | 108.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Анализаторы водорода DH 603 (далее - анализаторы) предназначены для измерения массовой доли водорода в металлах и сплавах.
Описание
Принцип действия анализаторов основан на методе горячей экстракции в потоке инертного газа. Водород в результате нагревания образца выделяется и вместе с газом-носителем поступает в высокочувствительный детектор по теплопроводности, с помощью которого измеряется его масса.
Анализатор представляет из себя лабораторный прибор, состояший из печи, аналитического блока, содержащего газовые колонки и высокочувствительный детектор по теплопроводности, а также системы подачи инертных газов. Для работы на анализаторе дополнительно необходимы весы электронные и персональный компьютер.
Навеска анализируемого вещества (в диапазоне от 0,05 до 1,0 г) помещается в печь, в которой происходит выделение водорода в процессе горячей экстракции в потоке инертного газа. В качестве инертного газа используется азот. Образовавшаяся парогазовая смесь из печи подается в аналитический блок. На первом этапе газовая смесь проходит с газом-носителем через систему очистки для отделения примесей, после этого газовая смесь поступает в высокочувствительный детектор по теплопроводности.
В случае дооснащения анализатора опциональным прокалывающим модулем возможно проведение измерений массовой доли водорода, выделившегося в процессе кристаллизации металла.

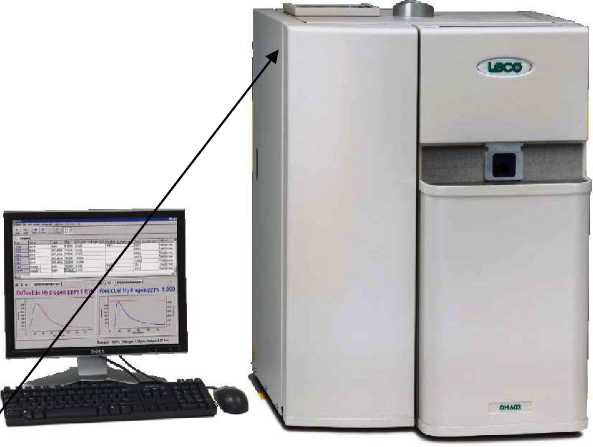

Фотография внешнего вида анализатора представлена на рисунке 1.
Р Рисунок 1 - Внешний вид анализатора водорода DH 603
Место нанесения знака поверки
Программное обеспечение
Анализаторы оснащены программным обеспечением, позволяющим осуществлять диагностику технического состояния системы, градуировку анализатора с помощью стандартных образцов фирмы LECO, контроль процесса измерений, сохранять результаты измерений, проводить их статистическую обработку и архивирование.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентиф икаци-онное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
LECO Cornerstone |
LECO Cornerstone lecoSC.leco |
1.01x |
52274db0e77300a424 c6f7bcca7235a4 |
Md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
|
Наименование характеристик |
Значения характеристик |
|
Диапазоны измерений массовой доли водорода, млн-1, (%) (при массе пробы 1 г) |
от 0,1 до 2500 или (от 0,1 • 10-4 до 0,25) |
|
Пределы допускаемой относительной погрешности измерений массовой доли водорода, % |
±15 |
|
Предел допускаемого относительного СКО случайной составляющей погрешности измерений массовой доли водорода, % |
5 |
|
Питание: - напряжение, В - частота, Гц |
230 ± 23 50 - 60 |
|
Г абаритные размеры, мм, не более |
840 х 570 х 700 |
|
Масса, кг, не более |
129 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, % |
от 15 до 35 не более 80 |
Знак утверждения типа
наносится на боковую панель анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
|
Наименование |
Количество, шт. |
|
Анализатор |
1 |
|
Программное обеспечение LECO Cornerstone (на компакт диске) |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки (МП 32-251-2012) |
1 |
Поверка
осуществляется по документу МП 32-251-2012 «ГСИ. Анализаторы водорода DH 603.
Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 г.
Эталонные средства измерений, используемые при поверке:
- Стандартные образцы утвержденных типов ГСО 8447-2003, ГСО 8448-2003, ГСО 3608-87.
Сведения о методах измерений
Методика измерений представлена в руководстве по эксплуатации.
Нормативные документы
ГОСТ Р 8.735.0-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения
Техническая документация изготовителя «LECO Corporation» (США)
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
