Генераторы влажного газа MG101
| Номер в ГРСИ РФ: | 51452-12 |
|---|---|
| Производитель / заявитель: | Фирма "GE Sensing EMEA", Ирландия |
Генераторы влажного газа MG101 (далее ╞ генераторы) предназначены для воспроизведения температуры точки росы в газовых смесях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51452-12 |
| Действует | по 17.08.2027 |
| Наименование | Генераторы влажного газа |
| Модель | MG101 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ec975f00-d16f-dbcc-8a9f-30c8eca117d7 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Ирландия |
| Информация о сертификате | |
| Срок действия сертификата | 22.10.2017 |
| Номер сертификата | 48384 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 869 п. 29 от 22.10.2012 |
Производитель / Заявитель
Фирма «Baker Hughes EMEA Unlimited Company», Ирландия
Ирландия
Поверка
| Методика поверки / информация о поверке | МП 51452-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
51452-12: Описание типа
2021-51452-12.pdf
|
Скачать | 357.3 КБ | |
|
51452-12: Методика поверки
2021-mp51452-12.pdf
|
Скачать | 45.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Генераторы влажного газа MG101 (далее - генераторы) предназначены для воспроизведения температуры точки росы в газовых смесях.
Описание
Принцип действия генератора основан на пропускании осушенного азота через водный сатуратор и последующем смешении насыщенного парами воды газового потока с сухим азотом, для получения более низких значений температуры точки росы в генераторе предусмотрены две ступени разбавления парогазовой смеси сухим азотом. Минимальное значение температуры точки росы после второго разбавления составляет минус 75 °С.
Генератор представляет собой стенд, содержащий регулятор давления, четыре регулируемых ротаметра (расходомеры с вентилями), сатуратор, фильтр, показывающий термометр и выходной вентиль.
Установка значений расхода азота (в условных единицах) в зависимости от требуемой температуры точки росы выполняется в соответствии с градуировочными таблицами.
Исходный азот должен иметь температуру точки росы на 25 °С ниже заданной температуры точки росы в приготавливаемой парогазовой смеси.
Время установления заданного значения температуры точки росы составляет от 30 минут до 2 часов в зависимости от заданной температуры.
Знак поверки наносится на свидетельство о поверке генераторов.

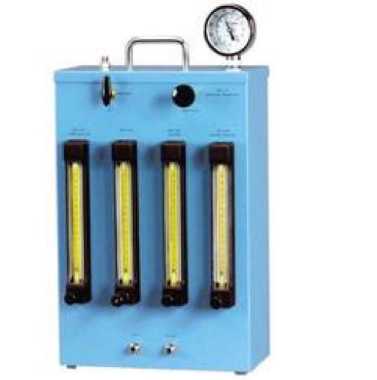

Рис. 1 Внешний вид генератора влажного газа MG101.
Технические характеристики
Диапазон воспроизведения температуры точки росы, оС
от минус 75 до (t* - 10)
± 1
9,2 305x458x153
11,5
от 18 до 30.
Пределы допускаемой абсолютной погрешности воспроизведения температуры точки росы, °С
Максимальный расход парогазового потока, дм3 /мин
Габаритные размеры, мм, не более
Масса, кг, не более
t - температура окружающей среды, °С.
Условия эксплуатации:
- температура окружающей среды, °С
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель прибора методом штемпелевания.
Комплектность
Генератор влажного газа MG101 - 1 шт.
Руководство по эксплуатации - 1 экз.
Методика поверки - 1 экз.
Сведения о методах измерений
методы измерений приведены в Руководстве по эксплуатации.
Нормативные документы
ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".
Техническая документация фирмы-изготовителя.
