Системы контроля толщины Rightrax TMS-MLT, Rightrax TMS-SALT, Rightrax TMS-ALT

Назначение

Системы контроля толщины Rightrax TMS-MLT, Rightrax TMS-SALT, Rightrax TMS-ALT (далее по тексту - системы) предназначены для автоматизированного, ручного контактного измерения толщины изделий из металлов и сплавов, остаточной толщины стенок в местах, подверженных коррозионному или эрозионному износу (трубы, сосуды давления и др.).

Описание

Принцип действия систем основан на ультразвуковом контактном эхо-импульсном методе неразрушающего контроля с использованием объемных продольных ультразвуковых волн. Излучаемый пьезоэлектрическим преобразователем (ПЭП) ультразвуковой импульс проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемную панель ПЭП. Измерение времени задержки принимаемого ультразвукового импульса относительно излученного, обеспечивает определение толщины объекта (при известной скорости распространения звука в нем).

Область применения: контроль и диагностика особо ответственных объектов энергетики, нефтегазовых и нефтеперерабатывающих комплексов, транспорта и др.

Общий вид системы контроля толщины Rightrax TMS-MLT приведен на рисунке 1, системы контроля толщины Rightrax TMS-SALT, Rightrax TMS-ALT - на рисунке 2.

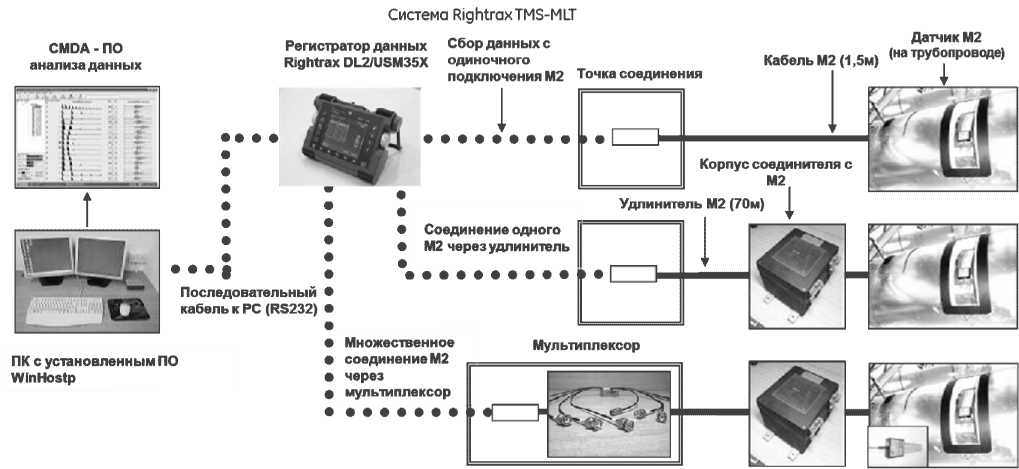

Рисунок 1 - Общий вид системы Rightrax TMS-MLT

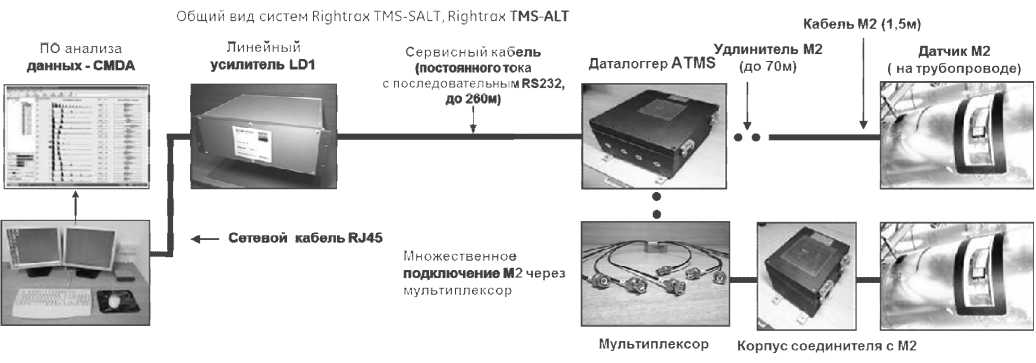

Рисунок 2 - Общий вид систем Rightrax TMS-SALT, Rightrax TMS-ALT

Система Rightrax TMS-MLT представляет собой ручную систему для снятия показаний, состоящую из следующих элементов: регистратор данных DL2/USM35X, одного или нескольких датчиков М2, подключаемых через мультиплексор. После снятия показаний регистратор данных подключается к персональному компьютеру (ПК). Программа DLlWinHostP загружает все данные из Регистратора данных для анализа А-сканов и вычисленных значений толщин труб в привычной для пользователя среде Windows на ПК.

Системы Rightrax TMS-SALT и Rightrax TMS-ALT представляют собой системы для автоматического сбора и анализа данных, которые состоят из следующих элементов: датчики M2, которые объединяются в регистраторе данных/даталоггере ATMS со встроенным 10-портовым мультиплексором. Регистратор данных/даталоггер ATMS далее коммутируется с линейным драйвером LD1. В линейном драйвере LD1 установлено программное обеспечение DL1WinHostP, которое обеспечивает автоматический сбор данных. Собранные данные оправляются в программное обеспечение CMDA обеспечивающее автоматический анализ данных.

Таблица 1

Программное обеспечение

Обработка результатов измерений, управление системой, создание и сохранение файлов с данными контроля, протоколов контроля, файлов настроек, формирование отчетов производится с помощью программного обеспечения DL1WinHostP.

Метрологически значимая часть программного обеспечения DL1WinHostP имеет уровень защиты «С» от непреднамеренных и преднамеренных изменений, согласно МИ 3286-2010.

Таблица 2

* ПО прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя.

Технические характеристики

Таблица 3

* - Габаритные размеры и масса системы приведены в конструкторской документации на соответствую

щий блок.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Системы контроля толщины Rightrax TMS-MLT, Rightrax TMS-SALT, Rightrax TMS-ALT комплектуются в соответствии с таблицей 4.

1 экз.

1 экз.

1 экз.

Таблица 4.

Эксплуатационная документация_______________

Руководство по эксплуатации___________________

Методика поверки____________________________

CD диск с программным обеспечением

* - количество определяется требованиями заказа.

Поверка

осуществляется по методике поверки «Системы контроля толщины Rightrax TMS-MLT, Rightrax TMS-SALT, Rightrax TMS-ALT. Методика поверки» МП 20.Д4-11, утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2011 года.

Основные средства поверки:

1. Осциллограф цифровой TEKTRONIX TDS 2012В. Пределы допускаемой основ

ной относительной погрешности измерения амплитуды напряжения ±3 %;

2. Микрометр МК по ГОСТ 6507-90. Диапазон измерения от 0 до 100 мм. Класс

точности 2.

Сведения о методах измерений

Сведения о методах измерений приведены в Руководстве по эксплуатации «Системы контроля толщины Rightrax TMS-MLT, Rightrax TMS-SALT, Rightrax TMS-ALT».

Нормативные документы

Техническая документация фирмы «GE Sensing & Inspection Technologies», США.

Рекомендации к применению

Системы контроля толщины Rightrax TMS-MLT, Rightrax TMS-SALT, Rightrax TMS-ALT могут применяться при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
