Штангенциркули ШЦ-I Diapazon, ШЦЦ-I Diapazon, ШЦ-II Diapazon, ШЦ-III Diapazon
| Номер в ГРСИ РФ: | 51478-12 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | Фирма "Diapazon JSC", Китай |
Штангенциркули типов ШЦ-I Diapazon, ШЦЦ-I Diapazon, ШЦ-II Diapazon, ШЦ-III Diapazon (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин в машиностроении, приборостроении и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51478-12 |
| Действует | по 06.07.2027 |
| Наименование | Штангенциркули |
| Модель | ШЦ-I Diapazon, ШЦЦ-I Diapazon, ШЦ-II Diapazon, ШЦ-III Diapazon |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ec2578e9-41ad-f5af-fb5e-e7dbade2537a |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 12.10.2017 |
| Номер сертификата | 48429 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 838 п. 32 от 12.10.2012 |
Производитель / Заявитель
Фирма "Diapazon JSC", КНР
Китай
Поверка
| Методика поверки / информация о поверке | МП 51478-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
75614
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 68660 (91%) |
| Неуспешных поверок (СИ непригодно) | 6954 (9 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
51478-12: Описание типа
2017-51478-12.pdf
|
Скачать | 133.3 КБ | |
|
51478-12: Методика поверки
2022-mp51478-12.pdf
|
Скачать | 98.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Штангенциркули типов ШЦ-I Diapazon, ШЦЦ-I Diapazon, ШЦ-II Diapazon, ШЦ-Ш Diapazon (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин в машиностроении, приборостроении и других отраслях промышленности.
Описание
С Штангенциркули выпускаются под торговой маркой «Diapazon».
?= - Товарный знак «Diapazon» наносится на паспорт штангенциркулей типографским методом, на штангу или рамку и на футляр штангенциркулей краской или методом лазерной маркировки.
Штангенциркули изготавливаются следующих типов:
- ШЦ-I, ШЦ-II, ШЦ-Ш - с отсчетом по нониусу,
- ШЦЦ-I - с цифровым отсчетным устройством.
Принцип действия штангенциркулей ШЦ-I, ШЦ-II, ШЦ-Ш - механический. Отсчет размеров производится методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке.
Принцип действия штангенциркуля ШЦЦ-I - механический. Отсчет размеров производится непосредственно считыванием показаний на жидкокристаллическом экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch).
Штангенциркули ШЦ-I, ШЦЦ-I состоят из штанги, рамки, стопорного винта, глубиномера, губок с кромочными измерительными поверхностями для измерений внутренних размеров, губок с плоскими измерительными поверхностями для измерений наружных размеров.
Штангенциркули ШЦ-II состоят из штанги, рамки, стопорного винта, губок с кромочными измерительными поверхностями для измерений наружных размеров (для ШЦ-II) или без них (ШЦ-Ш), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно, устройства тонкой регулировки рамки.

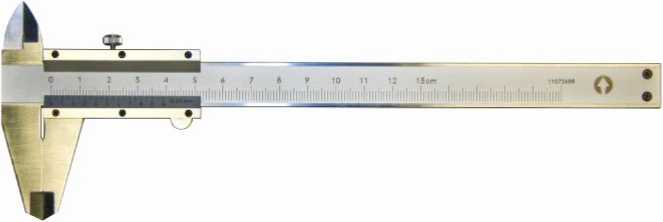

Рисунок 1 - Общий вид штангенциркулей типа ШЦ-I Diapazon.

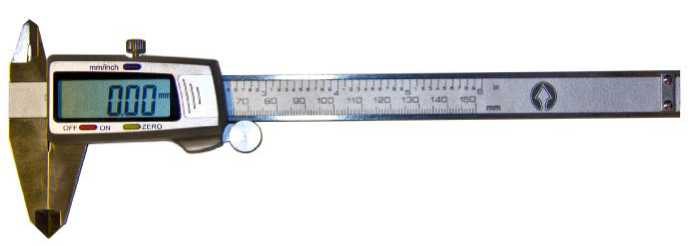

Рисунок 2 - Общий вид штангенциркулей типа ШЦЦ-I Diapazon.

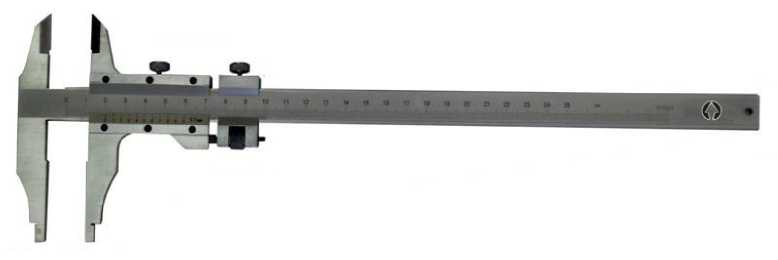

Рисунок 3 - Общий вид штангенциркулей типа ТТТЦ-П Diapazon.

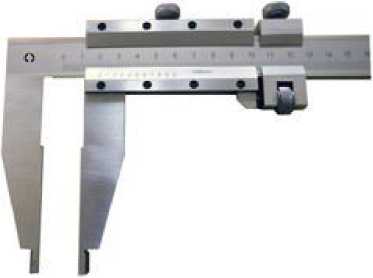

Рисунок 4 - Общий вид штангенциркулей типа ШЦ-Ш Diapazon.
Программное обеспечение
Штангенциркули типа ШЦЦ-I Diapazon имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
spq_dat |
spq dat |
v.1.0.0.1 |
- |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
Технические характеристики
|
Тип штангенциркуля |
Диапазон измерений наружных размеров и глубины, мм |
Диапазон измерений внутренних размеров, мм |
Значение отсчета по нониусу (шаг дискретности цифрового отсчетного устройства), мм |
Пределы допускаемой абсолютной погрешности, мм |
|
ШЦ - I |
от 0 до 125 вкл. |
от 10 до 125 вкл. |
0,05; 0,10 |
± 0,05 |
|
от 0 до 150 вкл. |
от 10 до 150 вкл. |
0,05; 0,10 |
± 0,05 | |
|
от 0 до 200 вкл. |
от 10 до 200 вкл. |
0,05; 0,10 |
± 0,05 | |
|
от 0 до 250 вкл. |
от 10 до 250 вкл. |
0,05; 0,10 |
± 0,05 | |
|
от 0 до 300 вкл. |
от 10 до 300 вкл. |
0,05; 0,10 |
± 0,05 | |
|
ШЦЦ - I |
от 0 до 125 вкл. |
от 10 до 125 вкл. |
0,01 |
± 0,03 |
|
от 0 до 150 вкл. |
от 10 до 150 вкл. |
0,01 |
± 0,03 | |
|
от 0 до 200 вкл. |
от 10 до 200 вкл. |
0,01 |
± 0,03 | |
|
от 0 до 250 вкл. |
от 10 до 250 вкл. |
0,01 |
± 0,03 | |
|
от 0 до 300 вкл. |
от 10 до 300 вкл. |
0,01 |
± 0,03 | |
|
ШЦ-II |
от 0 до 200 вкл. |
от 10 до 200 вкл. |
0,05 |
± 0,05 |
|
от 0 до 250 вкл. |
от 10 до 250 вкл. |
0,05 |
± 0,05 | |
|
от 0 до 300 вкл. |
от 10 до 300 вкл. |
0,05 |
± 0,05 | |
|
от 0 до 400 вкл. |
от 20 до 400 вкл. |
0,05 |
± 0,06 | |
|
от 0 до 500 вкл. |
от 20 до 500 вкл. |
0,05 |
± 0,07 | |
|
от 0 до 630 вкл. |
от 20 до 630 вкл. |
0,05 |
± 0,09 | |
|
от 0 до 800 вкл. |
от 20 до 800 вкл. |
0,05 |
± 0,10 | |
|
от 0 до 1000 вкл. |
от 20 до 1000 вкл. |
0,05 |
± 0,12 | |
|
от 0 до 1600 вкл. |
от 20 до 1600 вкл. |
0,05 |
± 0,18 | |
|
от 0 до 2000 вкл. |
от 20 до 2000 вкл. |
0,05 |
± 0,22 | |
|
ШЦ-III |
от 0 до 400 вкл. |
от 15 до 400 вкл. |
0,05 |
± 0,05 |
|
от 0 до 500 вкл. |
от 15 до 500 вкл. |
0,05 |
± 0,10 | |
|
от 0 до 630 вкл. |
от 20 до 630 вкл. |
0,05 |
± 0,09 | |
|
от 0 до 800 вкл. |
от 20 до 800 вкл. |
0,05 |
± 0,10 | |
|
от 0 до 1000 вкл. |
от 20 до 1000 вкл. |
0,05 |
± 0,12 | |
|
от 0 до 1600 вкл. |
от 20 до 1600 вкл. |
0,05 |
± 0,18 | |
|
от 0 до 2000 вкл. |
от 20 до 2000 вкл. |
0,05 |
± 0,22 |
Шероховатость рабочих измерительных поверхностей Ra=0,32 мкм;
Шероховатость нерабочих измерительных поверхностей Ra=0,63 мкм;
Диапазон рабочих температур от +10 до +40 °С;
Относительная влажность воздуха не более 80 % при температуре +20 °С.
Знак утверждения типа
Знак утверждения типа наносится на футляр штангенциркуля методом наклейки и в правом верхнем углу на паспорта типографским методом.
Комплектность
|
Наименование |
Количество |
|
штангенциркуль типа ШЦ-I или ШЦЦ-I, или ШЦ-II, или ШЦ-Ш |
1 шт. |
|
элемент питания (для ШЦЦ-I) |
1 шт. |
|
футляр |
1 шт. |
|
паспорт |
1 экз. |
|
методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом МП 51478-12 «Штангенциркули типов ШЦ-I Diapazon, ШЦЦ-I Diapazon, ШЦ-II Diapazon, ШЦ-Ш Diapazon. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г. и включенным в комплект поставки штангенциркулей.
Основные средства поверки:
- меры длины концевые плоскопараллельные образцовые 5-го разряда по МИ 1604-87 или класса точности 3 по ГОСТ 9038-90;
- микрометр типа МК 25 мм, класс точности 2 по ГОСТ 6507-90.
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы» паспорта штангенциркулей.
Нормативная и техническая документация, устанавливающая требования к штангенциркулям типов ШЦ-I Diapazon, ШЦЦ-I Diapazon, ШЦ-II Diapazon, ШЦ-Ш Diapazon
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
