Штангенциркули цифровые MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW
| Номер в ГРСИ РФ: | 51480-12 |
|---|---|
| Категория: | Штангенциркули |
| Производитель / заявитель: | Фирма "Mahr GmbH", Германия |
Штангенциркули цифровые MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также глубины пазов, выемок и т.д. в цехах и лабораториях всех отраслей машиностроительного комплекса.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51480-12 |
| Действует | по 17.07.2022 |
| Наименование | Штангенциркули цифровые |
| Модель | MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1c29619c-1911-de04-3d5b-b550d7501364 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 12.10.2017 |
| Номер сертификата | 48433 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 838 п. 36 от 12.10.2012 |
Производитель / Заявитель
Фирма "Mahr GmbH", Германия
Германия
Поверка
| Методика поверки / информация о поверке | МП 51480-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3729
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3540 (95%) |
| Неуспешных поверок (СИ непригодно) | 189 (5 %) |
| Актуальность информации | 05.12.2025 |
Поверители
Скачать
|
51480-12: Описание типа
2017-51480-12.pdf
|
Скачать | 198 КБ | |
|
51480-12: Методика поверки
2024-mp51480-12.pdf
|
Скачать | 88.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Штангенциркули цифровые MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW (далее по тексту - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также глубины пазов, выемок и т.д. в цехах и лабораториях всех отраслей машиностроительного комплекса.
Описание
Штангенциркули состоят из следующих элементов: штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического экрана, зажимающего элемента, глубиномера (кроме MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW), губок с плоскими измерительными поверхностями для измерений наружных размеров и губок с кромочными измерительными поверхностями для измерений внутренних размеров (кроме MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW), встроенного источника питания.
Результаты измерений выводятся на жидкокристаллический экран, а также могут обрабатываться на компьютере, подключенном к прибору через USB-порт и интерфейсы RS232C и Digimatic.
В рамку штангенциркулей встроены кнопки, с помощью которых осуществляется ряд функций, такие как кнопка выбора единиц измерений миллиметры или дюймы (mm/inch), включения и выключения (OI). У штангенциркулей MarCal 16 EWR-BA, MarCal 16 EWR-SI, MarCal 16 EWR-AI имеется дополнительная кнопка установки индикации на нуль (PR).
Модели штангенциркулей отличаются между собой назначением и конструктивным исполнением измерительных губок.
Штангенциркули MarCal 16 EWR-C (рис. 1) имеют керамические вставки в измерительные поверхности.
Штангенциркули MarCal 16 EWR-H (рис. 2) имеют твердосплавные вставки в измерительные поверхности.

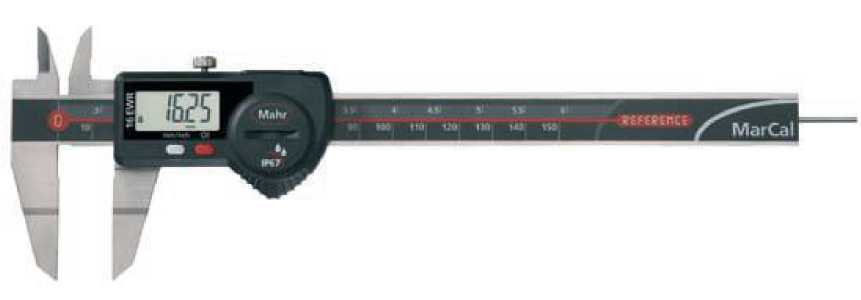

Штангенциркули MarCal 16 EWR-NA (рис. 3) предназначены для измерений канавок.
Штангенциркули MarCal 16 EWR-AR (рис. 4) являются разметочными и имеют измерительные губки для наружных измерений разной длины.
Штангенциркули MarCal 16 EWR-S (рис. 5) имеют заостренные измерительные губки.
Штангенциркули MarCal 16 EWR-SM (рис. 6) имеют игольчатые измерительные губки.
Штангенциркули MarCal 16 EWR-VS (рис. 7) имеют регулируемую по длине измерительную губку для измерений уступов.
Штангенциркули MarCal 16 EWR-BA (рис. 8) имеют регулируемую по длине измерительную губку и предназначены для измерений расстояний между отверстиями, расположенных в одной или параллельных плоскостях.
Штангенциркули MarCal 16 EWR-SA (рис. 9) имеют губки специальной конструкции для измерений наружных канавок и пазов.
Штангенциркули MarCal 16 EWR-AA (рис. 10) имеют Г-образные губки для измерений наружных канавок и пазов.
Штангенциркули MarCal 16 EWR-SI (рис. 11) имеют губки специальной конструкции для измерений внутренних канавок и пазов.
Штангенциркули MarCal 16 EWR-AI (рис. 12) имеют Г-образные губки для измерений внутренних канавок и пазов.
Штангенциркули MarCal 16 EWR-RW (рис. 13) предназначены для измерений толщины стенок труб.
Рисунок 1 - Штангенциркуль MarCal 16 EWR-C

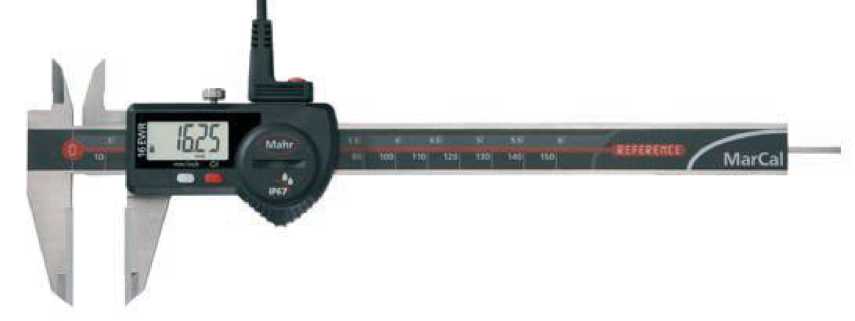

Рисунок 2 - Штангенциркуль MarCal 16 EWR-H

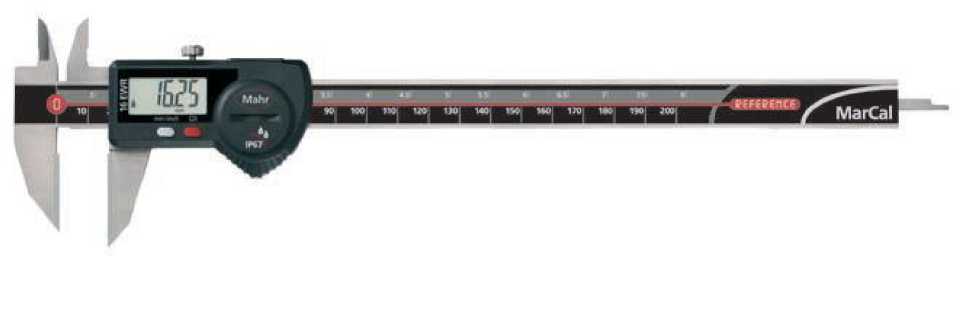

Рисунок 4 - Штангенциркуль MarCal 16 EWR-AR

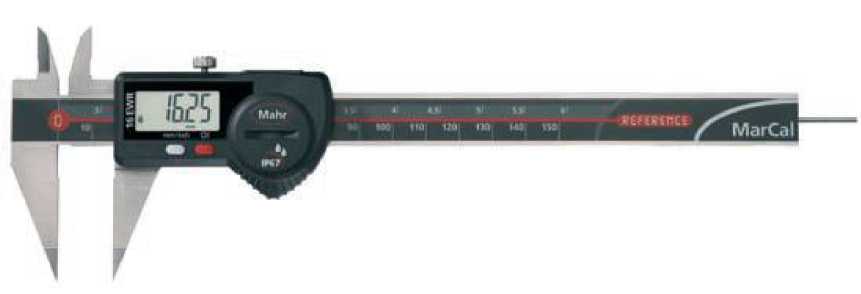

Рисунок 5 - Штангенциркуль MarCal 16 EWR-S

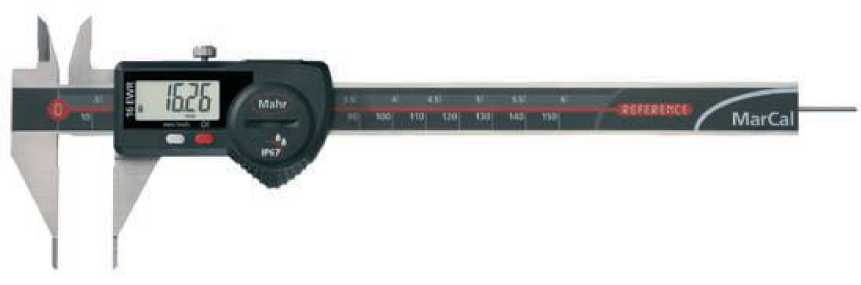

Рисунок 6 - Штангенциркуль MarCal 16 EWR-SM

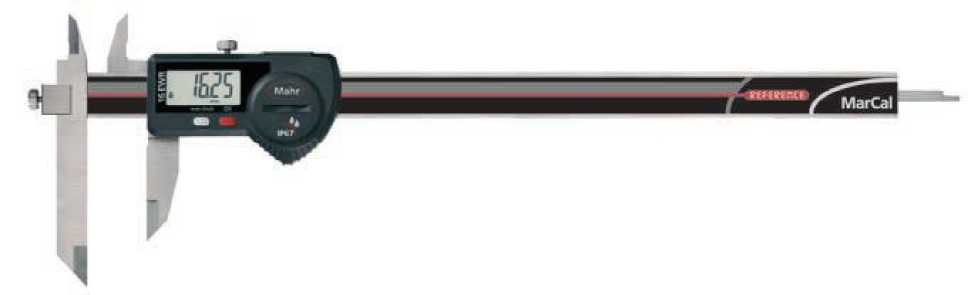

Рисунок 7 - Штангенциркуль MarCal 16 EWR-VS

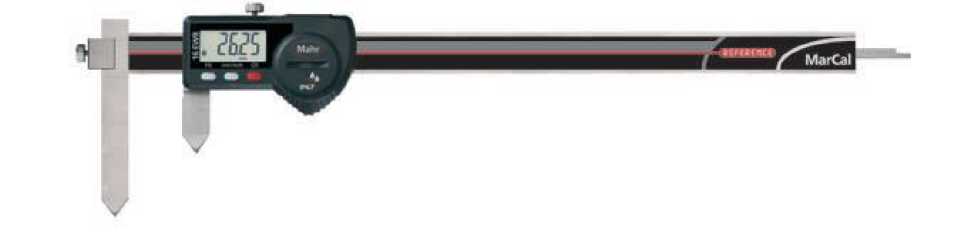

Рисунок 8 - Штангенциркуль MarCal 16 EWR-BA

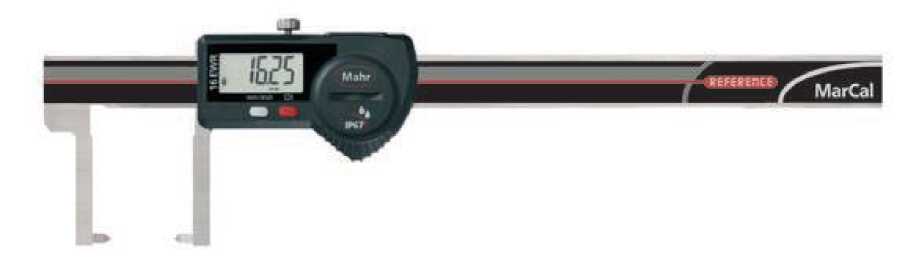

Рисунок 9 - Штангенциркуль MarCal 16 EWR-SA

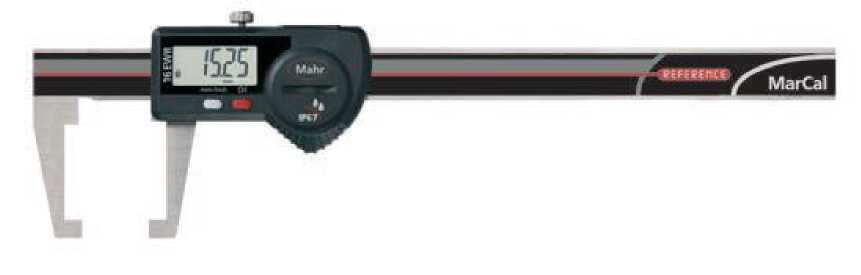

Рисунок 10 - Штангенциркуль MarCal 16 EWR-AA

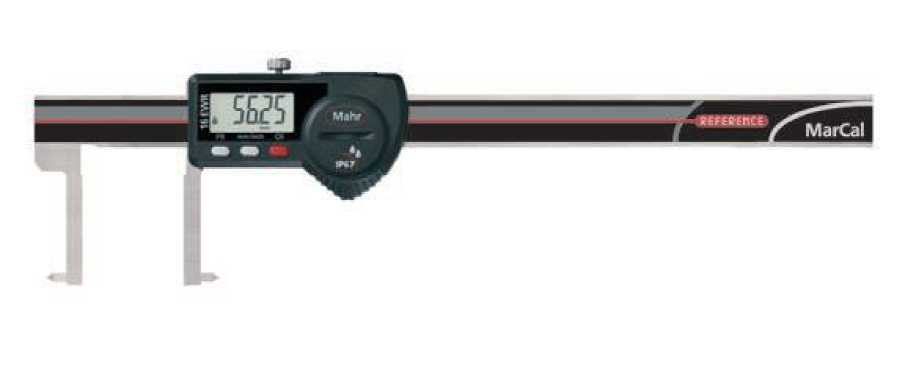

Рисунок 11 - Штангенциркуль MarCal 16 EWR-SI

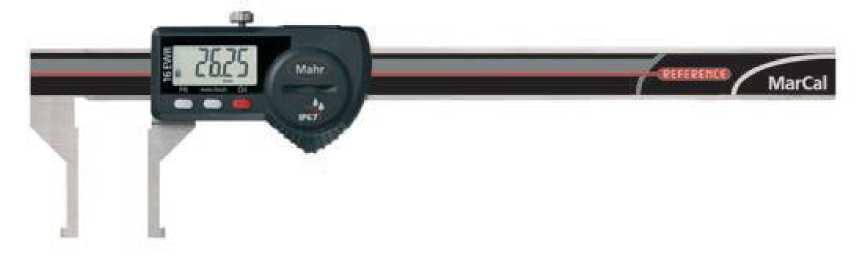

Рисунок 12 - Штангенциркуль MarCal 16 EWR-AI

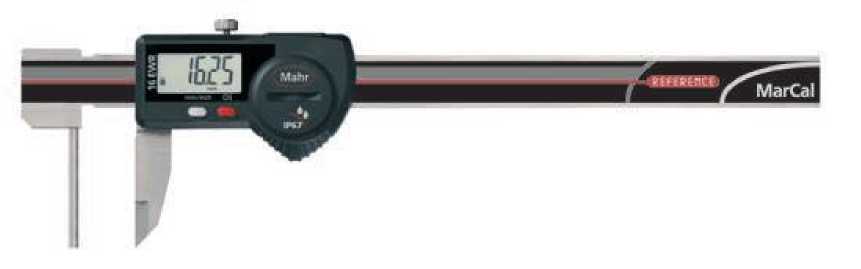

Рисунок 13 - Штангенциркуль MarCal 16 EWR-RW
Программное обеспечение
Штангенциркули цифровые MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.________________________________________________________________________________
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентиф икатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
MarCom |
MarCom |
v.1.0 |
- |
- |
Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения оценивается как «A» согласно МИ 3286-2010.
Технические характеристики
Таблица 1
|
Модель штангенциркулей |
Диапазон измерений наружных размеров, мм |
Диапазон измерений внутренних размеров, мм |
Диапазон измерений глубины, мм |
Шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности, мм |
|
MarCal 16 EWR-C |
от 0 до 150 вкл. |
от 10 до 150 вкл. |
от 0 до 150 вкл. |
0,01 |
± 0,03 |
|
MarCal 16 EWR-H |
от 0 до 150 вкл. |
от 10 до 150 вкл. |
от 0 до 150 вкл. |
0,01 |
± 0,03 |
|
MarCal 16 EWR-NA |
от 0 до 150 вкл. |
от 10 до 150 вкл. |
от 0 до 150 вкл. |
0,01 |
± 0,03 |
|
MarCal 16 EWR-AR |
от 0 до 200 вкл. |
от 10 до 200 вкл. |
от 0 до 200 вкл. |
0,01 |
± 0,03 |
|
MarCal 16 EWR-S |
от 0 до 150 вкл. |
от 10 до 150 вкл. |
от 0 до 150 вкл. |
0,01 |
± 0,03 |
|
MarCal 16 EWR-SM |
от 0 до 150 вкл. |
от 10 до 150 вкл. |
от 0 до 150 вкл. |
0,01 |
± 0,03 |
|
MarCal 16 EWR-VS |
от 0 до 200 вкл. |
от 10 до 200 вкл. |
от 0 до 200 вкл. |
0,01 |
± 0,03 |
|
MarCal 16 EWR-BA |
от 10 до 210 вкл. |
_ |
от 0 до 210 вкл. |
0,01 |
± 0,03 |
|
MarCal 16 EWR-SA |
от 0 до 150 вкл. |
_ |
_ |
0,01 |
± 0,03 |
|
MarCal 16 EWR-AA |
от 0 до 150 вкл. |
_ |
_ |
0,01 |
± 0,03 |
|
MarCal 16 EWR-SI |
от 20 до 170 вкл. |
_ |
_ |
0,01 |
± 0,03 |
|
MarCal 16 EWR-AI |
от 10 до 160 вкл. |
_ |
_ |
0,01 |
± 0,03 |
|
MarCal 16 EWR-RW |
от 0 до 150 вкл. |
_ |
_ |
0,01 |
± 0,05 |
Таблица 2
|
Модель штангенциркулей |
Длина вылета губок для наружных измерений, мм |
Длина вылета губок для внутренних измерений, мм |
|
MarCal 16 EWR-C |
40 |
16 |
|
MarCal 16 EWR-H |
40 |
16 |
|
MarCal 16 EWR-NA |
40 |
16,5 |
|
MarCal 16 EWR-AR: - неподвижная губка - подвижная губка |
33 40 |
16,5 |
|
MarCal 16 EWR-S |
40 |
16,5 |
|
MarCal 16 EWR-SM |
40 |
16,5 |
|
MarCal 16 EWR-VS: - регулируемая губка - подвижная губка |
65 (общая длина 105) 50 |
19 |
|
MarCal 16 EWR-BA: - регулируемая губка - подвижная губка |
общая длина 75 30 |
_ |
|
MarCal 16 EWR-SA |
40 |
_ |
|
MarCal 16 EWR-AA |
40 |
_ |
|
MarCal 16 EWR-SI |
40 |
_ |
|
MarCal 16 EWR-AI |
40 |
_ |
|
MarCal 16 EWR-RW: - неподвижная губка - подвижная губка |
33 40 |
_ |
Шероховатость рабочих поверхностей Ra = 0,32 мкм;
Шероховатость нерабочих поверхностей Ra = 0,63 мкм;
Отклонения от плоскостности и прямолинейности измерительных поверхностей губок 0,005 мм;
Отклонение от прямолинейности торца штанги штангенциркулей, имеющих глубиномер 0,01 мм;
Отклонение от параллельности плоских измерительных поверхностей губок 0,02 мм;
Диапазон рабочих температур, °С от +10 до +40;
Относительная влажность воздуха, % не более 80.
Знак утверждения типа
Знак утверждения типа наносят на титульный лист паспорта прибора типографским способом и на крышку футляра методом наклейки.
Комплектность
|
Наименование |
Количество |
|
Штангенциркуль цифровой MarCal 16 EWR-C или MarCal 16 EWR-H, или MarCal 16 EWR-NA, или MarCal 16 EWR-AR, или MarCal 16 EWR-S, или MarCal 16 EWR-SM, или MarCal 16 EWR-VS, или MarCal 16 EWR-BA, или MarCal 16 EWR-SA, или MarCal 16 EWR-AA, или MarCal 16 EWR-SI, или MarCal 16 EWR-AI, или MarCal 16 EWR-RW |
1 шт. |
|
Элемент питания 3V, тип CR 2032 |
1 шт. |
|
Футляр |
1 шт. |
|
Паспорт |
1 экз. |
|
Методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом по поверке МП 51480-12 «Штангенциркули цифровые MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в январе 2012 г. и включенным в комплект поставки штангенциркулей.
Основные средства поверки:
- меры длины концевые плоскопараллельные 5-го разряда по МИ 1604-87 или класса точности 3 по ГОСТ 9038-90.
Сведения о методах измерений
Метод измерений приведен в разделе «Порядок работы» паспорта «Штангенциркули цифровые MarCal 16 EWR-C, MarCal 16 EWR-H, MarCal 16 EWR-NA, MarCal 16 EWR-AR, MarCal 16 EWR-S, MarCal 16 EWR-SM, MarCal 16 EWR-VS, MarCal 16 EWR-BA, MarCal 16 EWR-SA, MarCal 16 EWR-AA, MarCal 16 EWR-SI, MarCal 16 EWR-AI, MarCal 16 EWR-RW».
Нормативные документы
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 140-6 .. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы Mahr GmbH, Германия.
