Индикаторы часового типа с ценой деления 0,01 мм Diapazon
| Номер в ГРСИ РФ: | 51481-12 |
|---|---|
| Производитель / заявитель: | Фирма "Diapazon JSC", Китай |
Индикаторы часового типа с ценой деления 0,01 мм Diapazon (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей в цехах и лабораториях всех отраслей машиностроительного комплекса.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 51481-12 |
| Действует | по 06.07.2027 |
| Наименование | Индикаторы часового типа с ценой деления 0,01 мм |
| Модель | Diapazon |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 27b36568-5cc3-f62b-5805-17f9cbdc56ff |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 12.10.2017 |
| Номер сертификата | 48435 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 838 п. 38 от 12.10.2012 |
Производитель / Заявитель
Фирма "Diapazon JSC", КНР
Китай
Поверка
| Методика поверки / информация о поверке | МП 51481-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
10925
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10481 (96%) |
| Неуспешных поверок (СИ непригодно) | 444 (4 %) |
| Актуальность информации | 30.12.2025 |
Поверители
Скачать
|
51481-12: Описание типа
2017-51481-12.pdf
|
Скачать | 83.5 КБ | |
|
51481-12: Методика поверки
2022-mp51481-12.pdf
|
Скачать | 48.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Индикаторы часового типа с ценой деления 0,01 мм Diapazon (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей в цехах и лабораториях всех отраслей машиностроительного комплекса.
Описание
СИндикаторы выпускаются под торговой маркой «Diapazon».
й?’ - Товарный знак «Diapazon» наносится на паспорт индикаторов типографским методом, на циферблат и на футляр индикаторов краской или методом лазерной маркировки.
Индикатор представляет собой корпус с передаточным механизмом, шкалой, стрелкой и измерительным стержнем.
Передаточный механизм - это устройство, которое преобразует малые линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства.
Индикаторы выпускаются с ушком для крепления или без него.

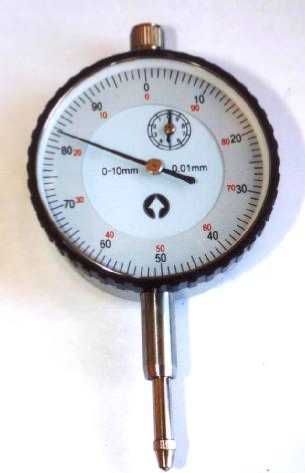

Рисунок 1 - Общий вид индикаторов часового типа с ценой деления 0,01 мм Diapazon.
Технические характеристики
|
Диапазон измерений, мм |
Цена деления шкалы, мм |
Размах показаний, мкм, не более |
Вариация показаний, мкм, не более |
Наибольшая разность погрешностей, мкм | ||
|
на любом участке диапазона измерений, мм |
на всем диапазоне измерений | |||||
|
0,1 |
1 | |||||
|
от 0 до 10 вкл. |
0,01 |
3 |
3 |
6 |
10 |
20 |
Диапазон рабочих температур от +18 до +22 °С;
Относительная влажность воздуха не более 80% при температуре +20 °С.
Знак утверждения типа
Знак утверждения типа наносится на футляр индикаторов методом наклейки и в правом верхнем углу на паспорта типографским методом.
Комплектность
|
Наименование |
Количество |
|
индикатор часового типа с ценой деления 0,01 мм |
1 шт. |
|
футляр |
1 шт. |
|
паспорт |
1 экз. |
|
методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом МП 51481-12 «Индикаторы часового типа с ценой деления 0,01 мм Diapazon. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г. и включенным в комплект поставки индикаторов.
Основные средства поверки:
- прибор ППИ-4 с диапазоном измерений от 0 до 10 мм вариацией показаний не более 1 мкм, наибольшей разностью погрешностей на любом участке длиной в 1 мм не более 2 мкм и на всем диапазоне измерений не более 3 мкм.
Сведения о методах измерений
Метод измерений изложен в разделе «Порядок работы и техническое обслуживание» паспорта «Индикаторы часового типа с ценой деления 0,01 мм Diapazon».
Нормативная и техническая документация, устанавливающая требования к индикаторам часового типа с ценой деления 0,01 мм Diapazon
МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1-10’6 ...50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
